1.VVT作用原理

VVT是Variable Valve Timing的英文縮寫，中文含義是可變氣門正時。

傳統發動機的凸輪軸凸輪位置是固定不變的，它與發動機曲軸的相位保持同步，即進氣門與排氣門之間的開啟和關閉角度（正時）是不變化的，因此，最佳的低轉速氣門正時難以同時獲得最佳的高轉速性能，也就是說，無法兼顧怠速穩定性、低轉速扭矩輸出和高轉速輸出的需求。

為了解決發動機在高轉速和低轉速區間對于氣門正時的不同要求，采用一種可變氣門正時（VVT）系統，其液壓執行機構（VVT相位器）安裝在凸輪軸前端，通過電控液壓方式來改變凸輪軸相對于曲軸的相位，使氣門正時提前或者延遲。VVT相位器與凸輪軸總成如下圖所示。

目前，絕大多數汽油機都安裝了各種類型的VVT系統，特別對于排放標準較高的發動機，都配置雙VVT機構（進、排凸輪軸都帶VVT相位器）。實際上，VVT系統是針對不同工況需求，通過改變氣門重疊角來達到相應技術指標的，總體來說，具有以下優點：

（1）進、排氣凸輪軸相位可調，通過調控來增大氣門重疊角，增加發動機進氣量。

（2）減小殘余廢氣系數，提高充效率。

（3）提高發動機功率與扭矩，有效升燃油經濟性。

（4）明顯改善怠速穩定性，從而獲得舒適性，降低排放。

VVT作用原理如下圖所示：

VVT控制過程比較復雜，氣門重疊角的調整時機與角度必須與工況需求相對應，在控制過程中，還需要在運行穩定性、動力性、經濟性、排放指標等方面進行調配和取舍。一般來說，VVT控制目標及效果如下表所示。

VVT系統工作時需要滿足一些基本的條件，如發動機系統無故障，包括正時機構、油路和電器元件等。當發動機控制模塊進行VVT控制時，需要滿足發動機啟動后運行時間、發動機轉速、水溫、油溫、蓄電池電壓等必要條件。與VVT系統功能相關的部件及機構，如凸輪軸位置傳感器、曲軸位置傳感器故障、發動機正時機構、VVT執行元件（機油控制閥、相位器）等，都必須是正常的。VVT系統工作條件如下圖所示。

2.側置式VVT機構

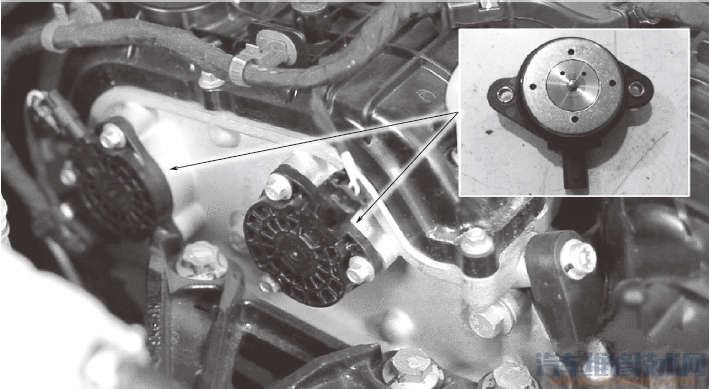

按照VVT電磁閥（OCV）的布局形式，可以將VVT機構分為側置式和中置式兩大類。側置式是指VVT電磁閥安裝在氣缸蓋的側部，中置式是指VVT電磁閥安裝在VVT相位器（VCT）的軸心。

從功能的角度來看，這兩類VVT機構沒有顯示的區別，都能夠?qū)崿F(xiàn)相應的VVT功能。但從結構和技術層級的角度來看，中置式VVT機構的工作效能更高。針對國六發動機而言，這兩類VVT都能夠應用，具體情況取決于品牌及供應商的設計方案。

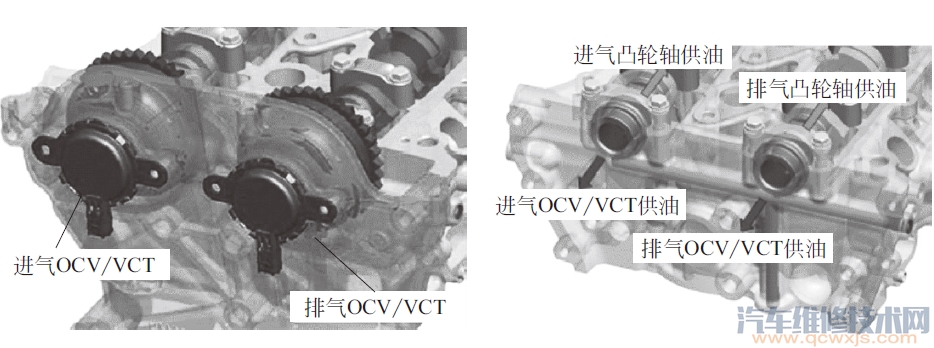

側置式VVT機構的結構原理如下圖所示。

3.中置式VVT機構

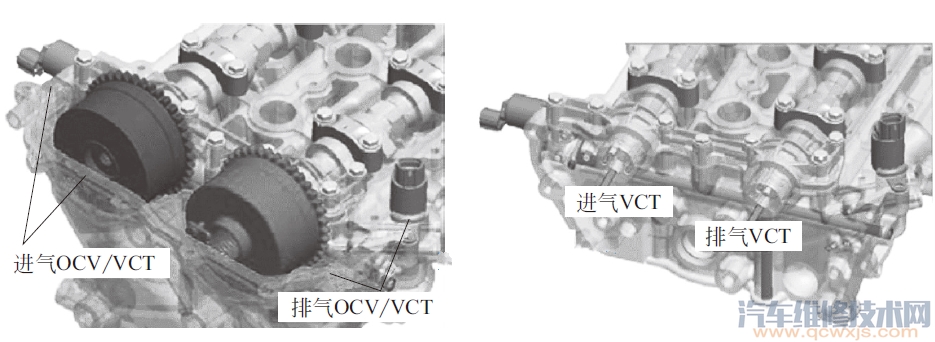

有數據表明，側置式VVT機構在工作過程中，機油的消耗量較大，約為中置式VVT機構的2倍，這就會導致機油泵負荷加大，消耗更多的燃油，排放也會有所增加。因此，從而這個角度來看，中置式VVT技術更為先進，可降低機油耗約1%，相應的油耗和排放也會有所改善。中置式VVT機構的結構原理如下圖所示。

（1）VVT相位器

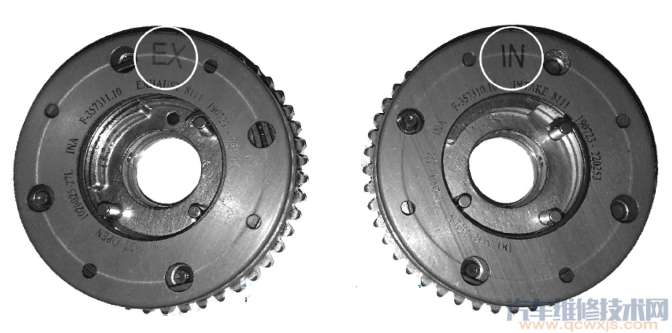

兩個VVT相位器分別與各自的凸輪軸及正時鏈條相連接。VVT相位器殼體設有鏈齒，其內部的轉子與凸輪軸相連。因此，在液壓作用下，轉子能夠相對于VVT殼體轉動某個角度，從而實現氣門正時調節功能。VVT相位器不可互換，殼體有標識記號，如下圖所示。

▲ 中置式VVT相位器殼體的標識記號

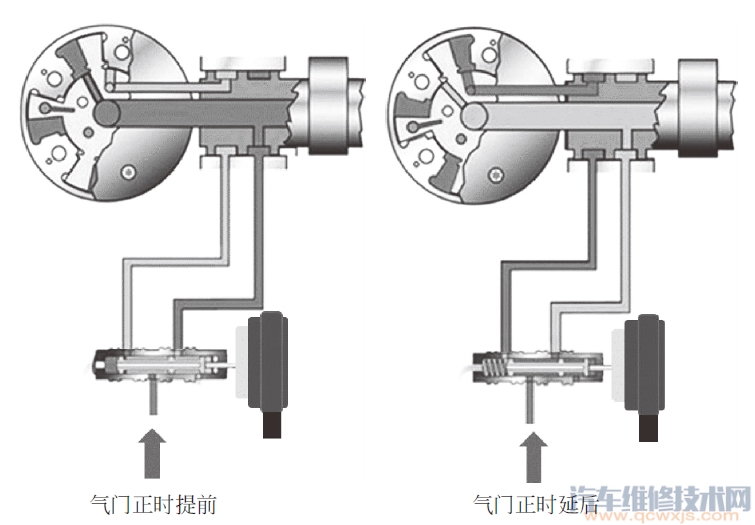

中置式VVT相位器油道工作原理如下圖所示。

（2）VVT電磁閥

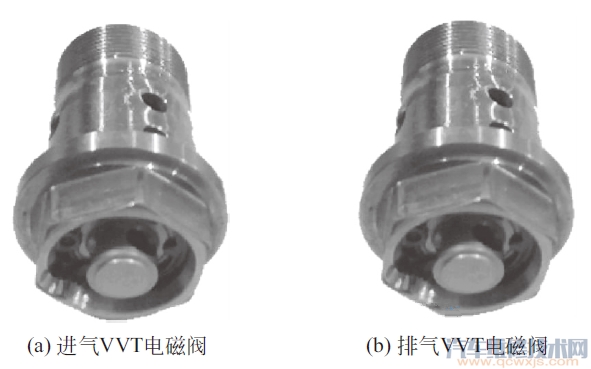

VVT電磁閥既是VVT機構的液壓滑閥，也是VVT相位器的安裝螺栓。通常來說，進、排氣的VVT電磁閥在外觀和結構方面沒有差別，可以互換使用，但要注意，反復拆裝有可能造成螺紋損傷。為了防止內部油道泄漏，VVT電磁閥拆裝若干次后應做更換處理。中置式VVT電磁閥如下圖所示。
