汽車空調系統的功用是調節車內溫度，提供冷氣或暖氣，并且進行通風和凈化空氣。所以汽車空調系統由制冷系統、采暖系統、配氣/通風系統、控制系統、空氣凈化系統，這五個子系統組成。

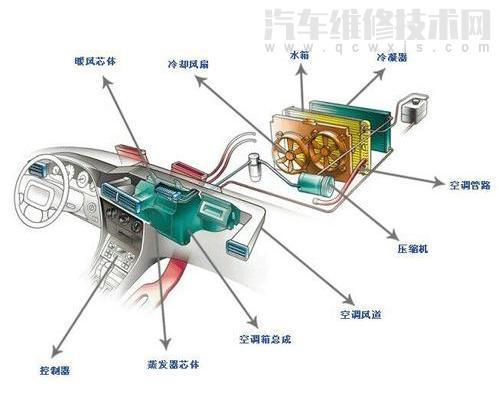

汽車空調系統組成構造圖解

1、制冷系統

作用：對車內空氣和由外部進入車內的新鮮空氣進行冷卻、除濕，使車內的空氣變得涼爽舒適。

組成：由壓縮機、冷凝器、儲液干燥器、膨脹閥、蒸發器、冷凝器散熱風扇、鼓風機、制冷管道、制冷劑、等組成。

2、采暖系統

作用：對車內空氣和由外部進入車內的新鮮空氣進行加熱，進行供暖和除濕。

組成：一般由加熱器芯、水閥、鼓風機、控制面板、管路、等組成。

3、配氣/通風系統

作用：將來自外面的新鮮空氣吸入車內，進行通風和換氣。

組成：由進氣模式風門、鼓風機、混合氣模式風門、氣流模式風門、導風管、等組成。

4、控制系統

作用：對空調制冷系統和加熱系統的溫度、壓力進行控制，并對車內空氣的溫度、風速加以控制，滿足駕駛人對車內環境的需求。

組成：主要指控制面板和控制電路。

5、空氣凈化系統

作用：除去空氣中的灰塵、異味以及其他有毒氣體，使空氣變得清潔、干凈，有助于駕駛人員的身心健康。

組成：過濾除塵由無紡布、干式纖維濾清器、金屬網格浸油濾清器組成。靜電除塵由粗濾器、除塵電極、充電電極、負離子發生器、鼓風機、活性炭濾清器、等組成。

汽車空調各系統的作用介紹

1、制冷系統

作用：對車內空氣和由外部進入車內的新鮮空氣進行冷卻、除濕，使車內的空氣變得涼爽舒適。

2、采暖系統

作用：對車內空氣和由外部進入車內的新鮮空氣進行加熱，進行供暖和除濕。

3、配氣/通風系統

作用：將來自外面的新鮮空氣吸入車內，進行通風和換氣。

4、控制系統

作用：對空調制冷系統和加熱系統的溫度、壓力進行控制，并對車內空氣的溫度、風速加以控制，滿足駕駛人對車內環境的需求。

5、空氣凈化系統

作用：除去空氣中的灰塵、異味以及其他有毒氣體，使空氣變得清潔、干凈，有助于駕駛人員的身心健康。

以上就是今天的汽車空調系統組成全部內容，感謝您的閱讀！如果有問題歡迎在下方給小編留言或提建議哦！再見~~
