【故障現象】一輛2004年款別克GL8商務車,行駛里程35000km,車主反映有時車輛啟動時,啟動機沒有反應,且防盜警告燈點亮,擋位指示燈不亮,其他儀表顯示無規律變化。
【故障分析】
由于儀表異常,首先檢查儀表電源和搭鐵線,確定良好。連接診斷儀TECH-Ⅱ,進入儀表,讀取故障碼,顯示故障碼U1305:2級數據鏈接低壓或高壓,證明是2級數據鏈接傳輸系統有故障。由于擋位信號、水溫表信號、車速表信號、燃油表信號以及發動機轉速表的信號均來自動力系統控制單元PCM, PCM接受各傳感器信號并通過CLASS-2總線傳送給儀表,因此最有可能的故障點是PCM或CLASS-2總線。
首先檢查PCM的電源及搭鐵線路,沒有發現異常。斷開PCM上的線束插頭,打開點火開關,測出PCM上的線束插頭C1中的59號針腳對地電壓為5V,而CLASS-2在靜態時的電壓應約為0V,這說明CLASS-2總線存在對電源短路的地方。而PCM插頭是斷開的,應該是網絡其他單元有短路現象,或是CLASS2總線線路短路。CLASS-2線路圖如圖3-11。

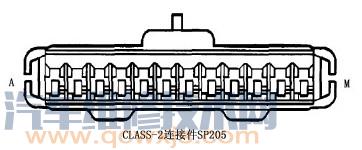

在儀表臺左下側找到CLASS總線鏈接接頭,測量電壓,果真有5V電壓。為排除故障,分別斷開SP205接插件上各插頭,然后測量總線電壓。發現當斷開SP205的D腳時,CLASS 2總線上的電壓降為0.6V;而斷開其他插頭,總線電壓總是為5V,說明D腳數據線上有短路的地方。根據線路圖,D腳數據線連接到收音機。拔掉收音機插頭,測量D腳線電壓為0,說明線路沒有故障,是收音機內部故障,引起D線短路。CLASS-2連接件SP205如圖3-12。
檢查收音機插頭,電源和搭鐵均正常,確定收音機內部有短路地方。拆解收音機,發現線路板有銹蝕痕跡,確定故障點在收音機電路板。
【故障排除】
更換收音機總成,試車,故障不再出現,故障徹底排除。
【注意事項】
仔細檢查收音機,發現是有水跡進入收音機里面,引起收音機線路板腐蝕,造成故障。觀察收音機位置,發現水跡可能來自于空調風口的冷氣水珠。因此需要對空調管道進行密封防水處理,以防止故障再次發生。
