比亞迪e5純電動車，打開點火后組合儀表顯示“請檢查動力系統”。

2比亞迪儀表顯示【請檢查動力系統】原因分析

1、12V低壓鐵電池電壓不正常

2、VTOG DSP2故障

3、電池包主接觸器、分壓器、保險故障

4、BMS電池管理器故障

3 比亞迪儀表顯示【請檢查動力系統】故障判斷

1，用萬用表電壓檔測量低壓鐵電池的電壓—正常

2，連接解碼器讀取車輛故障代碼，可以排除VTOG DSP2（主控制器）故障。

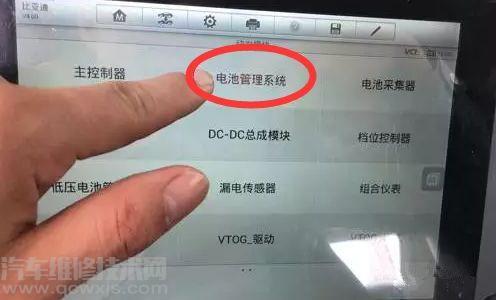

A.電池管理系統故障：

B.開電池管理系統界面故障代碼如下：

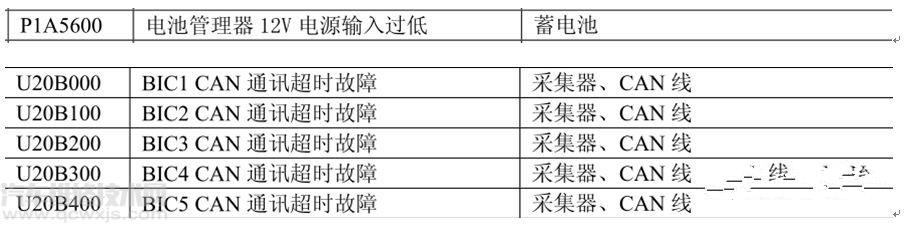

C.故障碼含義說明：（維修手冊故障碼說明）

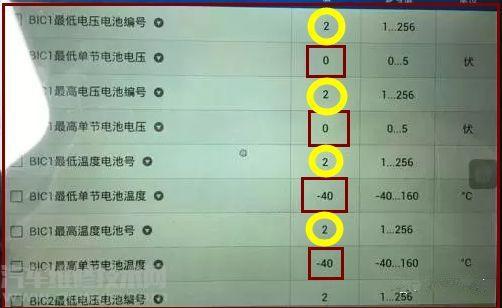

D.動力電池采集器（BIC）信息：說明電池采集器沒有采集到動力電池的電池信息。

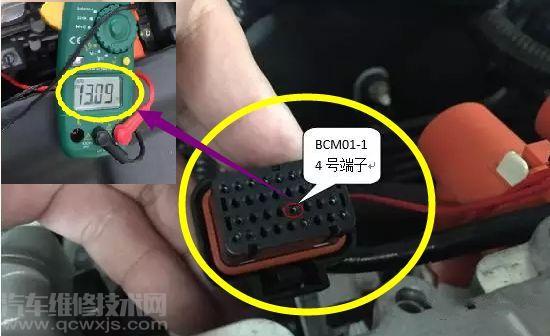

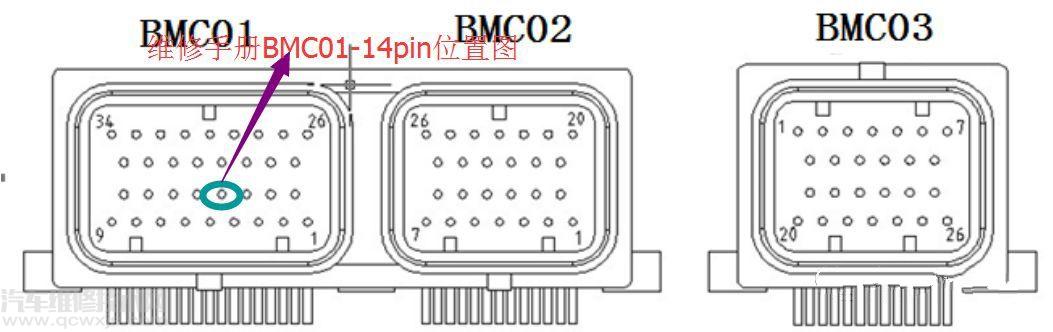

3、用萬用表電壓檔測量BMS電池管理器的輸入電壓正常（BCM01-14對車身的電壓）

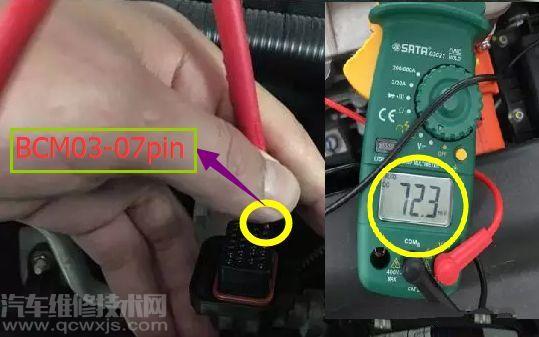

4，用萬用表電壓檔測量BMS電池管理器的輸出給BIC電壓是否正常（BCM03-07對車身的電壓，應該是13.09V）

4

結論分析

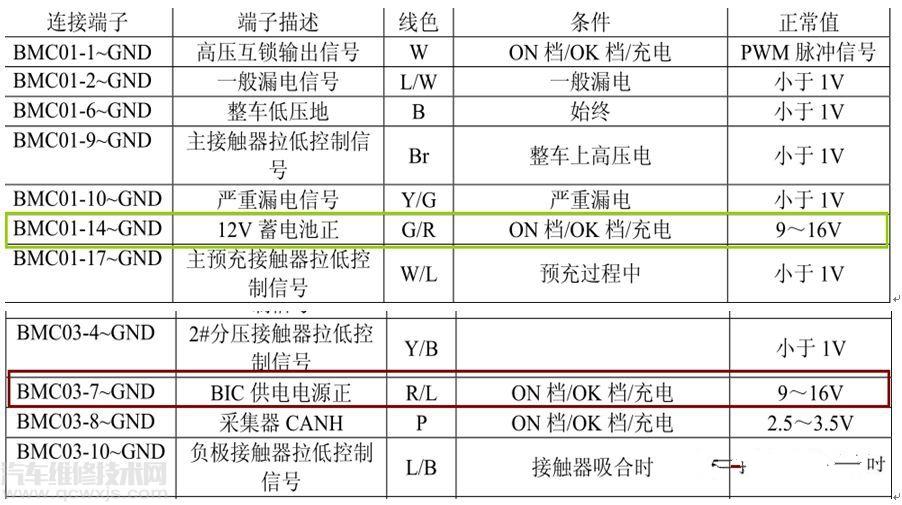

通過以上檢查原因進行分析得出的結論；由于電池管理器BMS輸入低壓電源正常，而輸出至BIC的電壓不正常，說明電池管理器（BMS內部故障）（如下圖維修手冊所給出的數據）

5

故障排除

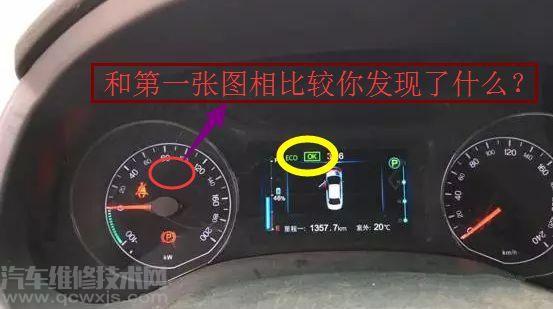

更換BMS電池管理器，上電正常。

更換電池管理器，完畢需要進行對電池包的標定，標定步驟如下所述：

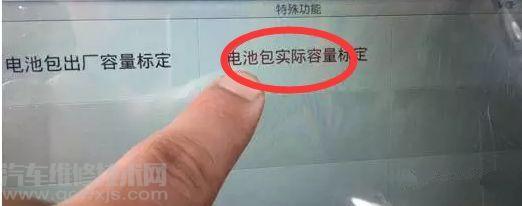

▲第一步

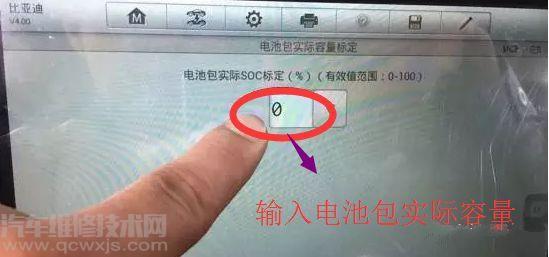

▲第二步

▲第三步
