一輛2005款奧迪A6L車，搭載BBJ發動機，累計行駛約為19萬km。該車因事故在其他維修廠維修，維修人員更換了損壞的氣缸列1（圖1）排氣凸輪軸傳動輪等相關部件后試車，發動機故障燈異常點亮，且加速無力；接著維修人員根據讀得的故障代碼重新校對了發動機正時，以及更換氣缸列1排氣凸輪軸位置傳感器及排氣凸輪軸后試車，故障依舊，于是向筆者請求技術支持。

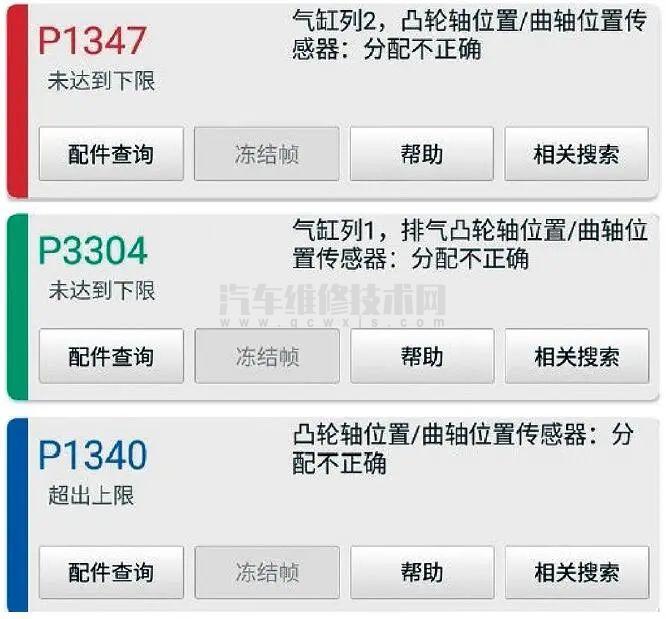

接車后試車，起動發動機，發動機順利起動著機，且怠速運轉平穩，但發動機故障燈異常點亮。用故障檢測儀檢測，發動機控制單元中存儲有故障代碼“P1347　氣缸列2，凸輪軸位置/曲軸位置傳感器：分配不正確”“P3304　氣缸列1，排氣凸輪軸位置/曲軸位置傳感器：分配不正確”“P1340　凸輪軸位置/曲軸位置傳感器：分配不正確”（圖2）；記錄并清除故障代碼，發現故障代碼P3304和故障代碼P1340無法清除。

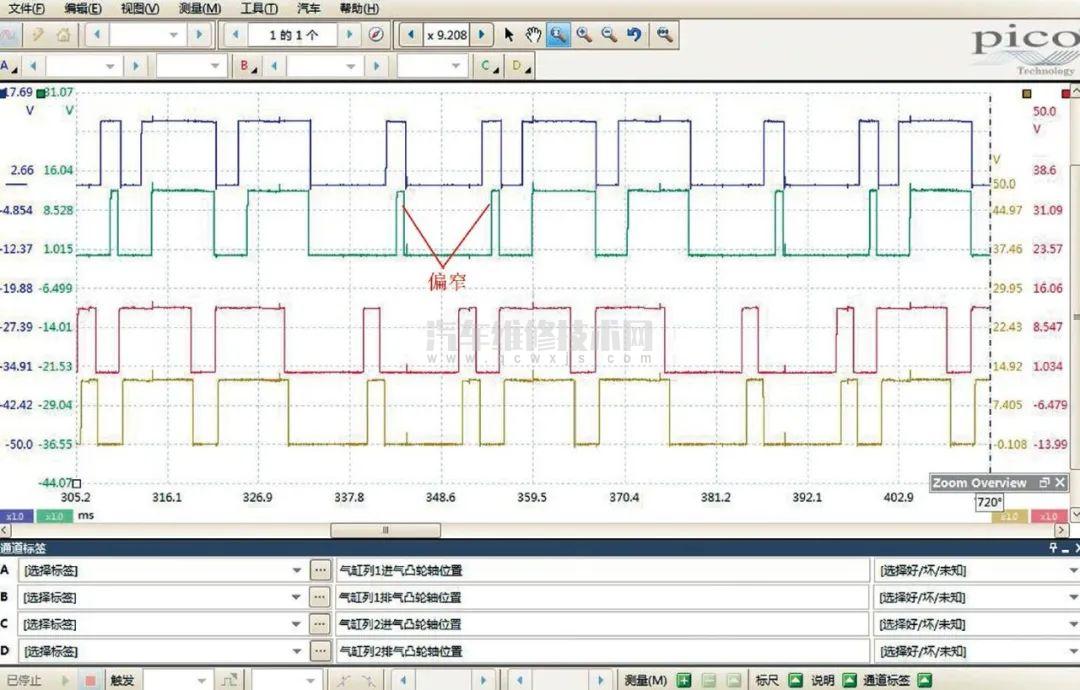

根據故障代碼提示，首先用pico示波器同時測量氣缸列1、氣缸列2的進氣、排氣凸輪軸位置傳感器信號波形（圖3），對比發現2個進氣凸輪軸位置傳感器信號的相位基本一致，2個排氣凸輪軸位置傳感器信號的相位也基本一致，由此推斷4個凸輪軸的相對位置正確。

雖然圖3無法反映凸輪軸與曲軸的相對位置是否正確，但如果曲軸位置錯誤，那么曲軸與4個凸輪軸的相對位置均錯誤，就會存儲多個相關故障代碼，因此暫時排除發動機正時錯誤的可能。氣缸列2的進氣凸輪軸位置傳感器的2個窄波信號比其他3個要窄一些，由此懷疑氣缸列2的進氣凸輪軸位置傳感器損壞或安裝間隙不當。

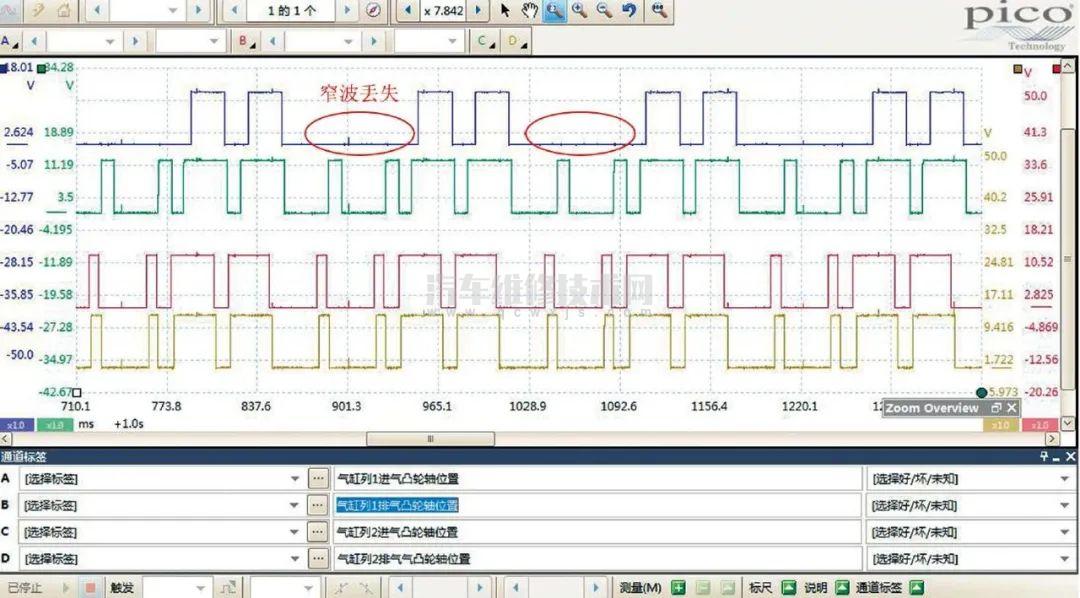

對調安裝2個進氣凸輪軸位置傳感器后再次測量4個凸輪軸位置傳感器的信號波形（圖4），發現氣缸列1進氣凸輪軸位置傳感器的2個窄波信號徹底丟失了，由此推斷該進氣凸輪軸位置傳感器損壞。

讀取故障代碼，依舊為故障代碼P3304和故障代碼P1340。氣缸列1的進氣凸輪軸位置傳感器信號明顯異常，為什么不存儲與氣缸列1進氣凸輪軸位置傳感器相關的故障代碼，而是繼續存儲與氣缸列1排氣凸輪軸位置傳感器相關的故障代碼P3304呢？由此懷疑氣缸列1進氣、排氣凸輪軸位置傳感器導線連接器插反。人為將氣缸列1進氣凸輪軸位置傳感器信號線對搭鐵短路，發現發動機控制單元存儲有故障代碼“P3300　氣缸列1，凸輪軸位置傳感器，排氣：對搭鐵短路”；人為將氣缸列1排氣凸輪軸位置傳感器信號線對搭鐵短路，發現發動機控制單元存儲有故障代碼“P1337　氣缸列1，凸輪軸位置傳感器：對搭鐵短路”。診斷至此，可以確定氣缸列1進氣、排氣凸輪軸位置傳感器導線連接器插反。

更換損壞的進氣凸輪軸位置傳感器，正確安裝氣缸列1進氣、排氣凸輪軸位置傳感器導線連接器后試車，發動機故障燈不再異常點亮，且加速恢復正常，故障排除。

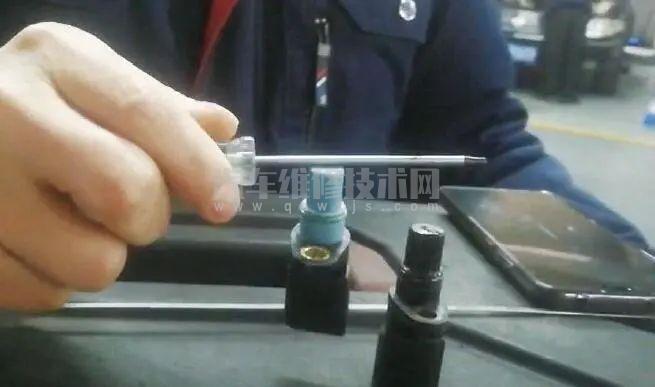

對正常和損壞的進氣凸輪軸位置傳感器進行磁性測試（圖5），發現正常的進氣凸輪軸位置傳感器頭部能夠吸住金屬物，并能被提起來，而損壞的進氣凸輪軸位置傳感器卻不能，由此說明損壞的進氣凸輪軸位置傳感器的磁性明顯減弱。
