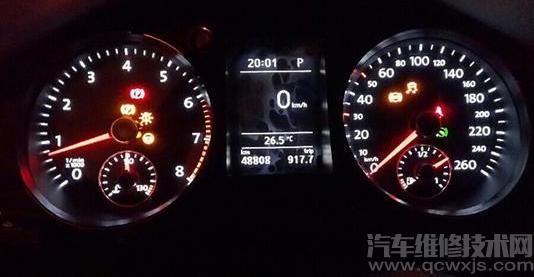

該車配置1.6L發動機和自動變速器,行駛里程約160000km,該車在行駛中ABS警告燈、ESP警告燈和制動警告燈同時亮起,儀表板顯示自動變速器擋位固定在3擋。
速騰ABS、ESP和制動警告燈亮診斷與檢修:
進行基本檢查,啟動發動機,儀表板ABS警告燈、ESP警告燈和制動警告燈常亮。把變速桿置于D位和手動換擋區,擋位顯示均在3擋位置,而正常時應顯示1擋或2擋位置。進行路試,儀表板的擋位顯示始終為3擋,而且車速上不去。
使用診斷儀對ABS控制模塊(J104)進行自診斷,有兩個故障碼,故障碼01314的內容為發動機控制模塊失去通信,偶發;故障碼01130的內容為ABS系統不可操作,當前存在。清除故障碼,但故障碼01130無法清除掉。
對自動變速器控制模塊(J217)進行自診斷,沒有故障信息。對數據總線控制模塊(J533)進行自診斷,有兩個故障碼,故障碼01315的內容為自動變速器控制模塊無法通信,偶發;故障碼01309的內容為轉向助力控制模塊無法通信,偶發。根據以上故障信息,分析自動變速器不升擋的原因可能是ABS控制模塊損壞,導致自動變速器控制模塊受到干擾。
拔下ABS控制模塊的線束插頭,驗證自動變速器控制模塊是否受到干擾。啟動發動機,將變速桿置入D擋位,儀表板顯示在1擋位置;將變速桿置于手動換擋區,儀表顯示為1擋;向上加擋,儀表板顯示為2擋。進行路試,自動變速器可以正常升擋了,但儀表板轉向助力警告燈(黃色)點亮。用診斷儀讀取轉向助力控制模塊(J500)的故障信息,故障碼為00652,內容為無車速信號。究其原因,是因?yàn)閿嚅_了ABS控制模塊的線束插頭,轉向助力控制模塊無法通過動力CAN總線收到車速信號,與本例要檢修的故障無關。
以上檢修工作說明,不升擋故障確實出在ABS控制模塊。更換ABS控制模塊,打開點火開關,儀表板的ABS警告燈、制動警告燈和轉向助力警告燈常亮。使用診斷儀對ABS控制模塊進行檢測,發現有轉向角傳感器(G85)、側向加速度傳感器(G200)、制動壓力傳感器(G201)未進行基本設定的故障信息,這說明新的ABS控制模塊需要對上述傳感器進行學習設定。
具體操作方法如下:
① 將車停放在平坦地面上,轉向盤居正中位置。用診斷儀進入制動器電子裝置的自診斷菜單(地址03),進行安全訪問(功能15,相當于登錄功能),選擇編碼2,輸入40168。診斷儀顯示安全訪問成功。
② 進入功能06項目,進行基本設定,輸入通道號60,然后確定。完成設定后再次查詢故障信息,與G85相關的故障碼被自動清除。繼續對G200、G201進行基本設定,輸入的通道號分別為63和66。
③ 退出功能06基本設定,此時儀表板的ABS警告燈、制動警告燈熄滅,ESP警告燈常亮。
④ 啟動車輛,在平坦道路上以20km/h速度路試一段距離,進行ESP傳感器信號可靠性檢測。行駛中轉彎時轉向盤轉角應大于90°,約1km后ABS警告燈、ESP警告燈和制動警告燈同時閃爍。將診斷儀退出自診斷菜單,以上3個警告燈均熄滅。
⑤ 儀表板的轉向助力警告燈還處于點亮狀態。對轉向助力控制模塊進行診斷,故障碼為02564,內容為轉向極限位置未設定。啟動發動機,在車輛停止時向左轉動轉向盤到底并停留15min后回正,向右轉轉向盤至極限位置停留15min回正,轉向助力警告燈自動熄滅。至此故障徹底排除。
總結:
新款車輛的電子控制裝置越來越多,功能日趨復雜。拆裝作業后的學習設定項目較多,了解和掌握這些相應的設定程序也就成為維修技能的一部分,熟練掌握這些技能可以確保全面完成維修工作。
