一輛行駛了16萬km的老款帕薩特1.8T汽車，出現自動空調不制冷的故障。

據車主反映，車已維修過多次，汽車空調制冷劑充足，相關線路正常，更換過空調控制面板、空調繼電器、空調壓縮機等相關元件，均未能排除故障。

起動發動機，按下AUTO鍵，空調鼓風機開始工作，但是始終是自然風，沒有冷風吹出。打開發動機蓋，發現冷卻風扇正常運轉。

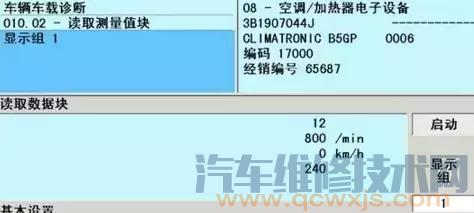

連接VAS 5052，進入08空調系統，沒有故障代碼。查看空調系統的相關數據流，發現第1組數據的第1區為12（圖1）。

該區數據反映壓縮機電磁離合器（N25）的狀態，用0～12的數字表示，各數字的含義為：0表示N25接通；1表示制冷劑循環時壓力過高，壓力開關（F129）關閉N25；2表示新鮮空氣鼓風機（V2）損壞，關閉N25；3表示制冷劑循環時壓力過低，F(xiàn)129關閉N25；4不顯示；5表示N25短暫關閉，該代碼如果持續存在，則檢查發動機轉速信號；

6表示ECON運行，N25關閉；7表示V2運轉被關斷，關閉N25；8表示環境溫度低于3 ℃，關閉N25，如果環境溫度不符，則檢查相應傳感器或線路；9不顯示；10表示蓄電池電壓低于9.5 V，關閉N25；11表示儀表板顯示控制單元（J285）通過空調控制單元（J255）關閉N25；

12表示發動機或變速器控制單元關閉N25。

進入01發動機系統，發現故障代碼為 P0102，其含義為“質量或容積空氣流量電路低電平輸入（靜態）”。

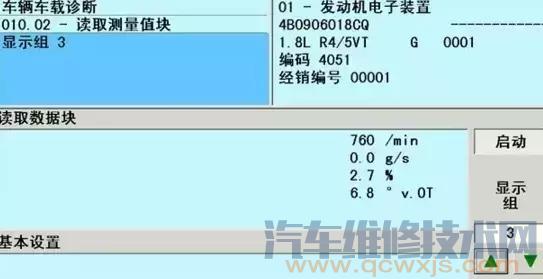

該故障為永久性故障，讀取發動機相關數據流（圖2、3），通過第2組數據的第4區和第3組數據的第2區發現空氣流量計信號為0 g/s，這說明空氣流量計系統有故障。空氣流量計共有4個端子，其中端子2接綠黃色導線，為12 V電源線，其他3個端子均連接到發動機控制單元(J220)內部。

經過檢查發現空氣流量計的電源線在端子2處斷裂，將其修復后，空氣流量計信號正常，同時發現空調恢復制冷。

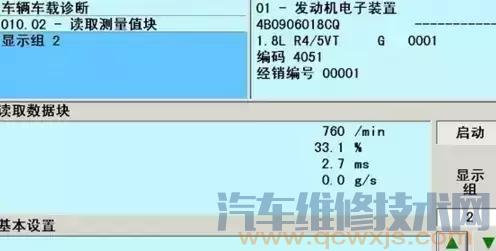

空調不制冷故障的排除最后卻是通過排除發動機故障實現的，兩者看似風馬牛不相及，其實可以從發動機第2組數據(圖2)找出原因。第2組數據的第1區為發動機轉速，第2區為發動機負荷，第3區為噴油脈寬，第4區為空氣流量。

發動機負荷的正常范圍應為12 %～26 %，若負荷過大，相當于發動機過載，正常情況下會使空調停止工作，比如急踩加速踏板，發動機控制單元會以加速優先，暫時關閉空調等額外負荷，從而保證加速的順暢。

正常情況下發動機負荷是以空氣流量作參考的，在本案例中由于空氣流量計不能提供信號，發動機控制單元便以發動機轉速信號和噴油脈寬信號計算替代值，而以空氣溫度信號和節氣門位置信號作為修正值，然后綜合得出發動機負荷，但這個值往往不準。

由發動機第2組數據可知，該車怠速狀態下的節氣門開度（2.7 %）和噴油脈寬（2.7 ms）均正常，但發動機負荷（33.1 %）卻已經遠遠超出標準值，這樣發動機控制單元便會切斷N25，使空調停止制冷。
