故障診斷:

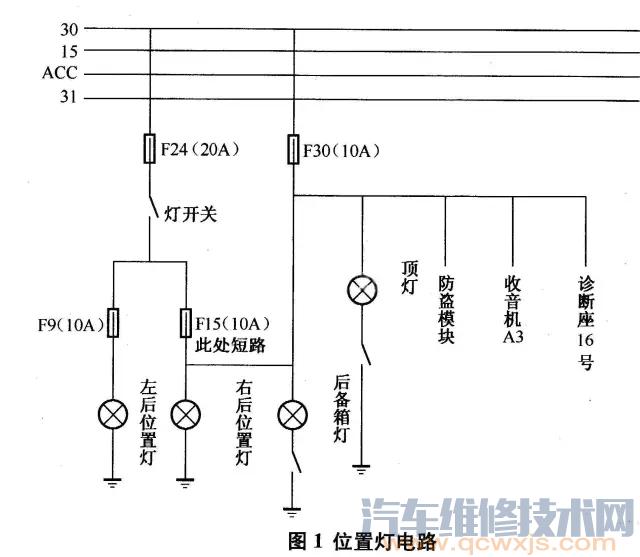

斷開燈開關保險絲F24(如圖1所示),位置燈不能熄火。奇怪的是斷開左側位置燈保險絲,左側位置燈熄滅,但斷開右側位置燈保險絲也是左側位置燈熄滅,右側位置燈仍亮。因該車左右位置燈保險絲巳斷開,而右側位置燈仍亮,說明右側位置燈對常火電源短路。由電路圖得知,位置燈電源在燈開關處于第1擋時將F24的電源經燈開關分別給前艙左側位置燈保險絲F9和前艙右側位置燈保險絲F15提供電源。而此時無論斷開哪一側保險絲都是左側位置燈熄滅,恰恰說明短路點就在右側位置燈保險線F15至右側前后位置燈泡之間。但此時需要了解的是去往前后位置燈的線束中,有什么用電器的導線是由30號常火線供電的。
詳細查閱電路圖發現,頂燈保險絲F30同時還給后備箱燈和收音機、防盜模塊、診斷座供電。而收音機處也有經調光開關過來的電源,但考慮到經調光開關過來的電流很小,僅供發光二極管使用,如果此處和頂燈電源短路,應該不會引起前后位置燈正常點亮,所以暫時排除。還有一路電源去往后備箱燈,在左A柱下方找到從F30出來的線束交叉點,斷開去往后備箱的線路,此處位置燈全部熄滅。說明故障原因分析正確,此處就是故障點。
對于這種線束中間沒有插接器的短路故障,最好的辦法就是從幾個可疑的線束交叉處依次斷開來鎖定故障范圍。經在左前座椅后方(該車右后線束從左前座椅后方拐到右側)測量線束正常,再從右后座椅下方(右后座椅至腳坑)處測最終于發現故障點。
原來此處線束在裝演鋪地板時將后備箱線束內銅絲部分劃斷,導致在正常使用后備箱燈時線束(淺綠線)發熱,將與其相鄰的右后位置燈線束(黃/黑線)絕緣皮熔化,導致兩根線形成短路。
將該處線束修復包扎后,故障徹底排除。
故障總結:
此故障還是一例人為故障,現代汽車裝演已經對車輛功能,甚至是安全都造成了一定的影響。這就要求組裝或維修人員,在對車輛進行裝橫或維修時,一定不要讓導線被壓,以免造成人為故障。
