【故障現象】
一輛2002年
奔馳S350-W220汽車,行駛
里程71000km。遙控器可以開
車門,但鑰匙插入點火開關無法轉動。
【故障分析】
奔馳S350的鑰匙是一支無齒塑料鑰匙,內帶智能信息芯片,如圖1-2。此型鑰匙采用數碼認證控制,當鑰匙插入點火開關,點火開關模塊
EIS識別鑰匙發出的數碼信號,數碼認證正確時,鑰匙可以轉動,打開方向盤柱,啟動車;認證不正確,則
鑰匙無法轉動,方向盤也被鎖住,車輛防盜啟用。

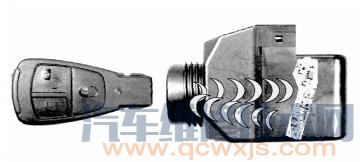

圖1-2奔馳鑰匙
首先
檢查鑰匙,兩把鑰匙均能用遙控器打開車門,但插入點火座,兩把鑰匙均不能轉動,兩把鑰匙都有故障的幾率比較小,應該是點火座模塊EIS無法接收到鑰匙信息,或不能解析信號,不能執行解鎖動作。
圖1-3奔馳點火開關模組EIS
電子點火開關電腦EIS具備以下功能:
(1)檢查并驗證駕駛
識別信息(防盜及鑰匙信號);
(2)識別遙控
信號;
(3)連接數據傳輸網絡信號;
(4)自我診斷版本和功能(記號鑰匙及相關信息);
(5)擋位鎖止功能;
(6)供應
電源;
(7)讀取控制
方向盤和
多功能組合開關信號及功能。
用解碼器進入EIS系統,沒有故障碼輸出,拔出EIS插頭,
檢測電源和搭鐵線,都是好的,確定點火鑰匙模塊EIS故障,必須更換。

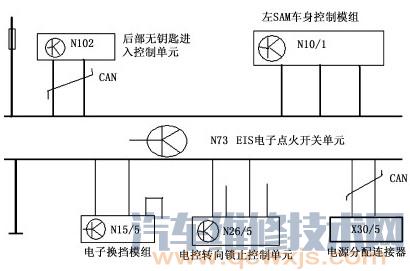

圖1-4EIS電路圖
更換電子點火開關模組EIS須具備以下條件:
(1)訂購新的點火模塊EIS;
(2)訂購相應的車輛鑰匙;
(3)訂購經過程式化的綠鑰匙;
(4)新版本的
奔馳診斷儀。
操作程序:
(1)安裝新的點火開關座EIS;
(2)連接奔馳專用診斷儀STAR-D;
(3)選擇進入EIS系統;
(4)選擇“試運行”模式;
(5)屏幕提示更換EIS;
(6)按“F2”鍵,啟動試運行模式;
(7)系統詢問是否更換EIS,按“F3”鍵選擇“是”;
(8)屏幕提示操作方法,把綠鑰匙插入到EIS中,等待綠鑰匙上的紅色提示燈熄滅后拔除,將有效的鑰匙插入到EIS中,如果是新鑰匙,要等待一段時間(十幾分鐘到90分鐘不等),直到鑰匙可以轉動,按“F2”繼續;
(9)系統詢問是否要禁用鑰匙或鑰匙軌,如果以前丟過鑰匙,那就把被丟鑰匙禁用,按“F3”選擇“是”,如果沒丟過鑰匙,直接按“F4”選擇“否”,轉到第13步;
(10)屏幕顯示目前的狀態,按“F2”繼續;
(11)輸入要禁用的鑰匙軌并按“F3”繼續;
(12)重復確認要禁用的鑰匙軌;
(13)按“F2”啟動“手動設碼”;
(14)屏幕提示對“用遙控鑰匙打開車輛時轉向燈的反饋信號”的設碼,按“F3”選擇“打開”,按“F5”繼續,再按“F3”、“F2”確認;
(15)選擇相應的車型并按“F3”確認;
(16)查看舊EIS的配件號,并進行相應的選擇并按屏幕提示操作;
(17)新EIS要寫入車輛VIN編碼,按“F3”繼續并按“F7”進行
同步;
(18)按“F2”刪除存儲的故障碼,試運行過程結束。
【故障排除】
訂購更換鑰匙及點火模塊EIS,奔馳儀器編程,
故障排除。
【
注意事項】
鑰匙和綠鑰匙需要從德國進口訂貨,配件待購時間較長,有的需要一個多月,需要安排好工作和車輛事宜及車主的聲明。
