大眾途銳大燈常亮不滅故障:故障碼00576
05-30
【故障現象】
一輛2007年進口大眾途銳4.2汽車,行使里程6000km。該車大燈和儀表日間行車指示燈常亮不滅。
【故障分析】
根據資料,途銳大燈由車載電網控制單元J519控制,燈光開關將燈光信號輸送給車載電網控制單元J519。拔掉
車燈開關,大燈繼續點亮,不能熄滅,說明不是燈光開關的
原因。
拔掉車載電網控制單元J519插頭,大燈才熄滅。再插上車載電網控制單元J519的插頭,大燈不亮。
但再開大燈開關,大燈卻不亮了,檢查車燈開關,線路開關均正常,難道車載電網控制單元J519又出了問題?
連接大眾診斷儀1552,進行診斷測試,卻發現車載電網控制單元無法進入,重新進發動機和ABS系統,可以進入診斷,但進舒適系統、氣囊單元,卻無法進入。看來網絡系統又出現了故障。拔掉舒適控制單元插頭,J519系統仍然不能進入,說明CAN線沒有問題。可能J519電源有問題,檢查電源保險絲,發現保險絲F15燒斷,更換F15保險絲,重新進入,車載電網控制單元J519能進入,讀取故障碼,發現有故障碼00576:接線柱15開路,應該是剛才電源斷路儲存的故障碼,清除故障碼。重新讀取故障,沒有故障碼儲存,但大燈和儀表上的DRL指示燈又亮起。
用
方向盤右側的控制鍵進入組合儀表的設定菜單,進入其中的“LIGHT”選項,發現只有“回家照明(時間調節)功能”和“腳艙照明亮度調節”兩項,并沒有自動大燈功能設置,查閱資料得知:本款車為美洲款車型,在美國、加拿大等國,對日間行車燈有法律規定,車輛的DRL不能由駕駛員關閉,因此控制單元的程序上已經設定了大燈的自動
照明功能,無法人工進行功能設置。但車主要求能取消該功能。
由于大燈是由車載電網控制單元J519控制,能不能在J519里面使用儀器修改功能完成呢。診斷儀1552進入09項車載網絡控制單元,查看控制單元編碼,顯示Coding:0105695,試著將其修改為0105696,此時儀表上的“DRL”指示燈熄滅,但是大燈還是一直亮,證明這只是關閉了儀表DRL燈顯示,沒有把日行車真正關閉。再試著修改編碼為0105697,大燈熄滅,開大燈開關,大燈可以
正常工作,確定大燈自動功能已經被取消,故障排除。

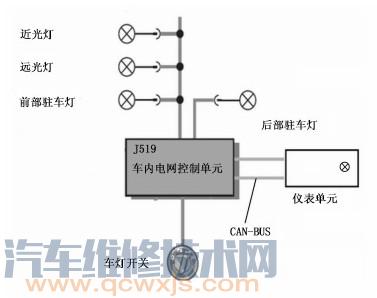

大燈燈光控制電路圖如圖2-10所示。
【故障排除】
修改車載網絡控制單元J519的控制單元編碼,大燈自動功能取消,故障排除。
(汽車維修技術網 原創 http://www.011315.cn/)
【維修注意事項】
對于現代汽車的維修,不能在電器元件工作的狀態下,隨意拔掉控制單元插頭或
電瓶頭,否則容易引起控制單元的損壞,應該首先關閉所有開關和點火鑰匙,等待至少5分鐘才能斷開插頭。
