02E變速器液壓傳感器的作用和原理
04-29
02E液壓傳感器的作用
02E變速器的電子控制單元J743利用液壓傳感器1（G193）和液壓傳感器2（G194）信號來分別識別作用于離合器K1和離合器K2的液壓油壓力。其中，G193監測離合器K1壓力，G194監測離合器K2壓力。若傳感器失效，變速器只能以2檔行駛或1檔和3檔行駛。

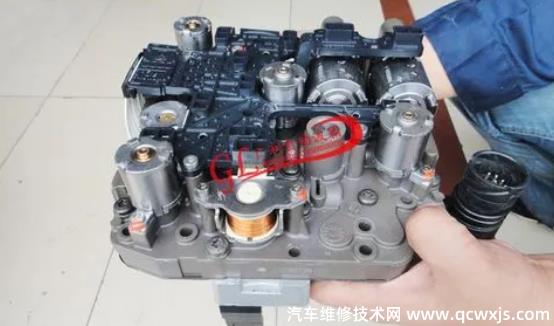

液壓傳感器G193和G194
02E液壓傳感器的工作原理

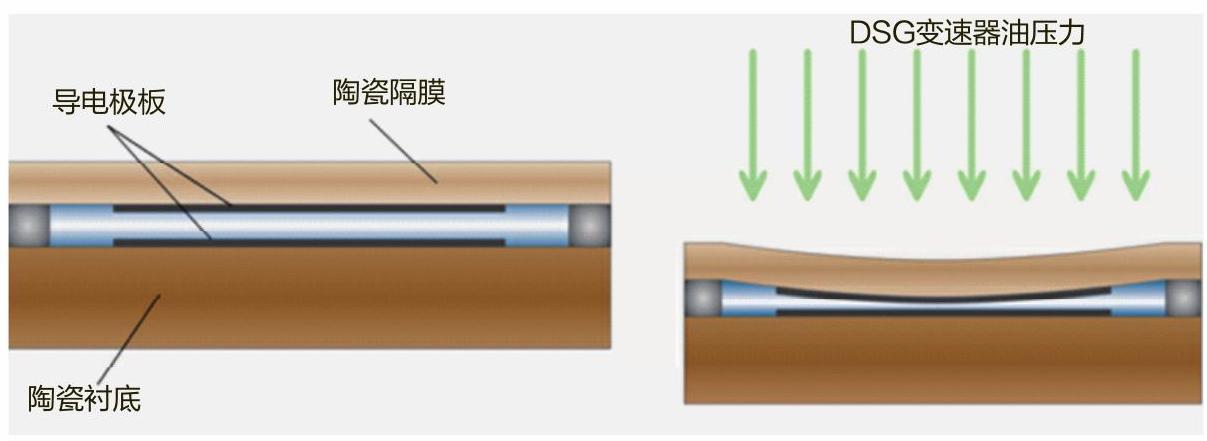

液壓傳感器由一對層狀結構的導電極板組成。上部極板附在陶瓷隔膜上，壓力變化時該隔膜彎曲變形，另一個極板強力黏結在陶瓷襯底上，對壓力變化無反應。只要壓力發生變化，上部隔膜就會彎曲變形，導電極板之間的距離就會改變，從而根據油壓產生一個可靠的信號。
DSG變速器油壓力
