拉維奈爾赫式行星齒輪機構也采用雙行星排組合，其結構的特點是：兩行星排具有公共行星架和齒圈，前太陽輪、短行星輪、長行星輪、行星架及齒圈組成一個雙行星輪式行星排，后太陽輪、長行星輪、行星架及齒圈組成一個單行星輪式行星排。因此，它具有四個獨立元件：前太陽輪、后太陽輪、行星架和齒圈。

1）.結構

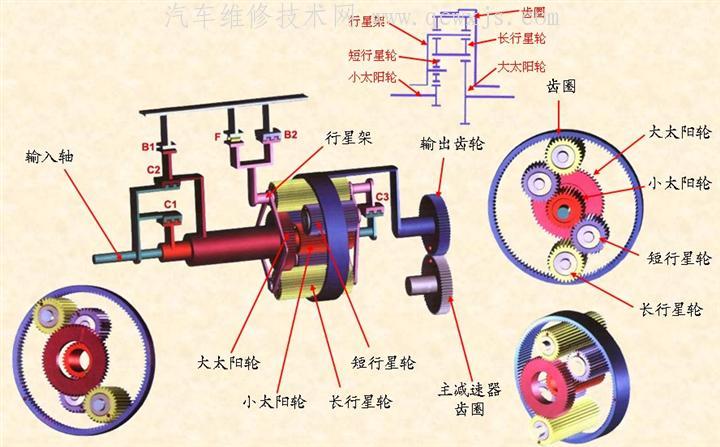

圖9．12顯示拉維奈行星齒輪機構的結構圖，它由雙排的行居齒輪機構組成．具有大、小兩個太陽輪、三個長行星輪和三個短行星輪并共用同一行星架，僅有一個齒圈并和輸出軸連接。拉維奈行星齒輪機構可以組成三個前進檔及一個倒檔。它的前排是一個簡單行星齒輪機構，而后排則是一個雙行星輪的齒輪機構。
2）．各執行元件的功能
圖9．13顯示拉維東行星齒輪機構和變速執行元件之間的關系。該機構的變速執行元件有五件，前多片離合器C1，后多片離合器C2，前制動帶B1，后制動 帶B2，單向離合器F1。當多片離合器、制動帶和單向離合器起作用時具有以下效果。
①前多片離合器C1作用肥來自輸入軸（渦輪軸）的輸入動力接到后排主太陽輪。
②后多片離合器C2作用，把來自渦輪軸的輸入動力接到前排第2太陽輪。
③前制動帶B1作用，固定第2太陽輪不動，結果第2行星輪圍繞第2太陽輪外緣轉動，行星齒輪機構作用。
④后制動帶B2作用，固定行星架不動，結果行星輪僅作為過渡輪，它繞自己軸線轉動。
⑤單向離合器F1作用，固定行星架不動，使單向離合器在逆時針轉動時有自行鎖止的功能。它具有后制動帶作用時的同樣功能。
3）．動力流分析
為了進一步理解拉維奈行星齒輪機構各檔傳動比是如何實現的，驅動力和動力流是如何通過各種齒輪部件的，下面進行各檔位的動力流分析。表9．2列出變速執行元件狀態和檔位間的關系，拉維奈行星齒輪機構變速器執行元件工作規律。 1）l檔
操作預選桿手柄位于D位置，C1多片離合器作用，主太陽輪3是驅動件。F1單向離合器作用并將行星架固定。機構動力流：主太陽輪傳到主行星輪，再傳到第2行星輪，然后到齒圈，最后傳給輸出軸。
為了在1檔傳動比狀態下能夠?qū)崿F(xiàn)發動機制動，可將預選桿置于低檔（L或1）位置，此時若處在1檔，則C1多片離合器和B2后制動帶同時作用，并將行星架固定。這種情況下的動力流和預選桿置于D位是完全相同的，但汽車在下坡時，驅動輪可以通過行星齒輪機構反向帶動發動機，利用發動機怠速運轉阻力實現發動機制動。
2）2檔
C1多片離合器和F1前制動帶同時作用，主太陽輪仍然是驅動件，第2太陽輪被后制動帶固定。動力流從主太陽輪傳到主行星輪，然后傳到第2行星輪，由于第2太陽輪被固定，第2行星輪只能在行星架的順時針轉動的基礎上實現順時針自轉，最后帶動齒圈旋轉，齒圈帶動輸出軸轉動，其轉動方向和發動機方向一致。輸出軸是減速運動。
這種拉維奈行星齒輪機構，處在2檔傳動比狀態時，驅動輪逆向傳入的動力，始終和發動機相連，因此只能實現發動機制動，而不存在汽車滑行，不管預選桿置于D或2位置。
3）3檔
C1多片離合器和C2多片離合器同時作用，主太陽輪和第2太陽輪同時作為驅動件帶動第2行星輪轉動。此時第2行星輪不可能產生兩種不同方向的旋轉，整個機構鎖止，相互間合成一整體，因此就出現了直接檔，傳動比1：1。前面曾提到，行星齒輪機構任意兩元件同速同方向，則就產生直接檔。在這里就是主太陽輪和第2太陽輪同速同方向，產生直接檔的效果。
4）倒檔
C2多片離合器和B2后制動帶同時作用，第2太陽輪作為驅動件，行星架被后制動帶固定。動力流從渦輪輸出軸經CZ多片離合器傳給第2太陽輪作順時針轉動，并帶動第2行星輪逆時針轉動，由于行星架固定不動，第2行星輪只能自轉并帶動齒圈逆時針轉動。輸出軸的轉動方向與發動機相反，提供倒檔。倒檔傳動比是齒圈和第2太陽輪齒數之比，傳動比大于l。輸出軸是一種減速運動。
目前采用拉維奈行星齒輪機構的有韓國Hyundai（現代）A4AF、A4BF（同克萊斯勒KM175、KM176）、日本馬自達 FA4A－EL和 GF4A－EL、德國大眾096和097型等自動變速器。

在拉維奈爾赫式三檔行星齒輪變速器的輸入軸和太陽輪之間增加一個前進強制離合器C3，在前進檔離合器C1從動部分與后太陽輪之間增加一個前進單向離合器F2，在輸入軸和行星架之間增加高檔離合器C4，即成為具有超速檔的四檔行星齒輪變速器。

換檔手柄位置	檔位 （汽車維修技術網 原創 http://www.011315.cn/)	換檔執行元件
D	1檔	○						○	○
	2檔	○				○			○
	3檔	○			○				○
	超速檔	●			○	○
R	倒檔		○				○
S、L或2、1	1檔			○			○
	2檔			○
	3檔			○	○

拉維奈爾赫式四檔行星齒輪變速器各檔動力傳遞路線：
a.前進1檔、2檔(D位1檔、2檔)前進離合器C1接合，動力經C1和前進單向離合器F2傳至后太陽輪。
（1）1檔時，因行星架被單向離合器F1鎖止，發動機動力再經短行星輪、長行星輪傳給齒圈和輸出軸。
（2）2檔時，因前太陽輪被制動器B1制動，發動機動力經由后太陽輪傳至短行星輪、長行星輪、行星架，再傳給齒圈和輸出軸。各件的具體工作情況及傳動比與拉維奈爾赫式三檔行星齒輪變速器相同。
當汽車滑行時，單向離合器F2處于脫離狀態，后太陽輪可自由轉動，行星齒輪變速器失去反向傳遞動力的能力，前進1檔和2檔均沒有發動機制動作用。
b.手動1檔、2檔（1、2位或L、S位）
（1）前進強制離合器C3結合，發動機動力經C3直接傳至后太陽輪，此時C3的作用與拉維奈爾赫式三檔行星齒輪變速器中的前進離合器C1相同。
（2）手動1檔時，低檔及倒檔制動器B2工作，行星架被固定，動力傳遞路線與1檔相同。但在汽車滑行時，可利用發動機制動。
（3）手動2檔時，2檔制動器B1工作，前太陽輪被制動，動力傳遞路線與2檔相同。在汽車滑行時，同樣可利用發動機進行制動。
c.前進3檔(D位3檔)
（1）前進離合器C1、高檔離合器C4同時結合，后太陽輪與行星架被聯結成一體，形成直接檔，傳動比等于1。發動機動力由輸入軸經離合器C1、C4至后太陽輪、短行星輪、長行星輪、齒圈到輸出軸。
（2）當汽車滑行時，單向離合器F2處于脫離狀態，后太陽輪可自由轉動，故該檔也沒有發動機制動作用。
d.手動3檔
（1）前進強制離合器C3、高檔離合器C4均結合，后行星排中兩個元件互相連接，成為直接檔，動力經離合器C3、C4傳遞，其路線與前進3檔相同。
（2）汽車滑行時，離合器C3和C4均能反向傳遞動力，故可利用發動機產生制動作用。
e.前進4檔(D位4檔)
高檔離合器C4結合，輸入軸與行星架連接，前制動器B1工作，前太陽輪被固定。動力經由離合器C4傳至行星架，長行星輪被行星架帶動作順時針公轉的同時也產生自轉，并驅動齒圈和輸出軸向順時針方向旋轉，傳動比為：

i的值小于1，故為超速檔。
f.倒檔
倒檔離合器C2、低檔及倒檔制動器B2同時工作，傳動比和傳動路線與三檔拉維奈爾赫式行星齒輪變速器相同
