什么是OBD
OBD作為一個專有名詞的縮寫，其全稱為On Board Diagnostics中文的意思是：車載自動診斷系統。這套系統能在汽車運行過程中實時監測發動機電控系統及車輛的其它功能模塊的工作狀況，如有發現工況異常，則根據特定的算法判斷出具體的故障，并以診斷故障代碼（DTC，Diagnostic Trouble Codes）的形式存儲在系統內的存儲器上。系統自診斷后得到的有用信息可以為車輛的維修和保養提供幫助，維修人員可以利用汽車原廠專用儀器讀取故障碼，從而可以對故障進行快速定位，以便于對車輛的修理，減少人工診斷的時間。
汽車已經成為我們生活中的重要工具，可是你知道汽車的車載自動診斷系統嗎，今天我們來聊一聊汽車的車載自動診斷系統。車載自動診斷系統也就是我們常聽說的OBD，OBD的全稱是On Board Diagnostics。OBD-Ⅱ也就是Ⅱ型的車載診斷系統的縮寫。歐盟，日本等汽車發達國家2004年之后已開始使用OBD-III系統。
OBD的產生是為了使汽車的排放和驅動性相關故障的診斷標準化。美國從1996年開始規定，在市場上銷售的新車，它的診斷儀器、故障編碼和檢修步驟必須相似，必須符合OBD Ⅱ程序規定。OBD Ⅱ的推廣使得汽車故障診斷工作變得簡單而統一，維修人員檢查車輛故障時不再需要專門學習某品牌汽車的故障診斷系統。OBD系統可以監測汽車上的多個系統和部件，包括發動機、催化轉化器、顆粒捕集器、氧傳感器、排放控制系統、燃油系統、EGR等，但某個部件發生異常時，OBD系統會馬上發出警示。當車輛電控系統出現故障時，維修人員根據OBD故障碼的提示就能快速確定車輛的故障性質和故障部位了。
OBD-II接口是一個T型接口，采用16針封裝。OBD-II接口的引腳定位：長邊向上短邊向下，長邊從左到右依次是1-8腳，短邊從左到右依次是9-16腳。
了解OBD-II的接口定義之前我們先看看大多數車型的OBD接口都在哪里，同時了解一下OBD接口的主要引腳定義。
從上圖可以發現，汽車的OBD接口主要分布在上圖中的A、B、C、D四個區域，如標致307的OBD接口就在C區域，拉出煙灰缸即可看見。斯巴魯森林人的OBD-II接口就在A區域，就是保險盒下方裸露的白色接口。

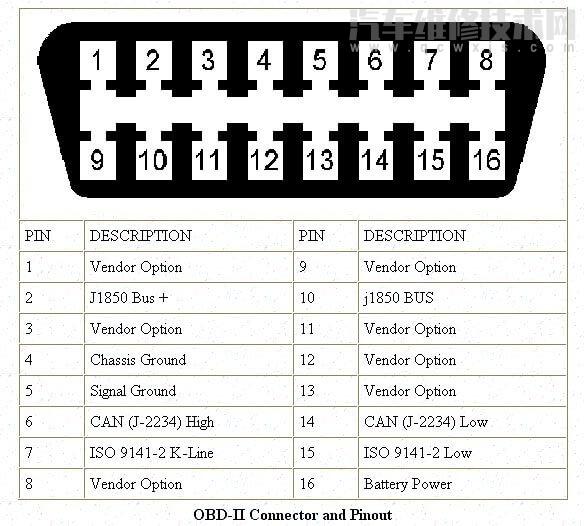

在OBD-II接口中，比較主要的針腳分別是4腳GND工作地；6腳高速CAN總線；7腳K通信線；14腳低速CAN總線；16腳電源正極。除卻各種電源和地線之外和CAN線外接口還有很多，詳見下面DB-II的接口定義圖。
通過了解OBD-II的接口定義后，你是否發現很多行車記錄儀、電子狗所謂的OBD取電是不是沒有想象中那么難了。如某品牌行車記錄儀的OBD取電，我們只需要連接OBD接口的16腳和4腳就行了，這樣就可以實現7X24小時的連續監控了，缺點是有電池耗盡的風險。

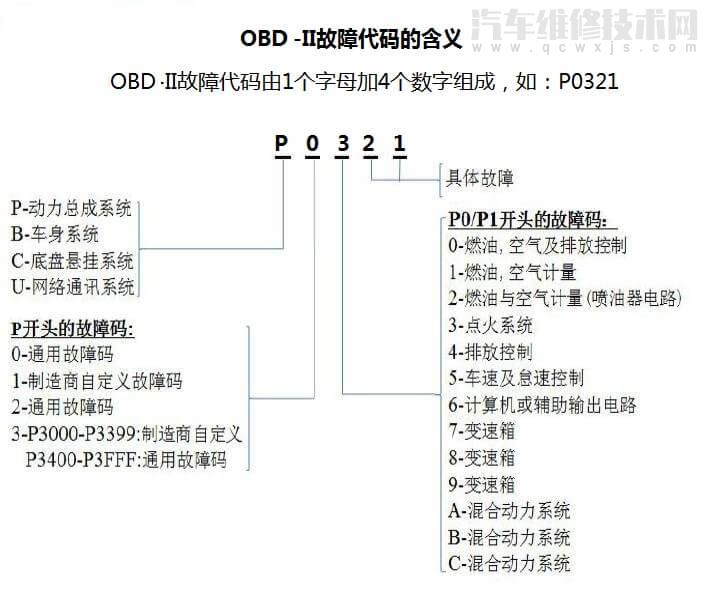

OBD-II的故障代碼由1個字母加4個數字組成，字母代表故障的位置位于哪個系統內，如P代表動力總成系統、B車身系統、C底盤懸掛系統、U網絡通信系統，字母定位的是大的范圍。第一個數字具體系統下的故障碼類型，通用故障碼或制造商自定義的故障碼。第二個數字代表具體的故障點，點火系統或變速箱等等。第三和第四個數字則代表了具體的故障類型。

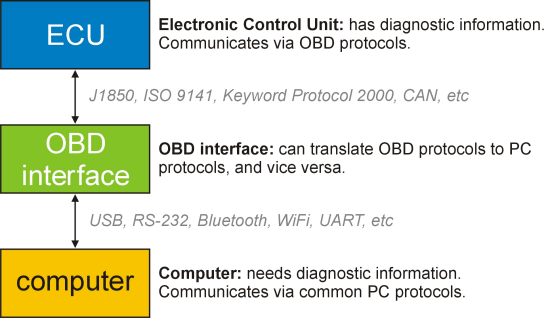

OBD-II通過CAN總線、KWP2000車載診斷協議、J1850和ISO 9141汽車通信協議與ECU模塊進行通信，然后OBD-II接口可以通過USB、RS-232、藍牙、WiFi、UART等技術將ECU模塊中的信息傳送到PC或其他終端上，實現對車輛的信息監控或功能控制。如現在市面上的除自動落鎖、自動關窗、自動折疊后視鏡等OBD模塊外，還有能通過智能手機與OBD連接不光能監控車輛信息還具備駕駛習慣監控分析（如急加速，急剎車等動作）、故障診斷、提供精準油耗、記錄地圖軌跡、故障救援、違章查詢、GPS定位等等功能的OBD模塊。
