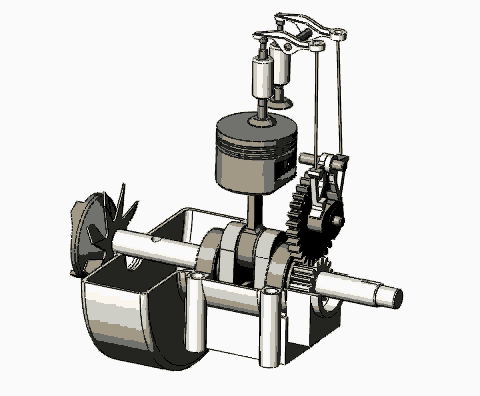

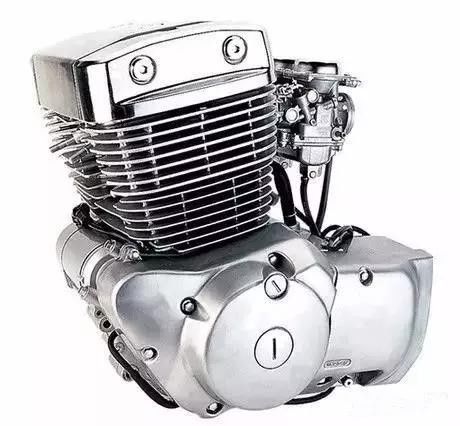

單缸發動機是所有發動機中最簡單的一種，它只有一個氣缸，是發動機的基本形式。

單缸發動機工作時，曲軸每轉一圈(二沖程)或兩圈(四沖程)，氣缸內的混合氣點火燃燒一次，從聲音和振動上，能明顯地感到發動機的工作是斷續的，排氣也是'突突'的斷續聲。

如果從工作的連貫性來看，單缸機工作不平穩，轉速波動較大，容易熄火。但是，它的結構簡單，制造成本較低，維護也不復雜，是中低檔小型摩托車發動機的首選。

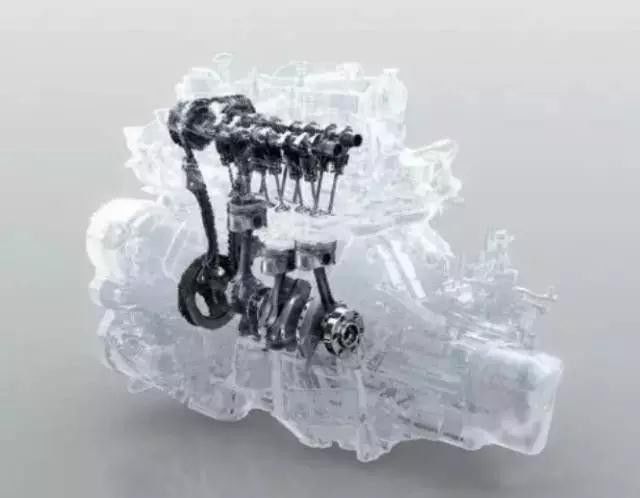

雙缸發動機，是指有兩個氣缸的發動機，它是由兩個相同的單缸排列在一個機體上共用一根曲軸輸出動力所組成。

▲水平對置雙缸發動機

雙缸發動機既適用于動力發生裝置，也可指包括動力裝置的整個機器，比如汽油發動機，航空發動機。

▲摩托車雙缸發動機

雙缸發動機多用于轎車的發動機、摩托車和其他小功率動力機械中。

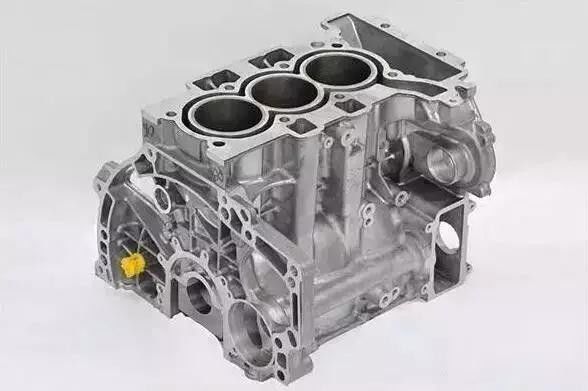

三缸發動機是擁有三個氣缸的發動機，一般排量比較小，為了滿足動力需求，那些緊湊級的車型一般都會配備渦輪增壓版的三缸車型。

三缸發動機的油耗表現會比較好，但是發動機的聲音不那么悅耳。它的體積小、質量輕、成本低，但振動有些大。

四缸發動機，又可稱為四缸引擎，其機體主要由氣缸體、曲軸箱、氣缸蓋和氣缸墊等部件組成。

四缸發動機其基本原理是將汽油(柴油)的熱能，通過在密封汽缸內燃燒氣體膨脹，推動活塞作功，轉變?yōu)闄C械能。

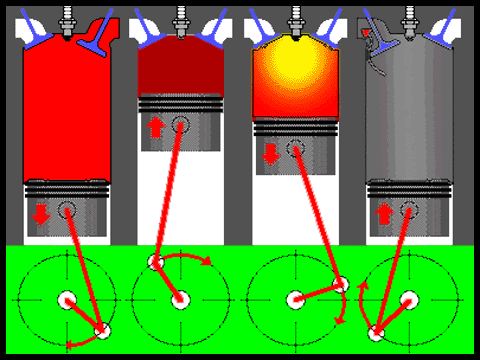

▲四沖程發動機做功過程

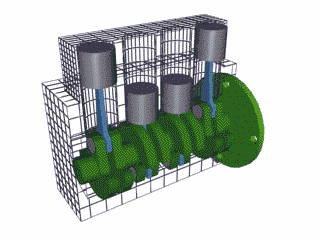

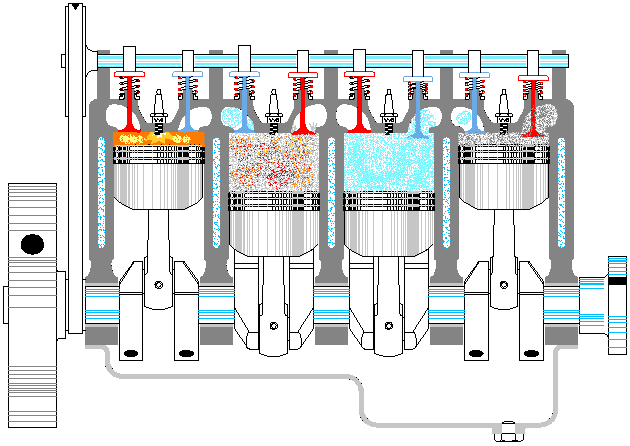

▲直列式發動機

直列式發動機：所有汽缸均肩并肩排成一個平面，它的缸體和曲軸結構簡單，而且使用一個汽缸蓋，制造成本較低，穩定性高，低速扭矩特性好，燃料消耗少，尺寸緊湊，應用比較廣泛。其缺點是功率較低。

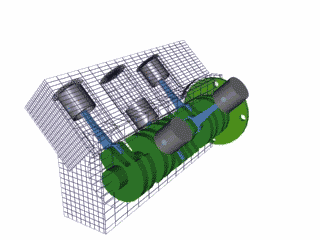

▲V型發動機

V型發動機：相鄰汽缸以一定夾角布置，使兩組汽缸形成有一個夾角的平面，從側面看汽缸呈V字形的發動機。V型發動機的高度和長度尺寸小，在汽車上布置起來較為方便。它便于通過擴大汽缸直徑來提高排量和功率并且適合于較高的汽缸數。目前國產的中高檔車型中，不少采用V型6缸發動機，比如君威，帕薩特及奧迪A6等等。

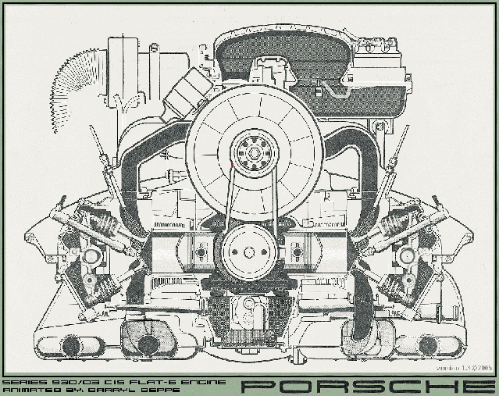

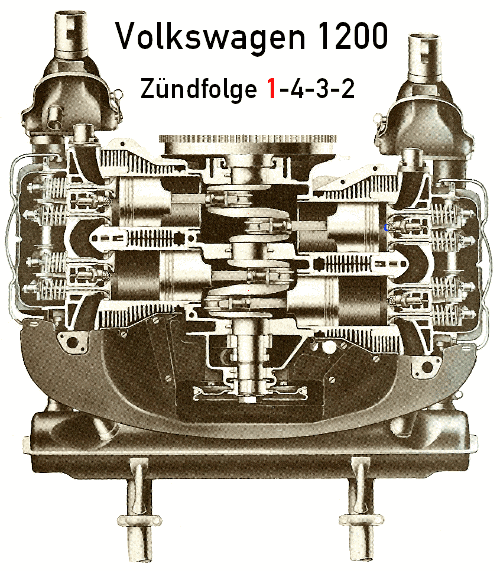

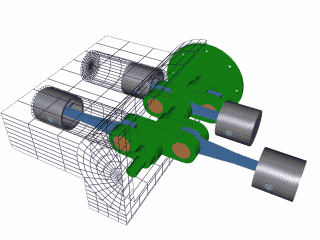

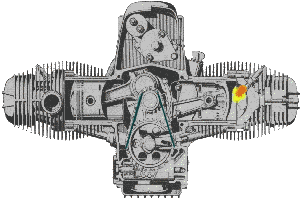

▲水平對置式發動機

水平對置式：發動機活塞平均分布在曲軸兩側，在水平方向上左右運動。

水平對置使發動機的整體高度降低、長度縮短、整車的重心降低，車輛行駛更加平穩，發動機安裝在整車的中心線上，兩側活塞產生的力矩相互抵消，大大降低車輛在行駛中的振動，發動機轉速得到很大提升，減少噪音。

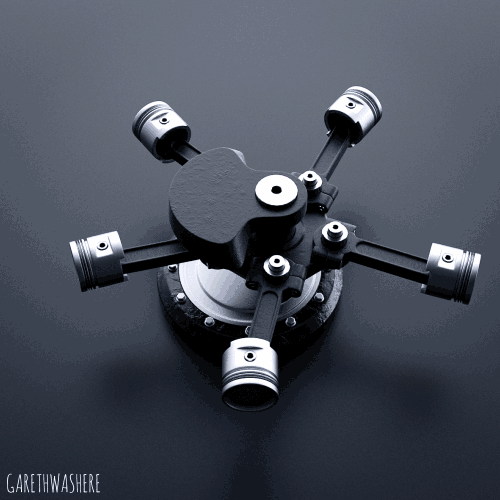

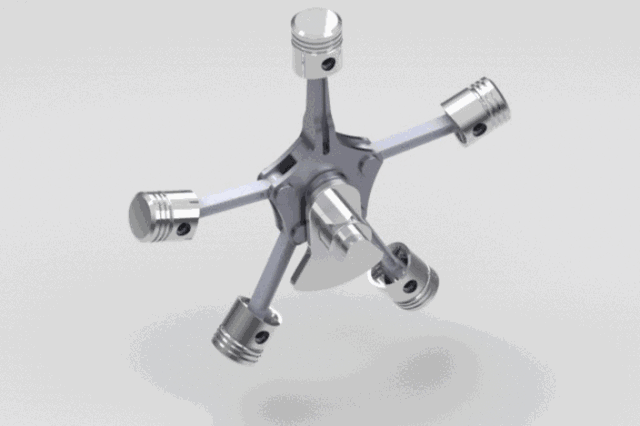

星型發動機是一種氣缸環繞曲軸呈星型排列的一種活塞式發動機，氣缸數多為奇數。

在噴氣發動機出現之前，活塞式飛機發動機大多采用星型設計，因其曲軸短戰場生存性強，再因其結構緊湊占用飛機空間小而被艦載機廣泛使用。

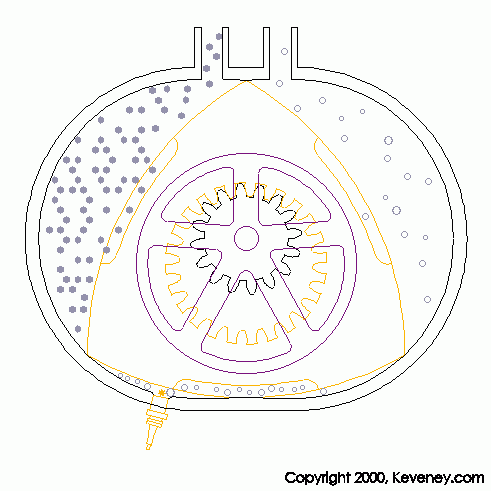

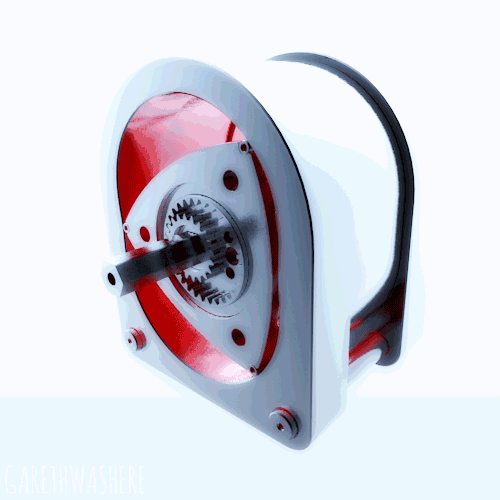

轉子發動機是依靠混合氣燃燒產生的膨脹壓力以獲得轉動力，轉子發動機的膨脹壓力作用在轉子的側面， 從而將三角形轉子的三個面之一推向偏心軸的中心，這一運動在兩個分力的力作用下進行，一個是指向輸出軸中心的向心力，另一個是使輸出軸轉動的切線力。

轉子發動機取消了無用的直線運動，因而同樣功率的轉子發動機尺寸較小，重量較輕，而且振動和噪聲較低，具有較大優勢。

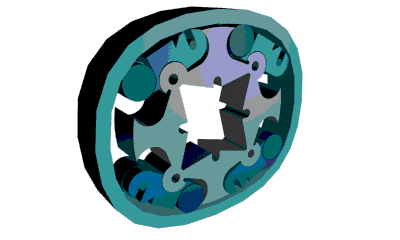

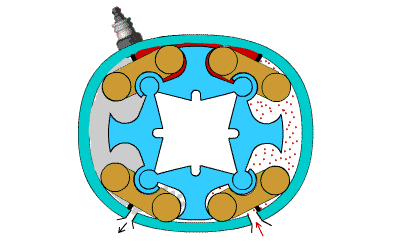

奎西發動機是一種基于轉子發動機的改進型發動機，與一般轉子發動機的三葉片不同，奎西發動機使用了四部分組成的鏈條式轉子，使得其具有四個沖程，兼顧了四沖程發動機和轉子發動機的優點。是一種體積小、馬力大、低轉速、大扭矩，可使用多種新型能源的新型發動機。

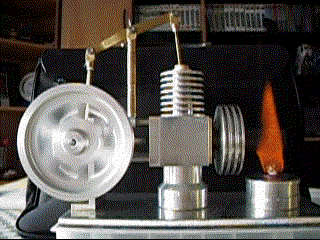

斯特林發動機是通過氣體受熱膨脹、遇冷壓縮而產生動力的。這是一種外燃發動機，使燃料連續地燃燒，蒸發的膨脹氫氣(或氦)作為動力氣體使活塞運動，膨脹氣體在冷氣室冷卻，反復地進行這樣的循環過程。
