電鉆沖擊鉆電錘的區別及工作原理介紹
10-13
提到電動工具,人們都會想起電鋸,電鉆,切割機等,但也會感覺到離我們普通人很遠,這些電動工具應該都是專業工程人員才會使用的,即便購買了也用不了幾次就閑置了,等待它們的就是被遺忘在角落里,很多年后不能使用最后被丟棄。
▼
但當我們?cè)谝恍┮曨l或者電影上看到,國外家庭中那些工具間時就會羨慕,各種工具都一應俱全,關鍵是他們也喜歡花時間去做各種東西。
隨著時代的發展和觀念的改變,我們現在不管大人或者小孩都開始喜歡上了手工和DIY,各種電動工具也在慢慢的,成為一些家庭生活中必不可少的物品。
▼
圖片來源:pixabay
電動工具是一種以小型電機或者電磁鐵為動力,通過傳動裝置帶動工作頭作業的小型工具,具有便于攜帶,功能更強,使用簡單等特點,在社會的各行各業都廣泛的使用,給我們的生產生活帶來了巨大的方便。
電動工具種類繁多,這其中電鉆,電錘,沖擊鉆是我們使用較頻繁的電動工具,這些產品功能強大,要想打個孔不管是混凝土,地面還是磚石墻體在它們面前都不堪一擊。▼
圖片來源:pixabay
有時候有這樣的疑問,古時候沒有電,有時候也需要在木頭上打孔,那么是怎么打孔的嘞?
在中國,聰明智慧的古代人用兩根木棍,木棍頭部再裝上鐵錐,一條繩子就做成了一把鉆,通過拉動木棍讓繩子帶動鐵錐旋轉就能打孔了,這種鉆頭只能在木頭上打孔,也不知道是不是受鉆木取火原理研制的。▼
直到19世紀末,在德國制成出了第一臺電鉆,外殼是鐵制的,靠直流電提供動力,可以在鐵板上打孔,但重量也達到了14公斤。
1914年出現了由電動機驅動的電動工具。
1971年人類第一次登月后,第一次用無線電鉆在月球上打孔取樣。
隨著電池技術的發展,特別是鋰電池技術的突破,大功率的電動工具也開始使用無線電池,有線電動工具將逐漸被無線電動工具所取代。
沖擊鉆,電鉆,電錘,都是用來打孔的,它們之間有什么區別呢,工作原理又是什么呢?
電鉆:是利用電為動力的鉆孔機具,是電動工具中使用量最大的的產品,能在狹小的空間內工作,開關可以控制夾頭正反轉,電鉆只具有旋轉能量,也就是只能鉆不能沖擊,所以只能夠在密度小或者硬度較低的物體上鉆孔,如木頭,塑料或者一些金屬等,用低轉速還可以將它當螺絲刀使用,現在還被人們開發出很多實用功能。

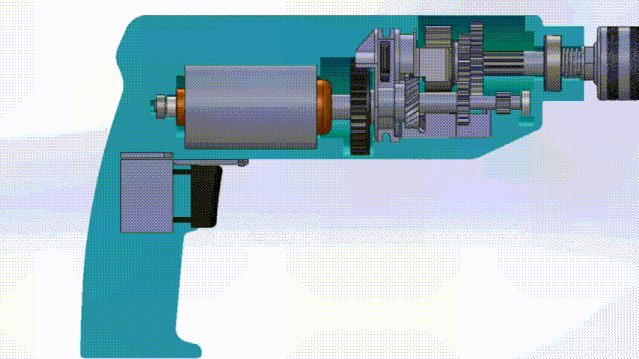

電鉆的工作原理是小容量電動機帶動連桿傳動,連桿帶動齒輪加大鉆頭的動力,從而使鉆頭刮削物體表面最后洞穿物體,也就是由電機帶動傳動齒輪加大鉆頭的轉動力氣,能讓鉆頭輕松的鉆穿物體。▼
鉆夾頭是電鉆上的重要部件,依靠三個夾爪能輕松的將不同規格的鉆頭加持住,夾爪上的螺紋與夾套上的螺紋嚙合在一起,通過旋轉夾套就能讓夾爪沿著斜面伸縮,打開或者夾緊鉆頭,在鉆孔前要夾緊鉆頭和將鉆頭夾在夾爪中間位置,這樣就能防止鉆孔過程中鉆頭脫落。
▼
沖擊鉆:是依靠鉆頭產生旋轉和沖擊來工作的,它的沖擊模式和旋轉模式是可以切換的,沖擊鉆是利用齒輪在內軸上跳動產生沖擊力,所以沖擊力不是很大,主要用于在木頭,磚塊上打孔,也可在混凝土上打孔,但是效果不是很好。
沖擊鉆的工作原理是,當沖擊鉆是旋轉鉆孔時就跟電鉆時一樣的,電機帶動齒輪傳動,齒輪帶動連桿,帶動鉆頭旋轉切削打孔,當轉換為沖擊模式時,齒輪在內軸上跳動帶動壓縮活塞在沖擊活塞缸中往復運動,壓縮氣體推動沖擊活塞缸錘頭以較高的沖擊力打擊鉆頭的尾端,使鉆頭向前沖擊,▼
電錘:是既能旋轉又能沖擊的電動工具,通過活塞往復運動,在氣缸內壓縮空氣沖擊鉆頭尾部打孔,電錘的沖擊過程中不需要太大的力,沖擊力會比鉆頭大得多,但是震動比較大,主要用于在混凝土,天然石頭上打孔,也可用于樓板,墻壁的拆除,但不能在金屬上打孔。

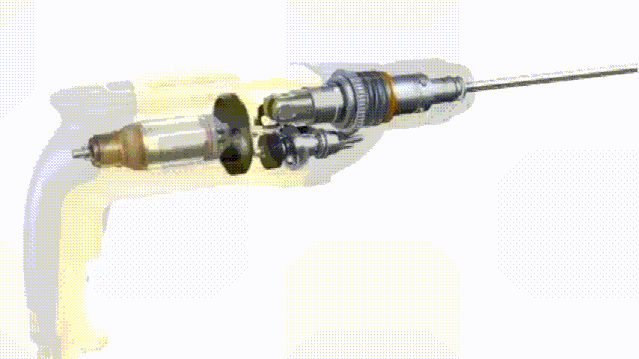

電錘工作原理是傳動機構在帶動鉆頭做旋轉運動時,還有一個方向垂直于轉頭的往復錘擊運動,電機帶動齒輪或者鏈條,齒輪和鏈條再帶動偏心軸運動,偏心軸通過接桿帶動,氣缸里活塞往復運動,撞錘不斷沖擊,傳動機構帶動活塞在氣缸內往復壓縮空氣,氣缸內空氣壓力周期變化,帶動氣缸中的擊錘往復打擊鉆頭頂部,這就好比我們拿一把錘子去敲釘子一樣。▼
隨著人們將電動工具作為生產生活中的常用設備,像電鉆,電錘,沖擊鉆等工具應用范圍不斷擴大,能提高工作效率的電動工具,必將對經濟發展起到重要作用,近年電動工具也被列入先進裝備制造業的范疇,隨著電子技術,電機技術,電池技術的發展,必將迎來新的發展。
文中Gif截取自Youtube《Drill_chuck_disassembly》《Hammer_Drill_Animation》《VTS_23_1-SDS PLUS + SDS MAX.VOB》
