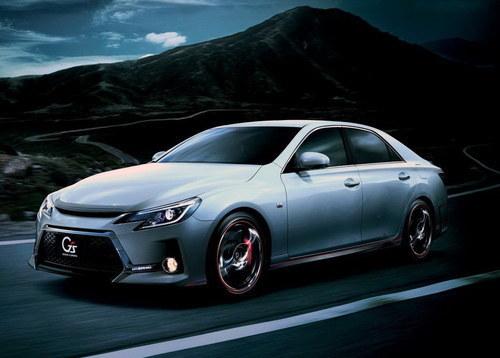

檢修對象：一輛駕駛行程約14.9萬km的豐田銳志汽車

故障問題現象：據用戶反映，該車遠光燈不亮。

故障問題檢修：修理人員接車以后驗證了該車故障問題，本著由易至難的修理原則，首要任務是檢測遠光燈的熔絲(H-LP UPR)15 A，發覺遠光燈熔絲已熔斷，隨即更換一個新的熔絲后試車，打開啟用遠光燈后發覺熔絲又被熔斷。由此可判斷，遠光燈熔絲調節線路有搭鐵現象。

調取電路圖實行分析，發覺遠光燈熔絲(H-LP UPR)15 A電流是由蓄電池到遠光燈熔絲后包括兩路，其中一路到遠光燈熔絲(H-LP UPR)15 A電流是由蓄電池到遠光燈熔絲后包括兩路。在開啟遠光燈的情況下，發覺電控單元調節遠光繼電器線圈24號針腳搭鐵，遠光繼電器觸點閉合。

而遠光燈繼電器觸點后包括兩路，一路到上下兩側遠光燈泡后搭鐵，一路到電控單元的26號針腳和27號針腳。按照以前更換遠光燈熔絲的現象來看，只有在開啟遠光燈的情況下該熔絲才會燒斷，在綜合線路圖判斷搭鐵地方位置是在遠光繼電器觸點閉合以后所調節的線路當中。

對該段線路實行仔細檢測后發覺，兩側遠光燈的正極電源線一直搭鐵，將電控單元上的插頭拔下實行檢測，發覺此段線路不在搭鐵，由此就說明線路并沒有問題。那么即可將故障問題點鎖定在電控單元了。

故障問題排除：修理人員將燈光電控單元實行更換，試車，遠光燈使用正常。
