凸輪軸傳感器的位置圖，凸輪軸位置傳感器作用,凸輪軸位置傳感器是一個氣缸判別定位裝置，它向ECU輸入凸輪軸位置信號，是點火調節的主控信號。凸輪軸位置傳感器的作用就是檢查凸輪軸位置和轉角，那么就會確定第一缸活塞的壓縮上止點位置。除此之外，凸輪軸位置信號還用于發動機起動時識別第一次點火時刻。

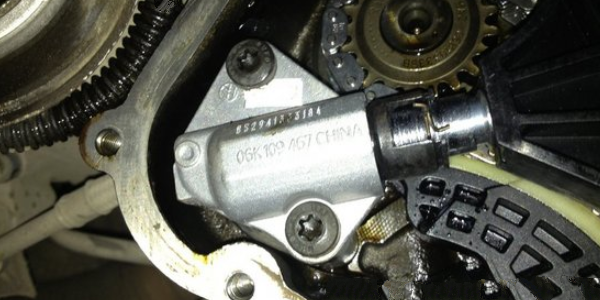

凸輪軸位置傳感器的位置

對有分電器的電控點火系統，凸輪軸位置傳感器大多數與曲軸位置傳感器一塊安裝在分電器內；對沒有分電器的電控點火系統，凸輪軸位置傳感器大多數安裝在凸輪軸罩前端或安裝在氣門室罩蓋上靠近凸輪軸的位置；對電控柴油機而言，凸輪軸位置傳感器一般情況下安裝在高壓油泵或單體泵上。

在車輛起動時，凸輪軸位置傳感器采集凸輪軸動角度信號，并輸入到電子調節單元ECU內，ECU借助于此信號數據識別氣缸1壓縮上止點，那么就會做好順序噴油調節、點火時刻調節和爆燃調節。凸輪軸位置傳感器又叫凸輪軸轉角傳感器、相位傳感器、同步信號傳感器、缸位傳感器、氣缸識別傳感器、氣缸位置傳感器，也有稱之為1缸上止點傳感器。
