各車型汽車電路符號合集,太直觀了!
10-09
要想成為一個修車高手,就必須能看懂電路圖,但是想看懂所有車型的電路圖,也不是
一朝一夕的事情。
所謂汽車電路圖,就是將汽車的電源及各種用電設備按照他們各自的電路連接關系,通過開關、導線、熔絲等配電設備連接起來構成完整的電路,用特定的符號形式表示出來的圖形。
它可以清楚地表示出汽車電器設備各系統之間的工作原理及相互之間的內在聯系。電路圖包括:
1)電源:汽車的電源包括蓄電池、發電機等。2)保護裝置:保護裝置保護電路和用電設備不受額外電流的損害,如熔絲、電路斷路器、易熔絲。3)控制部件:控制部件控制電路的閉合和斷開,如手動開關(點火開關、組合開關)、壓力開關、溫度開關、電子控制模塊。4)用電設備:電流通過用電設備做功或發光,如燈泡、電磁閥、電子控制器件。

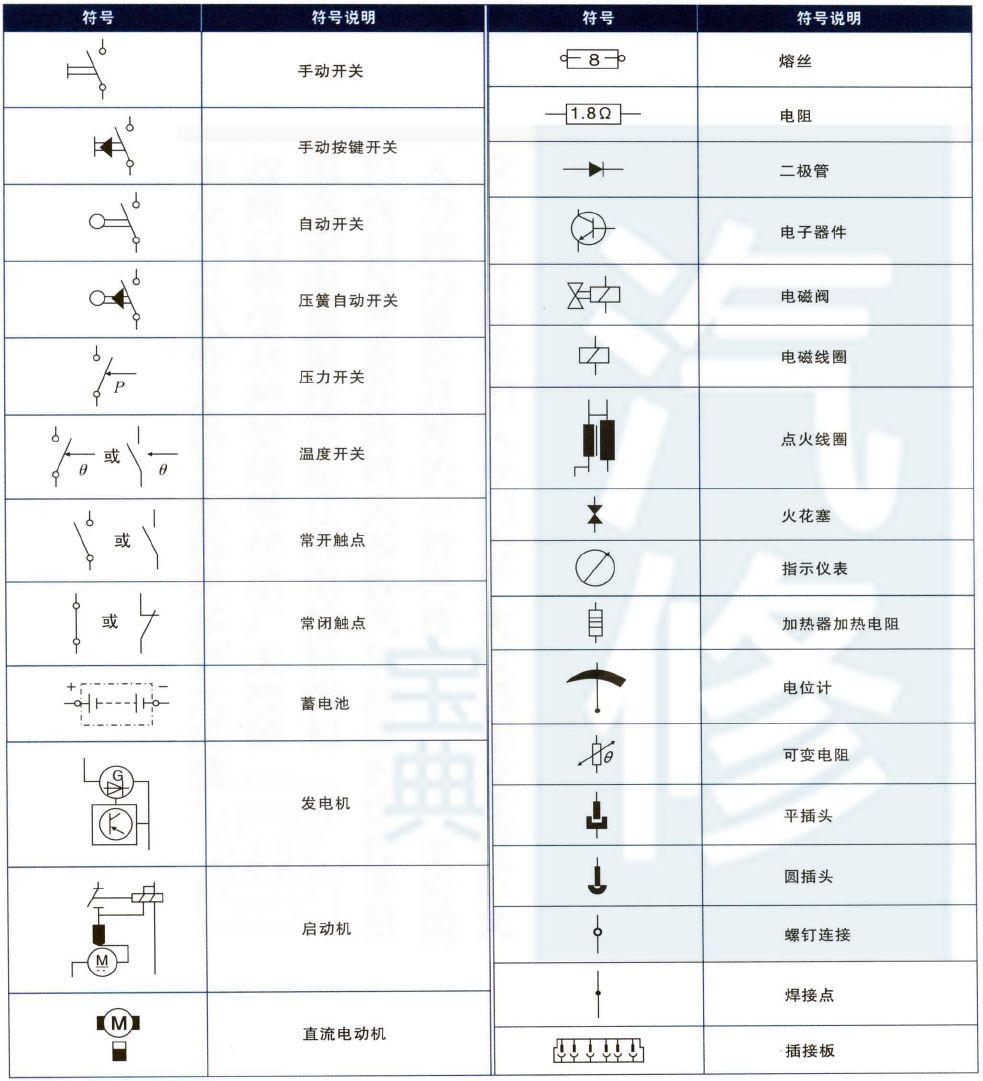

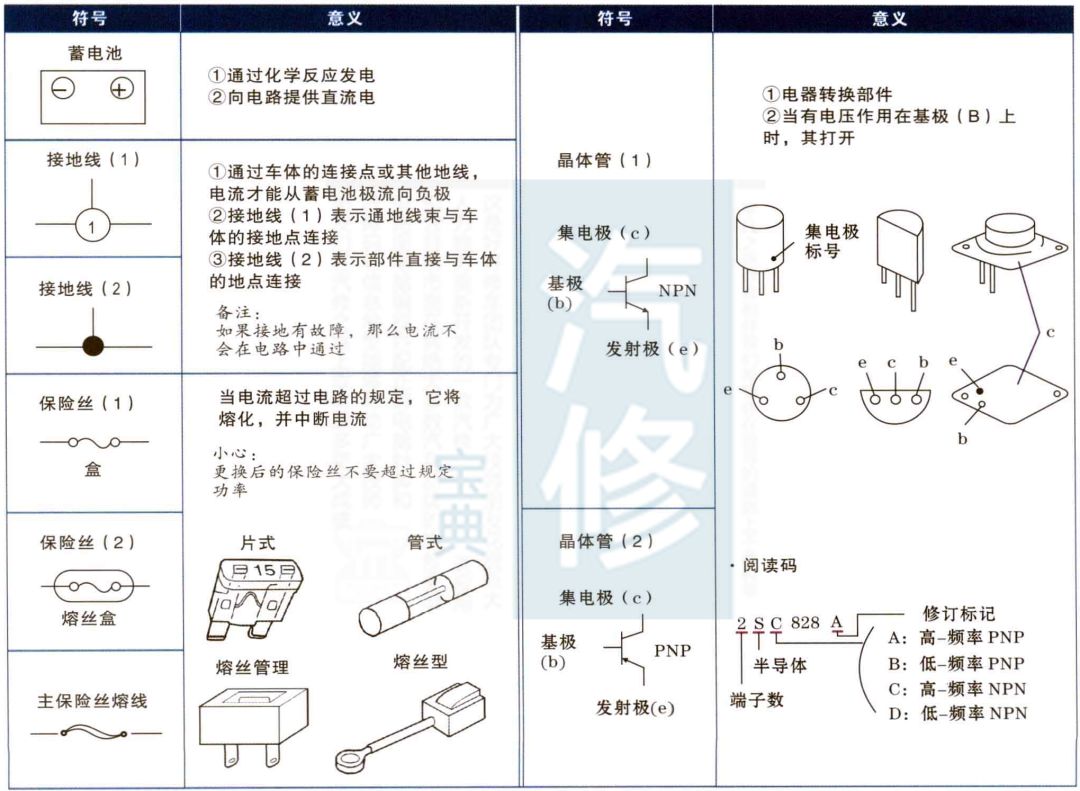

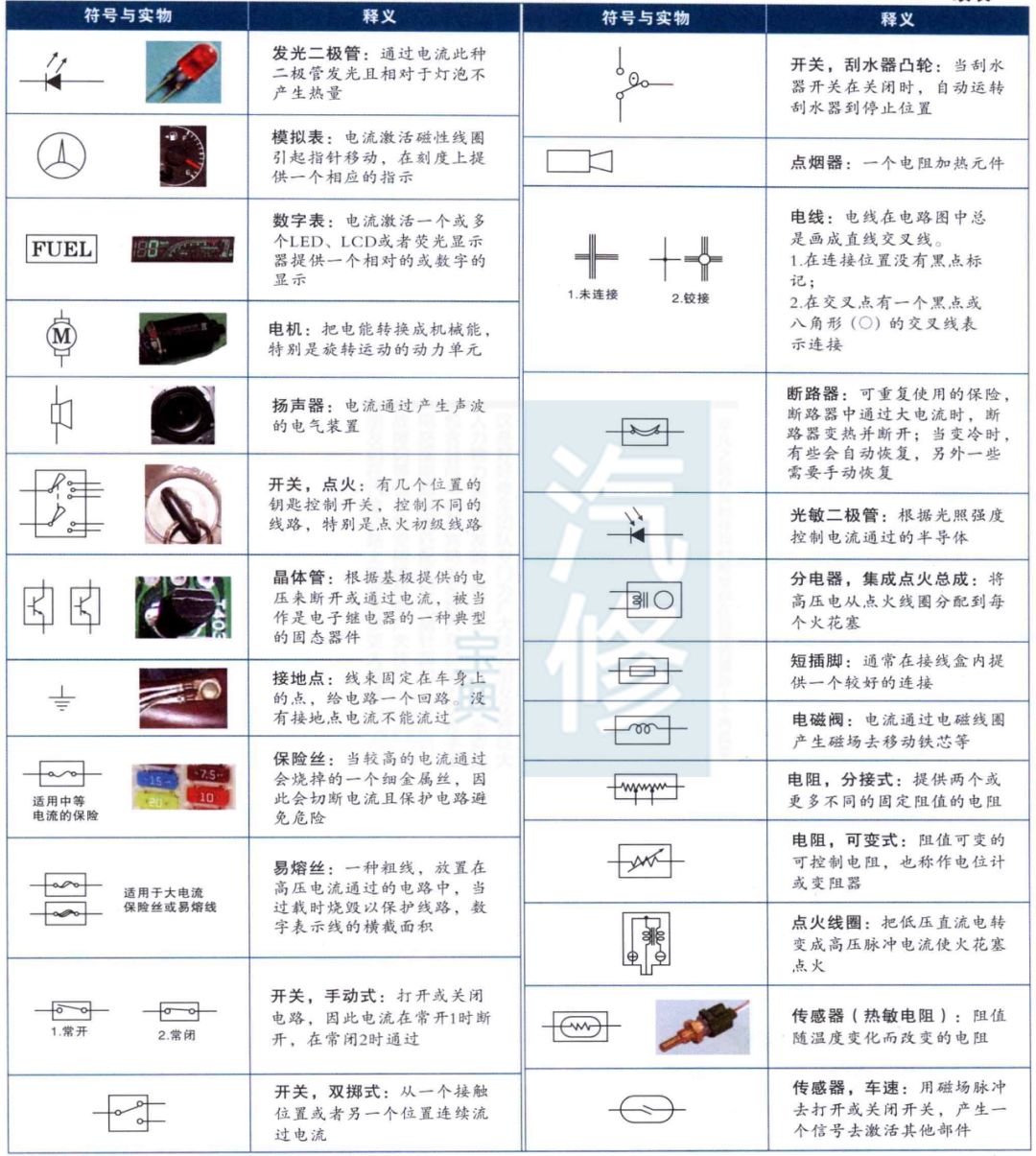

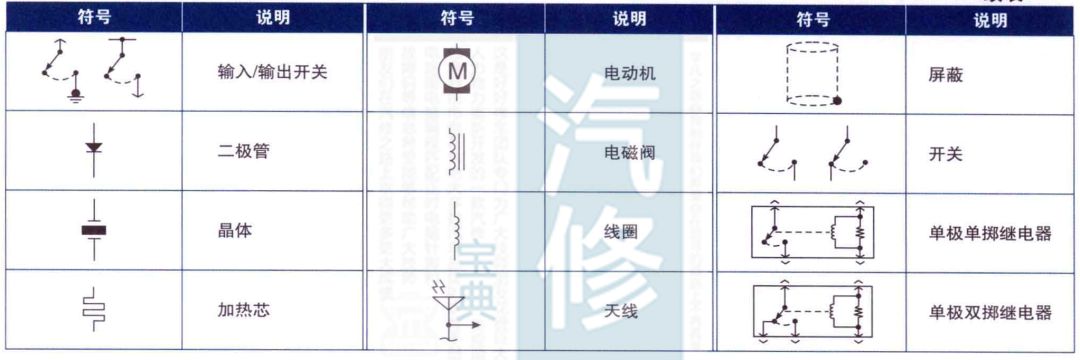

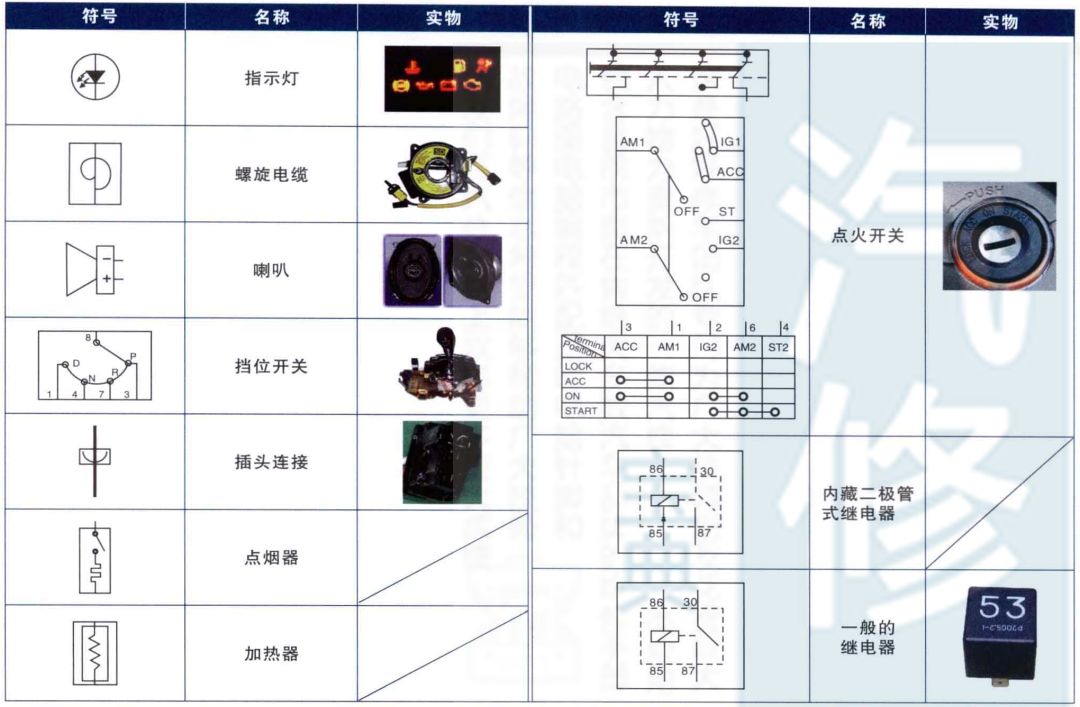

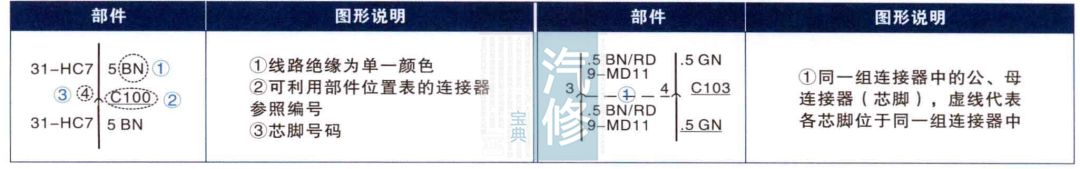

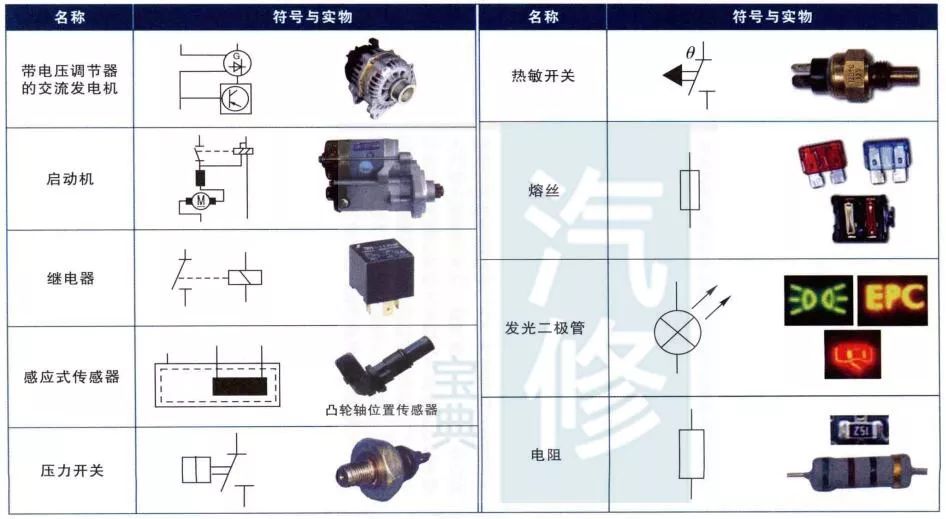

今天給大家整理出電路圖最基礎的知識:各車系車型的電路符號,有需要的朋友可以收藏或轉發了作為資料隨時查閱。
PS:看不清可以點擊圖片查看大圖噢!

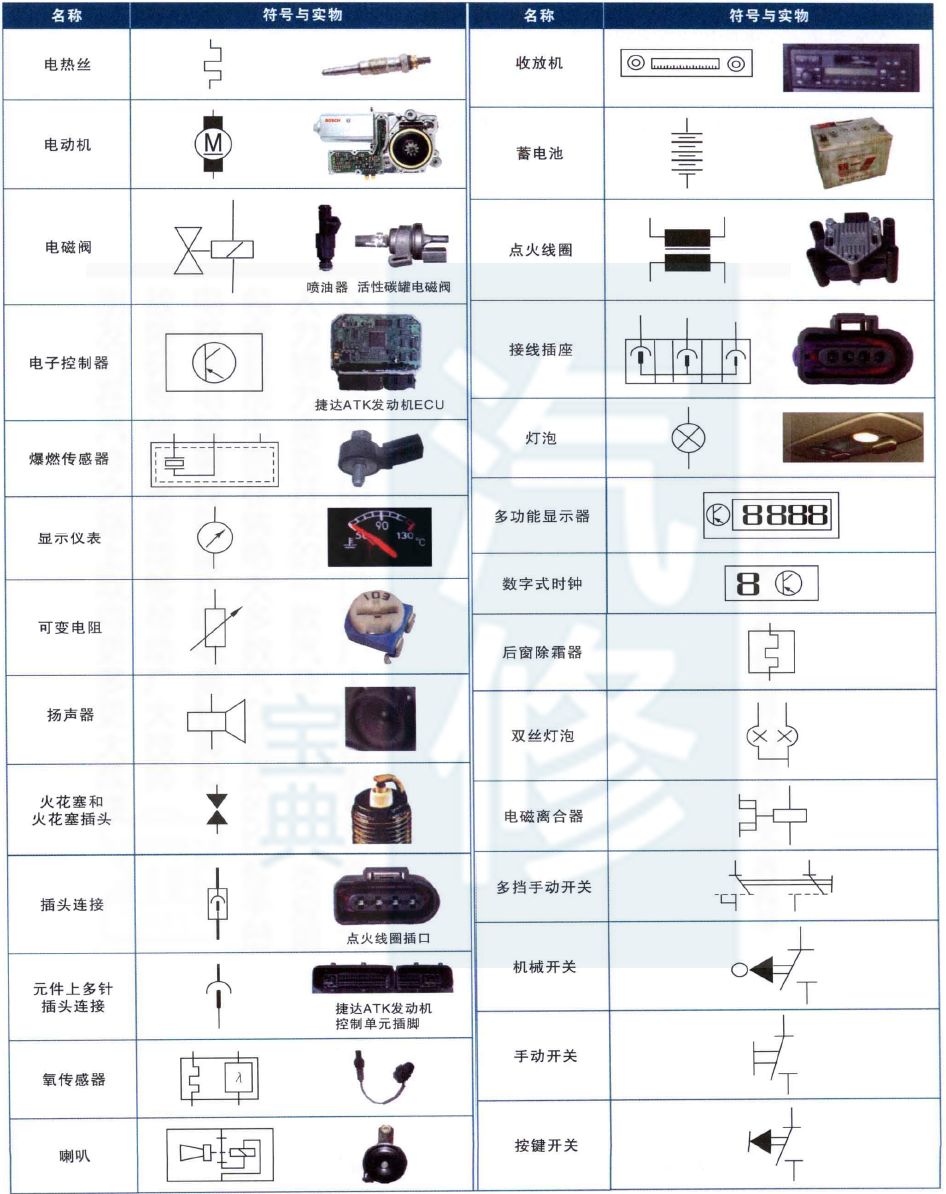

大眾/奧迪

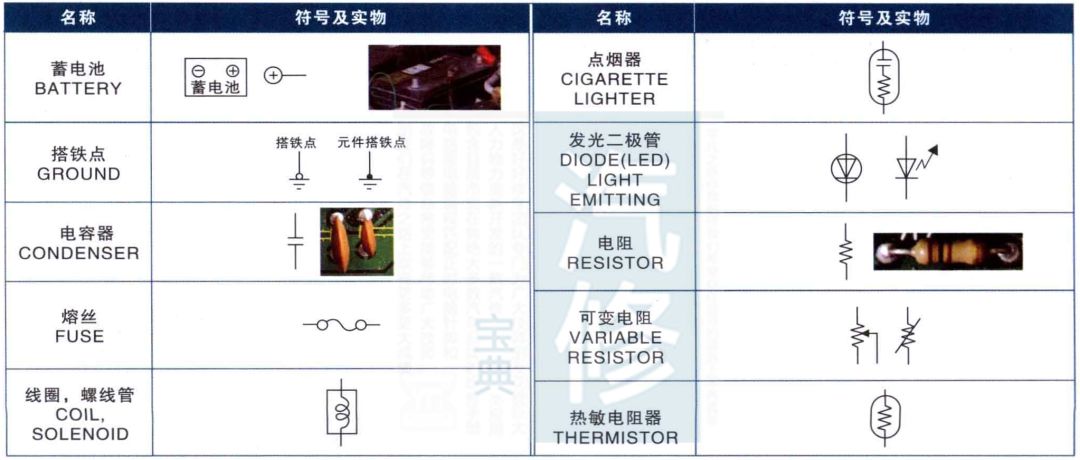

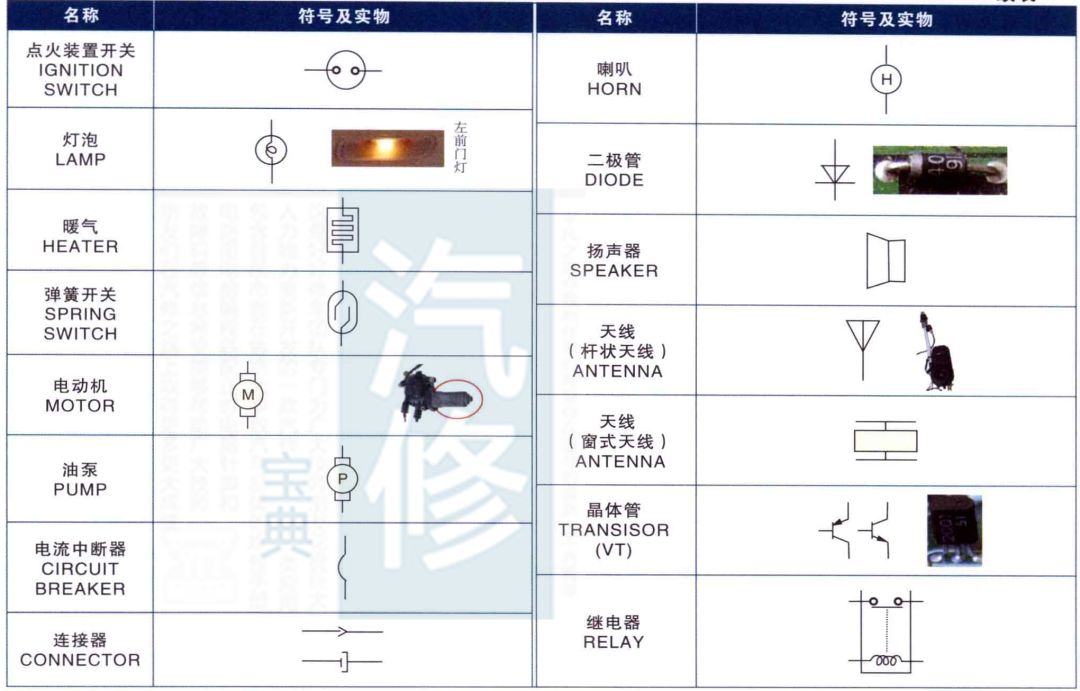

奔馳

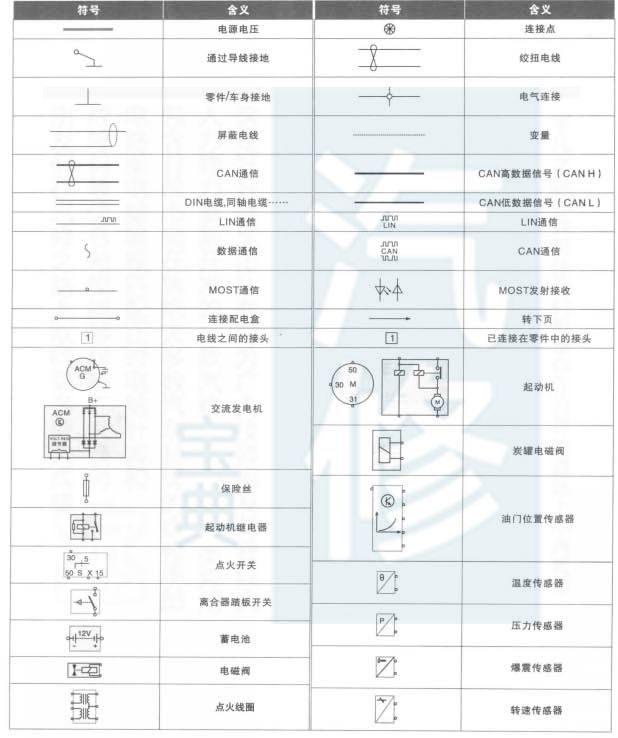

寶馬
雪鐵龍

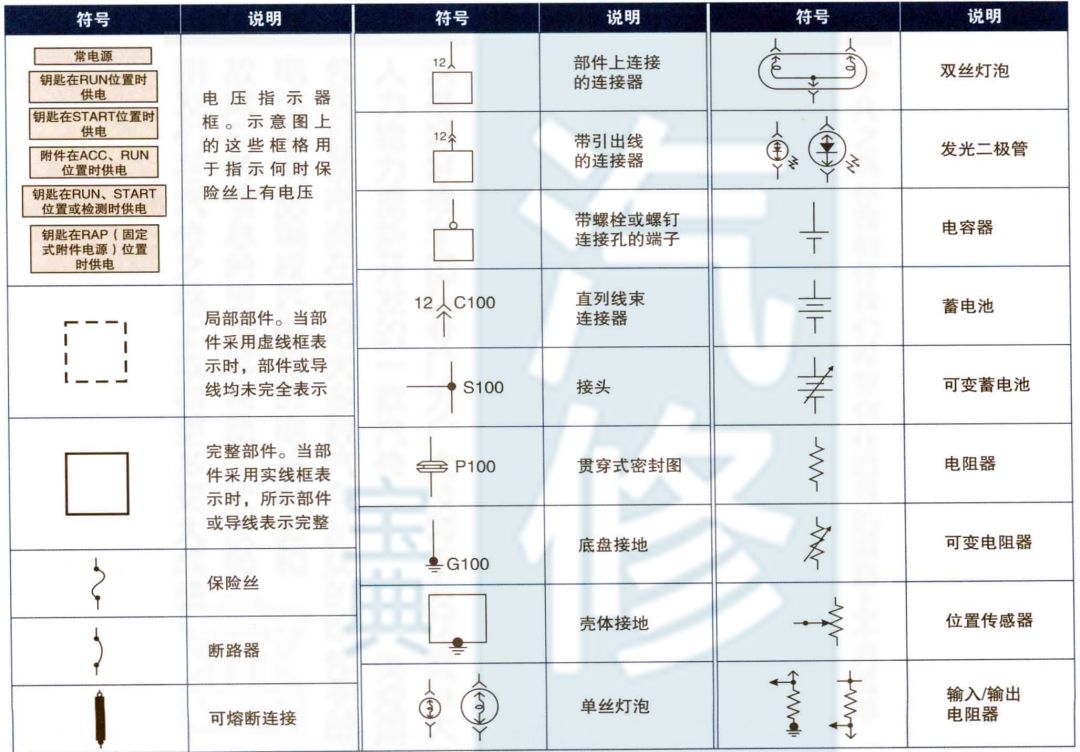

通用汽車

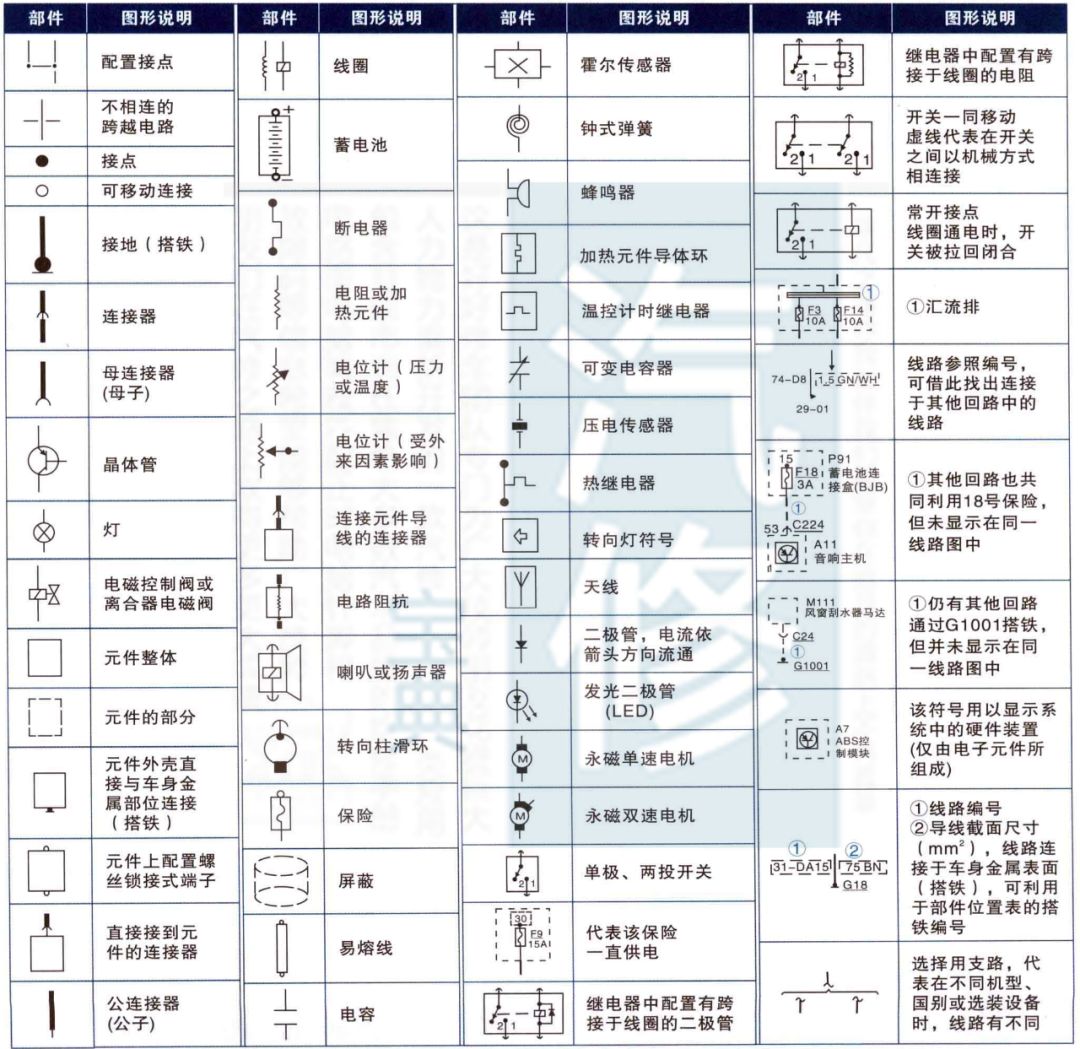

福特

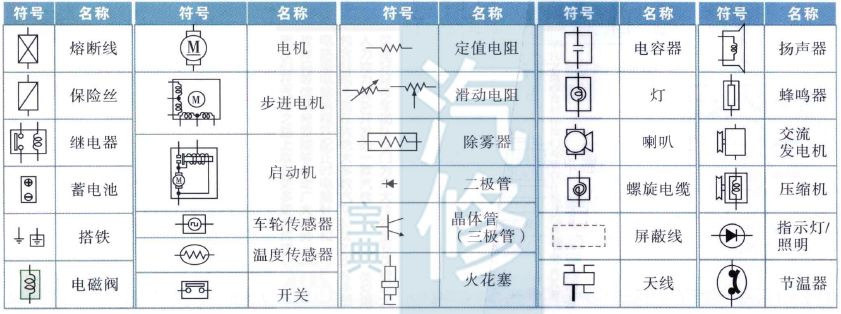

豐田

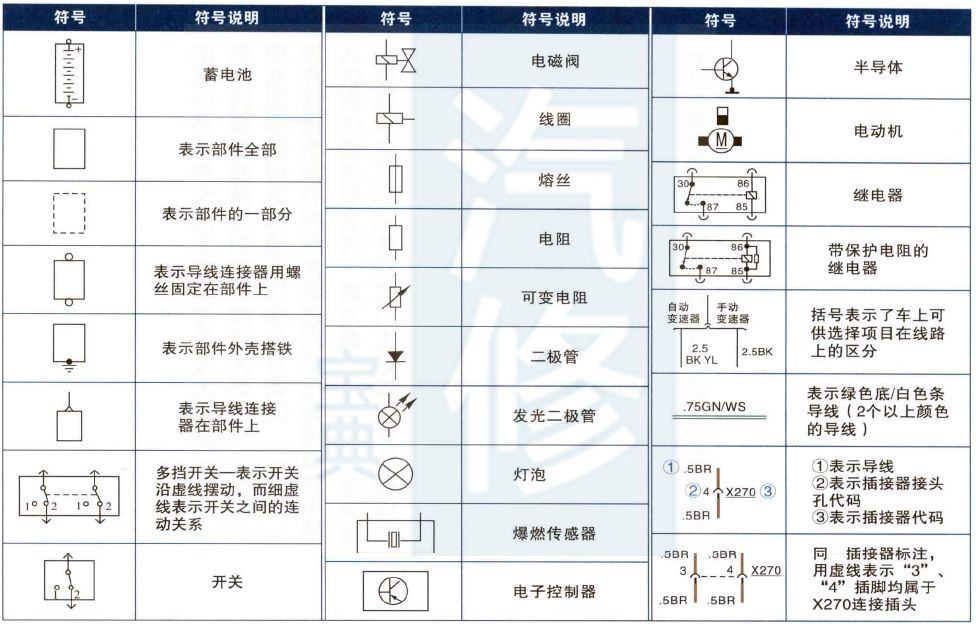

本田
日產
馬自達
現代
奇瑞
沃爾沃
