1. 概述
通過按壓后備廂蓋內部的后備廂蓋按鈕關閉處于開啟狀態的后備廂蓋,停止正在運行的關閉過程。重新按壓可打開后備廂蓋。根據車輛裝備,后備廂蓋通過彈力或以電動方式打開。后備廂蓋可電動或手工關閉。
便捷進入及啟動系統(CAS)是主控制單元。這就意味著,便捷進入及啟動系統(CAS)發出電動打開和關閉后備廂蓋的許可。
利用后備廂蓋內部的后備廂蓋按鈕可以關閉已打開的后備廂蓋。通過按壓后備廂蓋按鈕,后備廂蓋朝關閉方向運動。
2. 按壓后備廂蓋按鈕后備廂蓋工作過程
以一個已打開的后備廂蓋為例,按壓后備廂蓋按鈕會引起后備廂蓋的下列運動過程:后備廂蓋關閉→后備廂蓋停止→后備廂蓋打開→后備廂蓋停止→后備廂蓋關閉,等等。
接線盒電子裝置(JBE)分析后備廂蓋按鈕的按鈕信號。接線盒電子裝置(JBE)根據信號分析結果控制后備廂蓋鎖中解鎖驅動裝置的直流電動機,從而觸發后備廂蓋鎖解除聯鎖。
通過按壓中控鎖按鈕,所有車門以及后備廂蓋和油箱蓋會聯鎖并鎖死中央保險(條件:駕駛員側車門已關閉),后備廂蓋被電動關閉(取決于車型系列和車輛裝備)。
3. 按壓中控鎖按鈕后備廂蓋工作過程
以一個已打開的后備廂蓋為例,按壓中控鎖按鈕會引起后備廂蓋的下列運動過程:車輛聯鎖并中央保險鎖死以及后備廂蓋關閉→后備廂蓋停止→后備廂蓋關閉,等等。
在便捷進入及啟動系統(CAS)中探測中控鎖按鈕的按鈕信號。
4. 后備廂照明
在打開后備廂蓋時,通過后備廂蓋鎖中的微開關(微開關接地)接通后備廂蓋內部的后備廂蓋按鈕中的查尋照明和后備廂照明。
1. 電路原理
在寶馬F07中可以通過用于后備廂蓋關閉的后備廂蓋按鈕關閉打開的大后備廂蓋。通過按壓后備廂蓋按鈕,大后備廂蓋朝關閉方向移動。接線盒電子裝置(JBE)分析用于后備廂蓋關閉的后備廂蓋按鈕的按鈕信號。
在中央信息顯示器(CID)中可對大后備廂蓋的打開高度進行調整。未完全打開的大后備廂蓋可以通過用于后備廂蓋繼續打開的后備廂蓋按鈕繼續打開。HKL(后備廂蓋自動操作裝置)控制單元分析用于后備廂蓋繼續打開的后備廂蓋按鈕的按鈕信號。
維修圖解

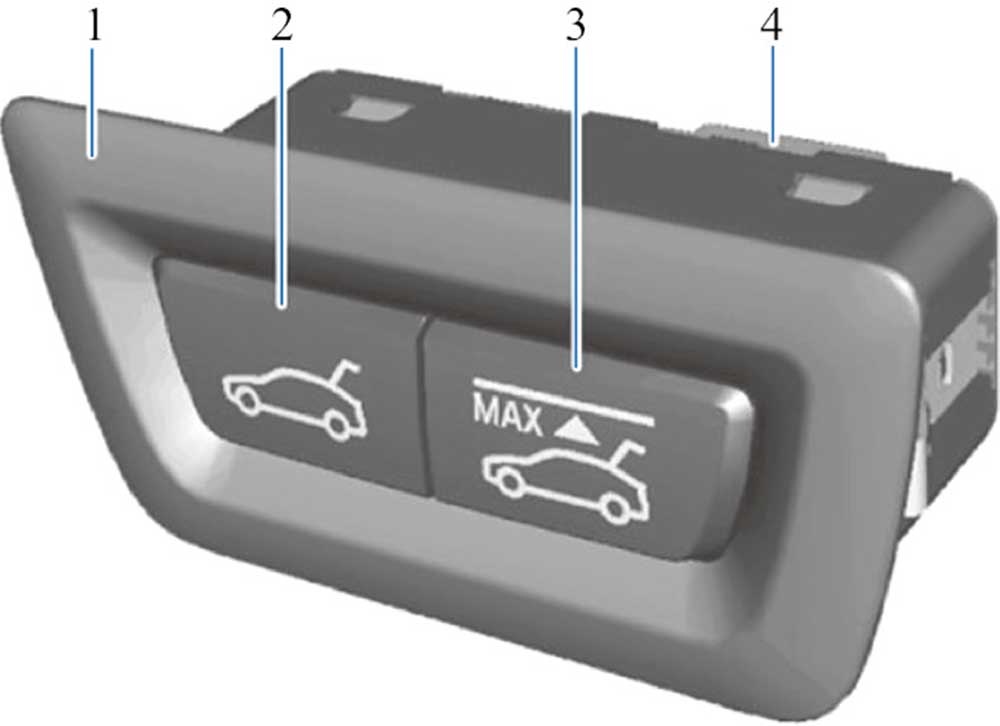

后備廂蓋按鈕見圖6-75。
3. 工作參數

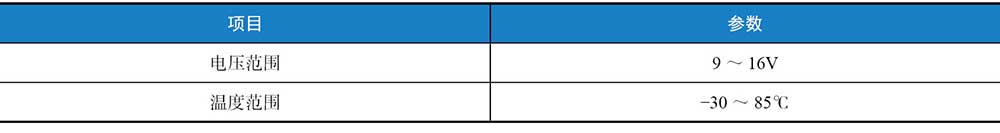

后備廂蓋內部的后備廂蓋按鈕工作參數見表6-28。
表6-28 后備廂蓋按鈕工作參數
1. 后備廂蓋按鈕故障
如果后備廂蓋按鈕失靈時將會出現下列情況。
(1)對地短路 對地短路造成如同長時間操縱按鈕的效果(按鈕卡住),車門鎖只通電一次進行開啟,隨后忽略持續操作。只有在按鈕狀態變化后(信號從低切換到高),才可以通過按動按鈕重新打開后備廂蓋。可隨時通過其他操作點打開后備廂蓋。
(2)斷路 后備廂蓋不再能夠通過后備廂蓋內部的后備廂蓋按鈕打開。
2. 后備廂蓋內部的中控鎖按鈕故障
當后備廂蓋內部的中控鎖按鈕失靈時,可能出現下列情況。
(1)對地短路 對地短路造成如同長時間操縱按鈕的效果(按鈕卡住),為進行聯鎖和中央閉鎖,對中控鎖通電一次。隨后,正在進行的操作將被忽略。只有在按鈕狀態變化后(信號從低切換到高),才可以通過按動后備廂蓋內部的中控鎖按鈕重新聯鎖并中央保險鎖死車輛。
對地短路情況使車輛隨時可以由其他操作點進行聯鎖和中央閉鎖。
(2)斷路 斷路時車輛不能通過后備廂蓋內部的中控鎖按鈕進行聯鎖和中央閉鎖。
3. 部件的功能檢查
可以通過診斷系統對后備廂蓋內部的后備廂蓋按鈕進行功能檢查。
