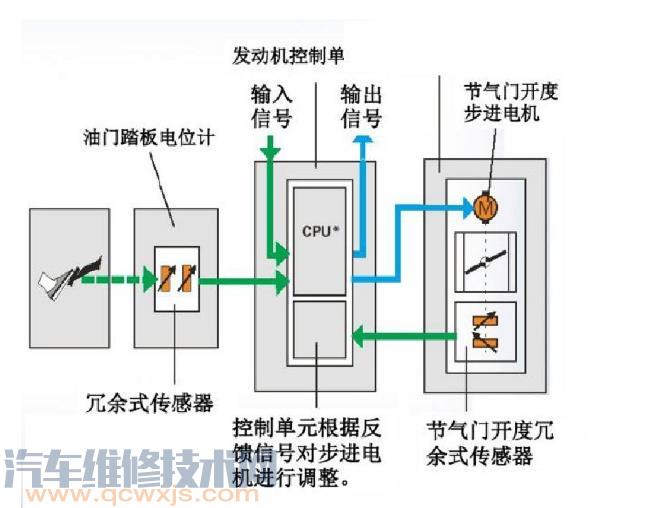

目前大眾新型汽車中普遍采用電子節氣門，取消了加速踏板和節氣門之間的拉鎖，轉而采用加速踏板位置傳感器。加速踏板位置傳感器向發動機控制單元提供駕駛員操作加速踏板的信息，發動機控制單元根據傳感器信號來控制節氣門開度。提高了節氣門操縱系統的傳輸效率及準確性。

加速踏板位置傳感器安裝在加速踏上。一般由兩個傳感器組成，如果一個傳感器信號失真或中斷，另一個傳感器處于怠速位置，則發動機進入怠速工況。如果是負荷工況，則發動機轉速上升緩慢。若兩個傳感器同時出現故障，則發動機高怠速（1500r/min）運轉。

加速踏板位置傳感器電路圖如下圖所示。


G79-加速踏板位置傳感器；G185-加速踏板位置傳感器2；G186-電子節氣門操作的節氣門驅動裝置；G187-在電子油門操作中節氣門驅動裝置的角度傳感器1；G188-在電子油門操作中節氣門驅動裝置的角度傳感器2；J220-Motroic控制單元；J338-節氣門控制單元；J519-車載電網控制單元；T6x-6芯黑色插頭連接；T6h-6芯黑色插頭連接；T80-80芯黑色插頭連接


節氣門位置傳感器G185和G79的工作電壓為發動機控制單元從T80/18和T80/8提供的5V參考電壓，傳感器通過發動機控制單元內部接地，傳感器信號分別從T80/45和T80/7針腳輸入發動機控制單元。

節氣門控制單元J338內有節氣門驅動電動機G186，以及節氣門開度傳感器G187、G188。G187、G188正常工作狀態下只用到一個，當一個傳感器故障或信號失效后啟用另一個。節氣門開度傳感器的工作電壓為發動機控制單元的T80/55端子通過地址碼106提供的5V參考電壓（見圖3-16）。傳感器通過發動機控制單元T80/61針腳在內部接地，傳感器信號分別通過T80/68和T80/75針腳輸入發動機控制單元。節氣門驅動電動機G186是通過發動機控制單元T80/80和T80/66針腳控制的。

在駕駛員操縱加速踏板時，加速踏板位置傳感器G79、G185產生相應的電壓信號，分別通過T80/45和T80/33針腳輸入發動機控制單元，控制單元根據當前的工作模式、踏板移動量和變化率解析駕駛員意圖，計算出對發動機扭矩的基本需求，得到相應的節氣門轉角的基本期望值。然后再經過CAN總線和整車控制單元進行通信，獲取其他工況信息以及各種傳感器信號，如發動機轉速、擋位、節氣門位置、空調能耗等，由此計算出整車所需求的全部扭矩，通過對節氣門轉角期望值進行補償，得到節氣門的最佳開度，并且T80/80和T80/66針腳驅動控制電機G186，使節氣門達到最佳的開度位置。節氣門位置傳感器G187、G188則把節氣門的開度信號反饋給發動機控制單元，形成閉環的位置控制。
