霍爾傳感器、進氣溫度/壓力傳感器電路圖識讀
10-24
霍爾傳感器、進氣溫度/壓力

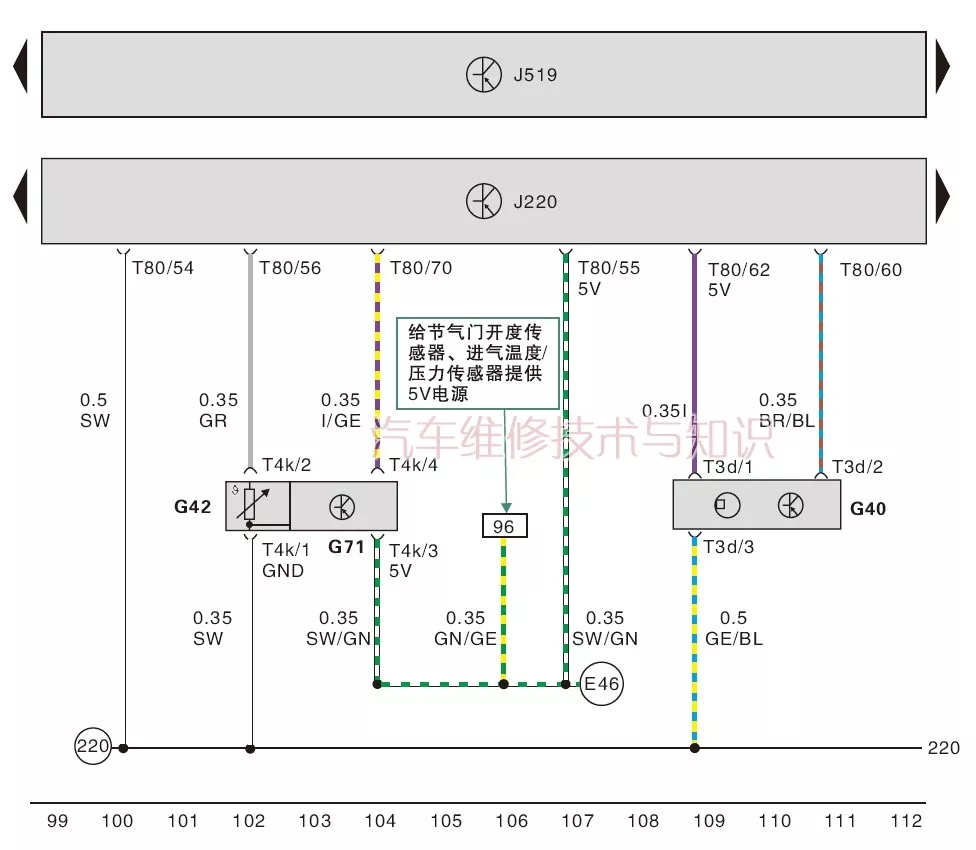

傳感器電路圖如下圖所示。
G40-霍爾傳感器；G42-進氣空氣溫度傳感器；G71-進氣壓力傳感器；J220-Motronic控制單元；J519-車載電網控制單元；T3d-3芯黑色插頭連接；T4k-4芯黑色插頭連接；T80-80芯黑色插頭連接；220-發動機線束中的接地連接（傳感器接地）；E46-噴射裝置線束的正極連接1（5V）
霍爾式凸輪軸位置傳感器是利用霍爾效應原理制成的凸輪軸位置傳感器。如上圖所示，霍爾傳感器G40為三線制傳感器，傳感器T3d/1腳為傳感器供電來自發動機控制單元T80/62端子的5V參考電壓，T3d/2為傳感器信號輸出端送至發動機空盒子單元T80/60端子，T3d/3為傳感器接地。凸輪軸上有傳感器的脈沖輪，當脈沖輪的齒和齒隙都移過傳感器時，永久磁鐵磁力線的通量密度就會改變，并由霍爾傳感器IC探測到。霍爾傳感器IC根據磁場強度變化產生高低電壓信號，控制單元根據信號判斷凸輪軸的位置。
G42進氣溫度傳感器和G71進氣壓力傳感器制成一體，為四線制傳感器。T4k/1腳為傳感器接地端，T4k/2為進氣溫度信號輸出端傳遞給發動機控制單元T80/56端子，T4k/3為發動機控制單元通過T80/55端子提供的5V參考電壓，T4k/4是進氣壓力傳感器信號輸出送至發動機控制單元T80/70端子。
G42進氣溫度傳感器為負溫度系數的熱敏電阻，當溫度升高時，電阻阻值減小，溫度降低時，電阻阻值增大，隨著電路中電阻的變化，導致電壓發生變化，從而產生不同的電壓信號。
