故障所屬系統范圍：暫無

適用車型：艾力紳

中文含義解釋：
P0351：1號氣缸點火線圈電路故障
P0352：2號氣缸點火線圈電路故障
P0353：3號氣缸點火線圈電路故障
P0354：4號氣缸點火線圈電路故障

英文含義：暫無

P0354故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關旋至ON(II)位置。
02 利用HDS清除DTC。
03 起動發動機。
04 利用HDS檢查未知或確定的DTC。是否顯示DTCP0351、P0352、P0353或P0354？
是，進入步驟05。
否，間歇性失效

此時系統正常。檢查點火線圈與PCM插頭間連接不良或松動故障。
05 將點火開關旋至LOCK(0)位置。
06 將故障氣缸的點火線圈與另一個氣缸的點火線圈調換。
07 起動發動機。
08 利用HDS檢查未知或確定的DTC。DTC是否顯示在已更換氣缸的位置？
是，更換故障點火線圈，然后進入步驟25。
否，進入步驟09。
09 將點火開關旋至LOCK(0)位置。
10 檢查發動機蓋下保險絲/繼電器盒內13號點火線圈保險絲(15A)。保險絲是否完好？
是，進入步驟11。
否，進入步驟12。
11 測試發動機蓋下保險絲/繼電器盒內的點火線圈繼電器(A)。

點火線圈繼電器是否完好？
是，進入步驟15。
否，更換點火線圈繼電器，然后進入步驟25。
12 拆下發動機蓋下保險絲/繼電器盒內的點火線圈繼電器(A)。

13 斷開所有點火線圈3芯插頭。
14 檢查1號點火線圈3芯插頭1號端子與車身搭鐵線間的導通性。

是否導通？
是，排除點火線圈與點火線圈繼電器間線束短路故障。并且更換13號點火線圈（15A）保險絲，然后進入步驟25。
否，檢查發動機蓋下保險絲/繼電器盒，如果需要更換它，然后進入步驟25。
15 重新安裝點火線圈繼電器。
16 從故障氣缸斷開點火線圈3芯插頭。
17 將點火開關旋至ON(II)位置。
18 測量故障氣缸爆震傳感器點火線圈3芯插頭1號端子與車身搭鐵線間電壓（如下表格）。

是否為電池電壓？
是，進入步驟19。
否，排除點火線圈與點火線圈繼電器間線束斷路故障，然后進入步驟25。
19 將點火開關旋至LOCK(0)位置。

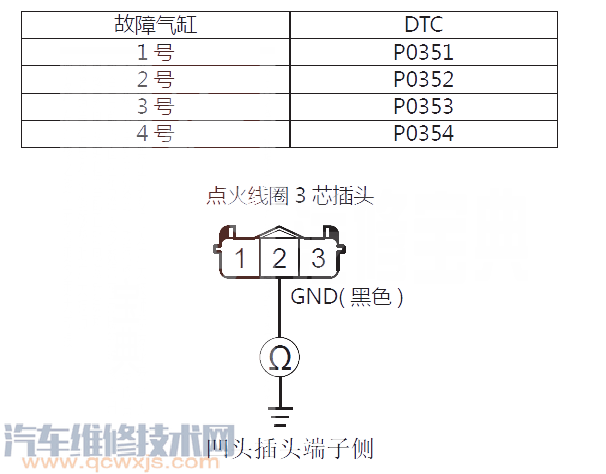

20 檢查故障氣缸點火線圈3芯插頭2號端子與車身搭鐵線間的導通性(入下表格)。

是否導通？
是，進入步驟21。
否，排除點火線圈與G101間線束斷路故障，然后進入步驟25。
21 利用HDS短接SCS線。
22 斷開PCM插頭C（49芯）。
23 檢查車身搭鐵線與故障氣缸適合的PCM插頭端子間的導通性。（如下表格）。

是否導通？
是，排除PCM與點火線圈間線束短路故障，然后進入步驟25。
否，進入步驟24。

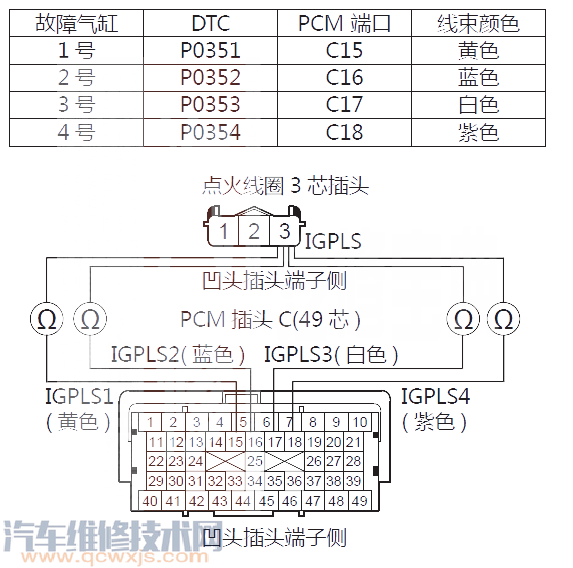

24 檢查故障氣缸的相應點火線圈3芯插頭3號端子與相應PCM插頭端子之間的導通性（如下表格）。

是否導通？
是，進入步驟31。
否，排除PCM與點火線圈間線束斷路故障，然后進入步驟25。
25 將點火開關旋至LOCK(0)位置。
26 重新連接所有插頭。
27 將點火開關旋至ON(II)位置。
28 利用HDS重新設置PCM。
29 進行PCM怠速學習程序。
30 利用HDS檢查未知或確定的DTC。是否顯示DTCP0351、P0352、P0353或P0354？
是，檢查點火線圈與PCM插頭間連接不良或松動故障，然后進入步驟01。
否，故障處理已完成。如果有任何未知或確定的DTC被顯示，進行所示DTC相關故障處理。
31 重新連接所有插頭。
32 如果PCM不是最新版本，將其更新，或更換一個已知運行良好的PCM。
33 利用HDS檢查未知或確定的DTC。是否顯示DTCP0351、P0352、P0353或P0354？
是，檢查點火線圈與PCM插頭間連接不良或松動故障。如果PCM已更新，更換一個已知運行良好的PCM，然后重新檢查。如果PCM被更換，進入步驟01。
否，如果PCM被更新，故障處理已完成。如果PCM被更換，更換原來的PCM。如果有任何未知或確定的DTC被顯示，進行所示DTC相關故障處理。
