紳寶X65汽車故障碼P2101是什么故障紳寶X65P2101故障碼是什么原因

12-08

紳寶X65故障碼P2101詳細介紹如下：

故障所屬系統范圍：暫無

適用車型：紳寶X65

中文含義解釋：
P0122：電子節氣門位置傳感器1#線路低電壓
P0123：電子節氣門位置傳感器1#線路高電壓
P0222：電子節氣門位置傳感器2#線路低電壓
P0223：電子節氣門位置傳感器2#線路高電壓
P0641：ETC參考電壓A#幅值故障
P0651：ETC參考電壓B#幅值故障
P2101：ETC驅動二階診斷錯誤
P2135：電子節氣門位置傳感器1#、2#線路相關性故障

英文含義：暫無

P2101故障碼相關知識：

暫無

故障含義解析：
P0122：電子節氣門位置傳感器1#線路低電壓
01 DTC檢測條件
01-01 發動機運行中。
02 DTC觸發條件
02-01 ECM監測到TPS傳感器信號值小于3.5%。
03 可能的故障原因
03-01 TPS傳感器與ECM之間的線路對地短路或者斷路。
03-02 連接不良。
03-03 TPS傳感器故障。
P0123：電子節氣門位置傳感器1#線路高電壓
01 DTC檢測條件
01-01 發動機運行中。
02 DTC觸發條件
02-01 ECM監測到TPS傳感器信號值大于96.5%。
03 可能的故障原因
03-01 TPS傳感器與ECM之間的線路對電源短路。
03-02 連接不良。
03-03 TPS傳感器故障。
P0222：電子節氣門位置傳感器2#線路低電壓
01 DTC檢測條件
01-01 發動機運行中。
02 DTC觸發條件
02-01 ECM監測到TPS傳感器線路2信號值小于3.5%。
03 可能的故障原因
03-01 TPS傳感器與ECM之間的線路對地短路或者斷路。
03-02 連接不良。
P0223：電子節氣門位置傳感器2#線路高電壓
01 DTC檢測條件
01-01 發動機運行中。
02 DTC觸發條件
02-01 ECM 監測到TPS 傳感器線路2 信號值大于96.5%。
03 可能的故障原因
03-01 TPS 傳感器與ECM 之間的線路對電源短路。
03-02 連接不良。
03-03 TPS 傳感器故障。
P0641：ETC參考電壓A#幅值故障
01 DTC檢測條件
01-01 控制器上電。
02 DTC觸發條件
02-01 傳感器供電的5V參考電壓A電壓高于5.5V或者低于4.5V的時間超過500ms。
03 可能的故障原因
03-01 5V 參考電壓A電路被短路。
03-02 強烈的外界電磁干擾。
03-03 ECM 內部5V 參考電壓A電源電路受損。
P0651：ETC參考電壓B#幅值故障
01 DTC檢測條件
01-01 控制器上電。
02 DTC觸發條件
02-01 傳感器供電的5V參考電壓B電壓高于5.5V或者低于4.5V的時間超過500ms。
03 可能的故障原因
03-01 5V 參考電壓B電路被短路。
03-02 強烈的外界電磁干擾。
03-03 ECM 內部5V 參考電壓B電源電路受損。
P2101：ETC驅動二階診斷錯誤
01 DTC檢測條件
01-01 控制器上電。
02 DTC觸發條件
02-01 節氣門開度實際值和預估值之間的差別（絕對值）超過一定值（5%），并且這種狀態持續時間超過240ms。
03 可能的故障原因
03-01 強烈的外界電磁干擾。
03-02 電子節氣門被異物卡?。词箷r間很短）。
03-03 兩路節氣門位置信號線路接反。
03-04 兩路節氣門閥片驅動線路接反。
03-05 電子節氣門驅動不正常（即使時間很短）。
P2135：電子節氣門位置傳感器1#、2#線路相關性故障
01 DTC檢測條件
01-01 控制器上電。
02 DTC觸發條件
02-01 兩路節氣門傳感器讀到的電壓值所代表的節氣門位置之差大于一定值（12%），并且持續的時間超過400ms。
03 可能的故障原因
03-01 強烈的外界電磁干擾。
03-02 節氣門傳感器1

2線路連接不良。
03-03 節氣門傳感器故障。

故障原因及解決方法：
01 DTC檢測步驟：在進行下列步驟之前，確認蓄電池電壓為正常電壓。
01-01 關閉點火開關及所有用電器。
01-02 將診斷儀BDS連接至車輛診斷接口上。
01-03 打開點火開關。
01-04 用診斷儀讀取和清除DTC。
提示：使用最新的軟件檢測。
01-05 關閉點火開關及所有用電器，3-5 秒后重新打開點火開關。
01-06 用診斷儀讀取DTC。
01-07 如果檢測到DTC，則說明車輛有故障，請進行相應的診斷步驟。如果沒有檢測到DTC，則說明先前檢測到的故障為偶發性故障。
02 診斷步驟：
提示：故障排除后，重新驗證DTC及癥狀是否存在。
02-01 斷開節氣門控制器連接插頭T6d，檢查T6d連接插頭是否有裂痕和異常，針腳是否腐蝕、生銹。
是

清潔連接插頭及針腳。
否

進行第02-02步。

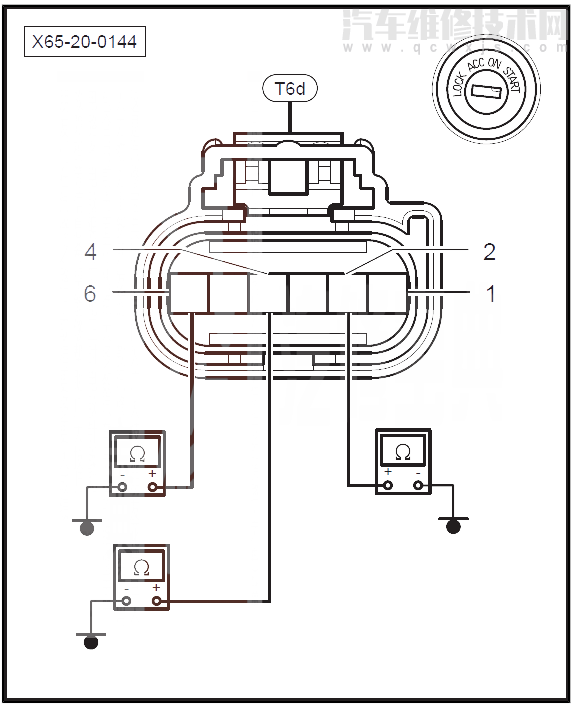

02-02 測量節氣門位置傳感器插頭T6d/4針腳與T6d/5針腳之間是否導通。
是

進行第02-03步。
否

節氣門位置傳感器故障，更換節氣門控制器。

02-03 拆卸電子節氣門總成。

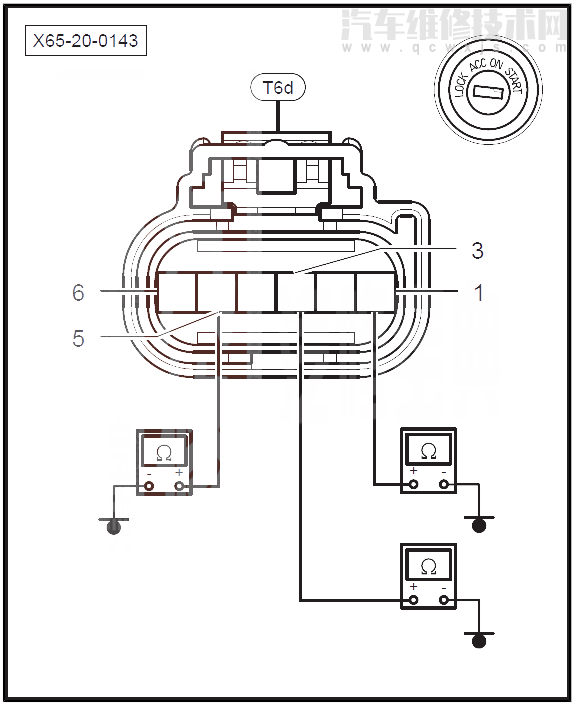

02-04 手動扳動節氣門翻板，測量節氣門位置傳感器插頭T6d/3針腳與T6d/4針腳之間關閉、完全打開、從關閉到完全打開三種狀態下的阻值是否變化。
是
