廢氣再循環(EGR)系統,故名思議,就是把發動機排出的廢氣再引入進氣系統,隨新鮮空氣混合氣進入汽缸,再次參與燃燒過程。
EGR(Exhaust Gas Recirculation)廢氣再循環是指把發動機排出的部分廢氣回送到進氣歧管,并與新鮮混合氣一起再次進入氣缸。由于廢氣中含有大量的CO2等多原子氣體,而CO2等氣體不能燃燒卻由于其比熱容高而吸收大量的熱,使氣缸中混合氣的最高燃燒溫度降低,從而減少了NOx的生成量。
也可以理解為廢氣再循環是針對發動機排氣中有害氣體之一的氮氧化合物所設置的汽車尾氣凈化裝置。
廢氣再循環(EGR)的作用主要是為了減少氮氧化物(Nox)的排放。
采用EGR,汽缸內可燃混合氣中的CO2等惰性氣體比例增加,導致燃燒速度降低,同時混合氣的比熱容增加,致使最高燃燒溫度降低;高溫、富氧是NOx生成的條件,兩者缺一不可,所以把燃燒溫度降低以后,抑制了NOx的生成。

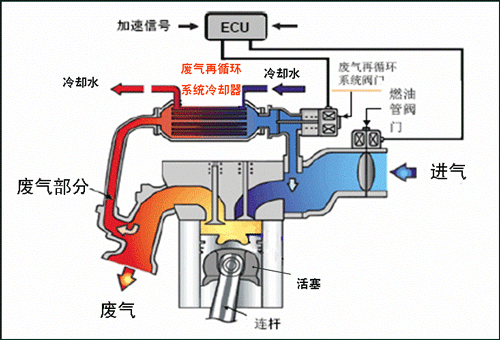

廢氣再循環可分為內外兩部分循環。內部再循環是指在進排氣門分別由兩根凸輪軸操縱的發動機中,通過根據運行情況調節進排氣凸輪相位的方法實現在氣門疊開階段進行的循環。外部再循環是指一般從發動機排氣管引出一部分廢氣,通過進氣門將該部分廢氣混入空氣中送回氣缸,形成再循環。
EGR工作機理
廢氣再循環系統(Exhaust GasRecirculation)簡稱EGR,是將柴油機或汽油機產生的廢氣的一小部分再送回氣缸。
再循環廢氣由于具有惰性將會延緩燃燒過程,也就是說燃燒速度將會放慢從而導致燃燒室中的壓力形成過程放慢,這就是氮氧化合物會減少的主要原因。
另外,提高廢氣再循環率會使總的廢氣流量(mass flow) 減少,因此廢氣排放中總的污染物輸出量將會相對減少。EGR系統的任務就是使廢氣的再循環量在每一個工作點都達到最佳狀況,從而使燃燒過程始終處于最理想的情況,最終保證排放物中的污染成份最低。由于廢氣再循環量的改變會對不同的污染成份可能產生截然相反的影響,因此所謂的最佳狀況往往是一種折衷的,使相關污染物總的排放達到最佳的方案。比方說,盡管提高廢氣再循環率對減少氮氧化物(NOx)的排放有積極的影響, 但同時這也會對顆粒物和其他污染成份的增加產生消極的影響。
