活塞環安裝方法:

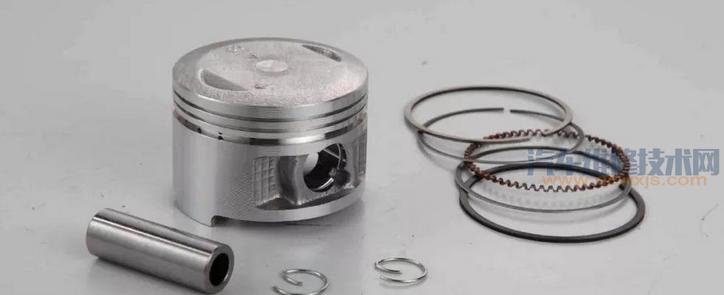

1、安裝順序是由下往上安裝,所以要先安裝油環,然后再安裝氣環。

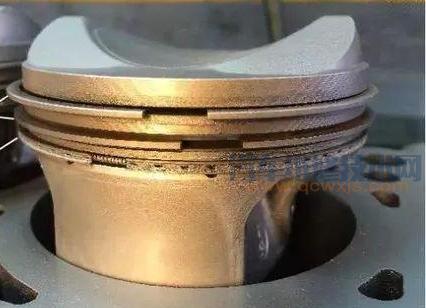

安裝組合油環的方法,將襯環裝入活塞油環槽內,需要注意襯環開口不能重疊;安裝下鋼片、上鋼片,不可用工具撐開開口。安裝時,先將下鋼片一端卡入環槽,且用大拇指按住鋼片端口位置,另一只手大拇指順其鋼片側面滑入環槽內,然后用同樣方法裝入上鋼片。勿將下上鋼片同裝在襯環的一側;為避免在活塞推入氣缸時,可能造成的襯環開口重疊,請將上下鋼片開口與襯環接頭錯開90~120度。安裝后,用手輕輕旋轉組合油環,應平滑無卡滯現象。

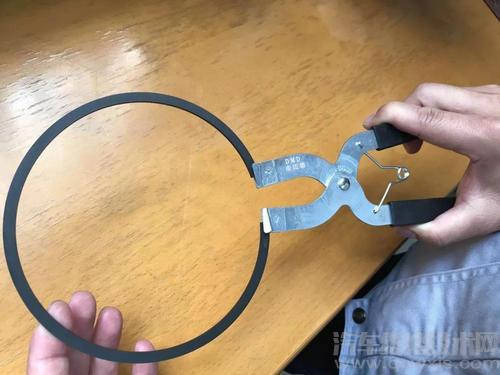

安裝氣環的方法:使用專用工具依次安裝二道氣環、一道氣環,切勿將第一道與第二道氣環顛倒安裝;安裝時,應將有標記(HYR、HY、CSR、TLK、ALS、H、R等)的一面朝上(活塞頭部方向);將氣環的開口位置相互錯開180度,不要將開口置于活塞銷方向。
2、每道環在安裝的時候,不能過分撐開活塞環開口,以剛能套入活塞為佳;
3、在活塞環組裝入氣缸前,需要調整好各道環的開口位置。
1.錐形斷面活塞環,安裝時錐面應向上。
2.活塞環平裝入氣缸套內,接口處要有一定的開口間隙。
5.活塞環應裝在活塞上,在環槽中,沿高度方向要有一定的邊間隙。
