一輛2010款雷克薩斯LS600hL車，搭載阿特金森8缸2UR-FSE發動機，配備L110F混合動力傳動橋（內含2組650V永磁電機）。車主反映，接通點火開關，發動機一直運轉，組合儀表上多個故障燈點亮，且車輛無法行駛。

故障診斷

接車后試車，接通點火開關，車輛能夠進入READY-ON模式，發動機一直運轉，轉速約為1200r/min；組合儀表上無充放電顯示，發動機故障燈、主警告燈、PCS（預碰撞安全系統）燈點亮，并出現“檢查混合動力系統請立即將車輛停在安全地點，請聯系經銷商”提示；將換擋桿置于D擋，組合儀表上的READY指示燈熄滅，發動機熄火，車輛無法行駛。

使用故障檢測儀檢測，發現在混合動力控制模塊內存儲有故障代碼“P2797-865輔助變速器油泵驅動器”，其中“865”為子代碼。查看維修手冊得知，子代碼“865”代表輔助變速器油泵控制性能不良，且故障代碼“P2797-865”的檢測條件為混合動力控制模塊接收到來自輔助變速器油泵電動機控制器的異常狀態信號。

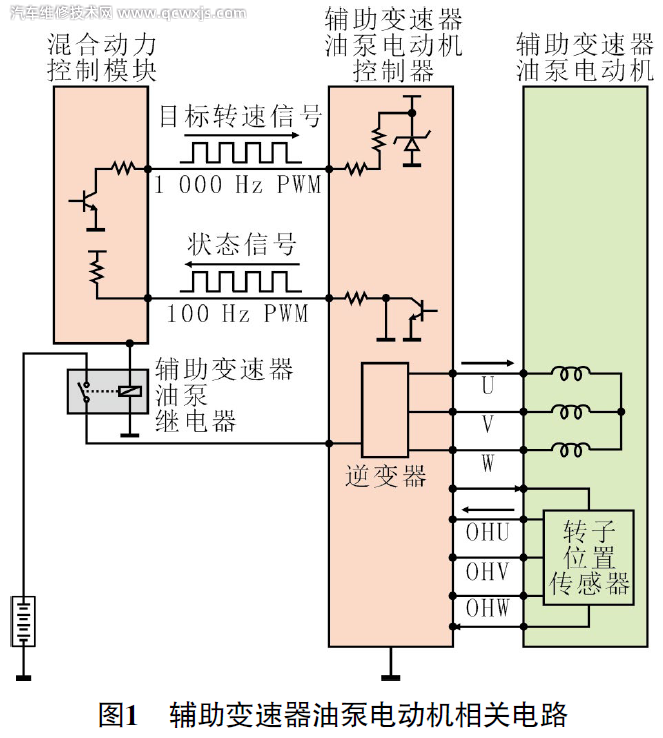

查看輔助變速器油泵電動機控制電路（圖1）得知，輔助變速器油泵電動機控制器根據混合動力控制模塊發出的目標轉速信號控制輔助變速器油泵電動機的轉速，同時輔助變速器油泵電動機控制器還會將輔助變速器油泵電動機的狀態信號反饋至混合動力控制模塊。

接通點火開關，使用故障檢測儀對輔助變速器油泵電動機進行主動測試，變速器位置沒有傳出輔助變速器油泵電動機工作的響聲。輔助變速器油泵電動機控制器安裝在散熱器框架上，檢查發現安裝良好無松動，且外觀無磕碰損傷。接通點火開關，測量輔助變速器油泵電動機控制器的供電，正常。輔助變速器油泵電動機控制器通過自身外殼搭鐵，并沒有單獨的搭鐵線。斷開點火開關，測量輔助變速器油泵電動機控制器外殼與車身之間的電阻，為6.03Ω，偏大（正常約為0.1Ω），懷疑輔助變速器油泵電動機控制器與車身搭鐵之間出現虛接。拆卸輔助變速器油泵電動機控制器，發現輔助變速器油泵電動機控制器的固定螺栓安裝孔有明顯的銹蝕痕跡（圖2），推斷故障是由此引起的。

使用砂紙與除銹劑對輔助變速器油泵電動機控制器的固定螺栓安裝孔進行除銹處理后裝復試車，車輛能夠正常行駛，故障排除。

在檢查通過自身殼體進行搭鐵的元器件時，不能只憑安裝是否牢靠來判斷其搭鐵情況，一定要用萬用表測量其殼體與車身之間的電阻，這樣才能避免走彎路。
