【適用于東風風神S30汽車1.6L（N6A 10FX3A PSA）】


東風風神s30發動機正時皮帶拆卸步驟

1. 關閉點火鑰匙，斷開蓄電池負極電纜。

2. 擰緊發動機支撐架（下圖）上的2個固定螺母，將其固定在車身上。



3. 按上圖，先用吊桿鉤住發動機的兩個吊耳，再用吊桿螺栓和螺母鉤住吊桿，然后用力旋轉，將其固定在發動機支撐架上。

4. 拆卸發動機偏轉限位襯（下圖中的1）、發動機偏轉限位襯隔套以及固定螺母。



5. 拆卸發動機右支架總成（上圖中的2）。

6. 按下圖所示，用飛輪定位桿定位發動機飛輪。



7. 拆卸發動機附件傳動皮帶。

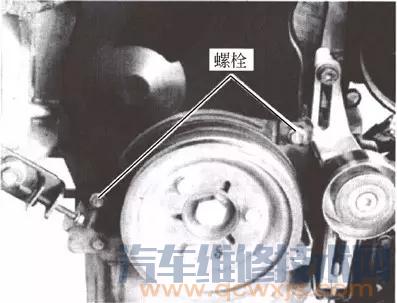

8. 按圖所示，拆卸正時齒輪室上蓋板的5個螺栓。


9. 按圖所示，拆卸正時齒輪室上蓋板的2個螺栓，取下正時齒輪室上蓋板。

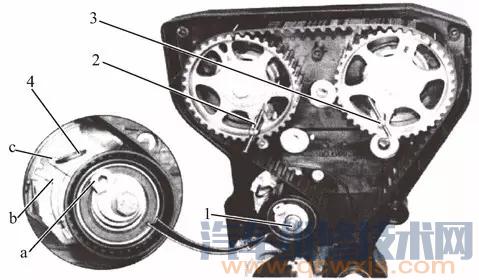

10. 安裝進氣凸輪軸定位銷（下圖中的2）和排氣凸輪軸定位銷（下圖中的3）。
注意：進氣凸輪軸定位銷和排氣凸輪軸定位銷應該能夠容易地插入定位。


1—張緊輪固定螺母；2—進氣凸輪軸定位銷；
3—排氣凸輪軸定位銷；4—張緊輪固定銷；
a—內六角孔；b—張緊輪底板缺口；c—張緊指示器


11. 擰松張緊輪固定螺母（上圖中的1）。

12. 用內六角扳手插入內六角孔（上圖中的a），逆時針轉動張緊輪以便將張緊輪固定銷（上圖中的4）安裝到位。

13. 逆時針方向轉動張緊輪指示器（上圖中的c）定位在圖中的b處，便可將正時皮帶置于最松弛狀態。

14. 拆卸曲軸帶輪3個固定螺栓，取下曲軸皮帶輪（下圖）。



15. 拆卸正時齒輪室下蓋板的固定螺栓，取下正時齒輪室下蓋板，取下正時皮帶（下圖）。



東風風神s30的正時皮帶安裝步驟
1. 檢查并確認張緊輪轉動自如，無卡滯現象。

2. 先將正時皮帶上的標記“A”與曲軸齒輪上的槽口“D”對齊，再將皮帶保持夾放在曲軸齒輪上以便夾住正時皮帶，如下圖所示。

注意：正時皮帶上的箭頭標記應該沿著順時針方向。




3. 按照以下順序安裝正時皮帶：皮帶導輪→排氣凸輪軸正時齒輪→進氣凸輪軸正時齒輪→水泵皮帶輪→張緊輪。

4. 擰緊張緊輪，擰緊力矩為（21±4）N·m。

5. 把正時皮帶上“B”和“C”兩個標識與凸輪軸齒輪上的“E”標記一一對齊，如下圖所示。



6. 取下正時皮帶保持夾、飛輪定位桿、進氣凸輪軸定位銷和排氣凸輪軸定位銷。

7. 用內六角扳手插入內六角孔轉動，取下張緊輪固定銷。

8. 沿順時針方向轉動曲軸4周。
9. 用飛輪定位桿定位發動機飛輪。
10. 用進氣凸輪軸定位銷和排氣凸輪軸定位銷定位凸輪軸正時齒輪。

11. 檢查指針，應該不超過缺口處的左側，否則，應該重新調整皮帶張力。
注意：可以輕輕轉動凸輪軸以便定位。

12. 安裝正時齒輪室下蓋板。
13. 安裝曲軸皮帶輪。
14. 安裝正時齒輪室上蓋板。
15. 安裝發動機附件傳動皮帶。
16. 安裝發動機左支架總成。
