EGR閥是汽車發動機的一個重要的控制部件，EGR閥零件雖小但是作用很大哦，不了解EGR閥的小伙伴就一起和汽車維修網小編了解一下吧。

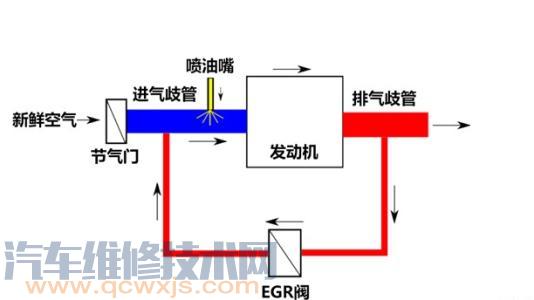

EGR閥的安裝位置

EGR閥自然是安裝在進氣管上。廢氣再循環（EGR閥）是把廢氣引入進氣管，降低進氣中氧含量，從而降低燃燒溫度，減少氮氧化合物的排放。但是，廢氣再循環，會影響發動機的功率，所以只在中等工況下才能進行，確保發動機既能降低污染，又能保證使用。

EGR閥的作用

廢氣再循環（EGR）系統按照是否設置有反饋監測元件，廢氣再循環系統可以分為開環控制EGR 系統與閉環控制EGR 系統。閉環控制EGR 系統與開環控制EGR 系統相比，只是在EGR閥上增設了一個EGR閥位置傳感器作為反饋信號，用以監測EGR閥開度的大小，使EGR率保持在最佳值。EGR閥位置傳感器檢測EGR 閥閥桿的上下移動位置，發動機ECU 以此確定閥門開度的大小，起到降低尾氣排放的作用。

EGR閥的結構

EGR閥位置傳感器結構如圖2所示，EGR 閥閥針與電位計的滑動觸點臂相連，占空比控制的EGR閥隨著占空比的變化，控制的真空吸力也不同，引起EGR 閥閥門開啟的大小也不一樣，閥桿上升的位移也不同。

EGR閥的工作原理
EGR閥閥桿上升，推動與之相連的滑動觸點臂的位置發生變化，從而使滑動觸點在滑動電阻上滑動，產生不同的電壓信號，這個信號會傳遞到發動機控制ECU，發動機控制ECU 以此監視EGR閥的位置，確保閥門對ECU 的指令作出正確的響應，從而調整和修正開啟EGR閥開啟時刻和占空比，精確控制再循環量的大小，以減小排放、改善性能。本田、別克、豐田等的某些車型都安裝有EGR閥位置傳感器。
