ABS的控制策略
汽車在制動時，車速與輪速之間產生速度差，車輪發生滑動現象。滑動率的定義為：

在非制動狀態（滑動率為0）下，制動附著系數等于0；

在制動狀態下，滑動率達到最優滑動率時，制動附著系數最大，在此之前的區域為穩定區域；

之后，隨著滑動率的增大制動附著系數反而減少，側向附著系數也下降很快，汽車進入不穩定區域，特別是當滑動率為100%時，側向附著系數接近于0，也就是汽車不能承受側向力，這是很危險的。

所以應將制動滑動率控制在穩定區域內。附著系數的大小取決于道路的材料、狀況以及輪胎的結構、胎面花紋和車速等因素。www.qcwxjs.cOm

在常見的ABS系統中，每個車輪上各安裝一個轉速傳感器，將有關各車輪轉速的信號輸入電子控制裝置。電子控制裝置根據各車輪轉速傳感器輸入的信號對各個車輪的運動狀態進行監測和判定，并形成相應的控制指令。制動壓力調節裝置主要由調壓電磁閥組成，電動泵組成和儲液器等組成一個獨立的整體，通過制動管路與制動主缸和各制動輪缸相連。制動壓力調節裝置受電子控制裝置的控制，對各制動輪缸的制動壓力進行調節。

ABS的工作原理

ABS防抱制動系統由汽車微電腦控制，當車輛制動時，它能使車輪保持轉動，從而幫助駕駛員控制車輛達到安全的停車。這種防抱制動系統是用速度傳感器檢測車輪速度，然后把車輪速度信號傳送到微電腦里，微電腦根據輸入車輪速度，通過重復地減少或增加在輪子上的制動壓力來控制車輪的打滑率，保持車輪轉動。在制動過程中保持車輪轉動，不但可保證控制行駛方向的能力，而且，在大部分路面情況下，與抱死〔鎖死〕車輪相比，能提供更高的制動力量。

ABS的工作過程可以分為常規制動，制動壓力保持制動壓力減小和制動壓力增大等階段。

在常規制動階段

ABS并不介入制動壓力控制，調壓電磁閥總成中的各進液電磁閥均不通電而處于開啟狀態，各出液電磁閥均不通電而處于關閉狀態，電動泵也不通電運轉，制動主缸至各制動輪缸的制動管路均處于溝通狀態，而各制動輪缸至儲液器的制動管路均處于封閉狀態，各制動輪缸的制動壓力將隨制動主缸的輸出壓力而變化，此時的制動過程與常規制動系統的制動過程完全相同。Www.qcwxjs.cOm

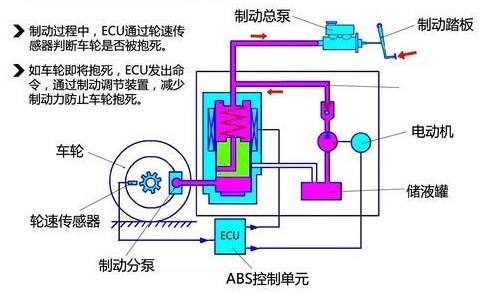

制動過程中

ABS電控單元(ECU)3不斷地從傳感器1和5獲取車輪速度信號，并加以處理，分析是否有車輪即將抱死拖滑。

如果沒有車輪即將抱死拖滑，制動壓力調節裝置2不參與工作，制動主缸7和各制動輪缸9相通，制動輪缸中的壓力繼續增大，此即ABS制動過程中的增壓狀態。
如果電控單元判斷出某個車輪(假設為左前輪)即將抱死拖滑，它即向制動壓力調節裝置發出命令，關閉制動主缸與左前制動輪缸的通道，使左前制動輪缸的壓力不再增大，此即ABS制動過程中的保壓狀態。Www.qcwxjs.cOm

若電控單元判斷出左前輪仍趨于抱死拖滑狀態，它即向制動壓力調節裝置發出命令，打開左前制動輪缸與儲液室或儲能器(圖中未畫出)的通道，使左前制動輪缸中的油壓降低，此即ABS制動過程中的減壓狀態。
