什么是電子手剎？

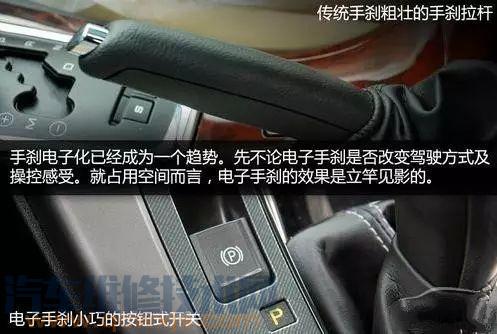

電子手剎是電子式駐車制動器的簡稱。電子手剎和傳統手剎相比，操作更為簡單而且省力。電子手剎使用小巧的按鈕取代了傳統的手剎拉桿，讓車內空間得到更好地利用。電子手剎配合各種電控單元及機構，可以在適當的時候剎車和駐車。而由于電子手剎的執行機構只接受電信號指令，所以電子手剎在車輛防盜系統中也起到很重要的作用。

二、電子手剎的種類

電子手剎電子手剎可分為鋼索牽引式以及整合卡鉗式兩種。

鋼索牽引式電子手剎

鋼索牽引式電子手剎的制動執行機構與傳統手剎無異，同為制動蹄式，只是把手動的拉索改為電動形式。正是因為鋼索牽引式電子手剎的加裝成本低，因而更利于車型的設計變更。

整合卡鉗式電子手剎

整合卡鉗式電子手剎需要專用的制動卡鉗和相關的駐車制動執行機構，因而成本相對比高。但整合卡鉗式電子手剎摒棄了鋼索牽引式子手剎的鋼索，采用了電線進行信號傳遞，因而更利于車輛組裝及手剎系統簡化。www.011315.cn

三、拉索式電子手剎的內部結構

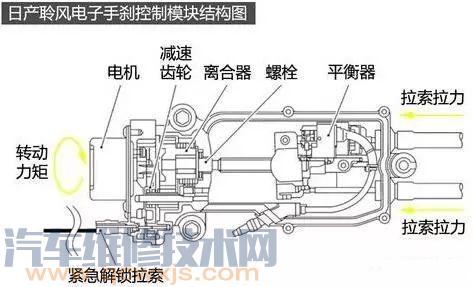

下圖是日產聆風的拉索式電子手剎執行機構內部結構圖。從結構圖中我們可以看到電機、減速齒輪組、離合器、螺紋軸、拉索平衡器以及緊急解鎖拉索。
當駕駛員拉動位于換擋桿附近的電子手剎按鈕時，電子手剎控制模塊接收到來自手剎按鈕的信號。如當前車輛的行駛狀態符合電腦中所預設的條件，控制模塊則會向執行機構的電機施加12V電壓讓其轉動。電機釋放的扭矩通過減速機構及離合器傳遞到螺紋軸上，螺紋軸的轉動帶動螺母軸向移動從而通過拉索平衡器拉緊控制左右后輪駐車制動蹄的拉索，實現后輪制動功能。


四、拉索式電子手剎的工作原理
了解了拉索式電子手剎的結構后，我們再來了解一下其工作邏輯。我們下面以奔馳配置于09年以后車型的拉索式電子手剎為例進行說明。


車速小于3.5km/h的工作邏輯：駕駛員通過按壓電子手剎開關發出實施手剎制動命令，手剎控制模塊的電機開始轉動拉緊后輪制動蹄拉索，后輪被制動了。車輛在駐車時，駕駛員可以通過踩油門讓車輛自動釋放手剎。

車速大于3.5km/h的工作邏輯：駕駛員按下并按住電子手剎開關會啟動緊急制動功能。當行車制動器工作正常時，會通過ESP系統(電控車輛穩定行駛系統)控制行車制動器對四個車輪的進行制動。當行車制動器出現故障時，電子手剎控制單元評估來自4個車輪的輪速傳感器信號，對后輪進行制動并防止后輪抱死；此時，點亮剎車燈的請求由電子手剎控制單元發出。www.011315.cn

五、卡鉗式電子手剎的內部結構

大眾邁騰的卡鉗式電子手剎驅動部件結構圖。從結構圖中我們可以看到電機、傳動皮帶、減速機構、心軸螺桿以及制動活塞。

當駕駛員拉動位于換擋桿附近的電子手剎按鈕時，電子手剎控制模塊接收到來自按鈕的信號。如當前車輛的行駛狀態符合電腦中所預設的條件，控制模塊則會向執行機構的電機施加12V電壓讓其轉動。電機釋放的扭矩通過減速機構傳遞到心軸螺桿，心軸螺桿通過螺栓螺母機構推動制動活塞軸向運動實現對后輪的制動。

六、卡鉗式電子手剎的工作過程

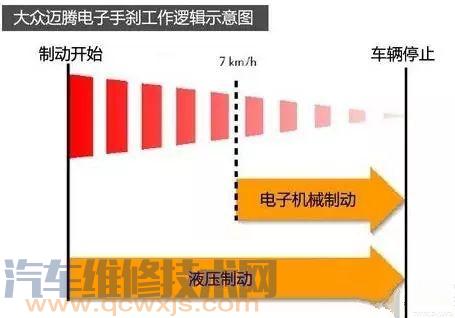

了解了卡鉗式電子手剎的結構后，我們再來了解一下其工作邏輯。我們下面以大眾邁騰的卡鉗式電子手剎為例進行說明。
車速小于7km/h的工作邏輯：駕駛員通過拉動電子手剎按鈕使用手剎，位于后輪剎車鉗上的手剎控制模塊電機開始轉動，對剎車盤施加制動力；同時傳統的液壓制動也介入工作，讓制動響應更加敏捷。車輛在駐車時，駕駛員通過踩油門或者踩剎車(使制動力達到10bar)能實現自動釋放手剎。

車速大于7km/h的工作邏輯：駕駛員拉動并拉住電子手剎開關會啟動動態緊急制動功能。當行車制動器工作正常時，會通過ESP系統(電控車輛穩定行駛系統)控制行車制動器對四個車輪的進行制動。www.011315.cn

六、電子手剎與傳統手剎在使用上的區別：
電子手剎只在低速區起效，而作為緊急制動功能也只在傳統液壓制動系統出現故障時才會介入(并非所有的電子手剎系統都帶有這種工作邏輯)。所以在一般情況下，電子手剎在高速行車時，只能進行傳統液壓制動操作而無法單獨制動后輪完成車輛甩尾動作(我們常說的“漂移”動作)。
在正常情況下，電子手剎只能用于低速制動及作為駐車制動器。

七、總結

傳統手剎的操作范圍更廣。在任何車速下，只要你拉動傳統手剎拉桿就能獲得相應的后輪制動力。而由于傳統手剎采用的是純機械傳動，因而后輪制動力的大小與駕駛員拉手剎的力度相關，且非常線性。

電子手剎的操作范圍比傳統手剎要窄，只能進行低速制動以及實現駐車制動功能。常見的電子手剎系統只有松和緊兩種狀態，無法精確并線性地控制后輪制動力。這就使得電子手剎難以在賽車、街道跑著等運動車型中普及。www.011315.cn

對于電子手剎帶有的緊急制動功能，編輯覺得這功能的性能及安全性好壞與廠商編寫的電子手剎控制模塊程序有關。像本文提到的奔馳電子手剎模塊中帶有的防止后輪打滑的控制邏輯則極大地提高了車輛在危險狀態下的安全性。對于其他配置了電子手剎的車型，我們還是不建議大家在高速行駛時使用電子手剎進行緊急制動。在高速行車時發現車輛液壓制動系統失靈時，應逐漸降擋利用發動機制動減低車速直至車速低于20km/h時再嘗試使用電子手剎進行緊急制動。
