車輛信息:
車型:朗逸1.6L,手動
行駛里程: 12966公里
故障現象:
該車行駛中偶爾EPC燈亮。
故障代碼及內容:
地址詞-----01(發動機):
1. 05482 P156A 008 加注/節氣門位置 有效性 間歇式
2. 05000 P1388 008 控制單元有故障 間歇式
3.05634 P1602 002 電源端子30低電壓 間歇式
可能原因:
1.車輛電源供電不足;
2.節氣門及油門踏板、控制單元供電線路故障;
3.節氣門及油門踏板、控制單元故障;
4.進氣及燃油供給系統有故障;
檢測過程:
因客戶反映該車出現該故障已來我站檢查2次了,該故障一直不能解決,客戶抱怨比較大。2012年5月5日預約客戶來站,由我和該組組長檢查該車EPC燈亮,用VAS5052進入發動機(地址-01后檢查故障存儲,顯示:
1.加注/節氣門位置 有效性間歇式;
2.控制單元有故障;
3.電源端子30低電壓 間歇式;
首先:
問診:據客戶講,車輛第一次出現該故障時行駛里程約為7600公里,到我站我站用電腦清除故障后又行駛了近半個月EPC燈又亮了,因客戶離我站較遠在做二保時來站檢查,經我站檢查電瓶及發電機供電電壓,發動機控制單元供電及搭鐵均正常,隨即更換了節氣門。
客戶開出去約一周時間后該故障再次出現。客戶再次來站,經詢問客戶關于外界因素外,我們首先邊試車邊進入發動機觀察測量值,進入發動機(01)----測量值(08)--第62組測量值(見下圖)。
經過各路面反復測試,各測量值均正常,故障也未出現,因節氣門已更換過,此時,只有檢查節氣門線路了,依照電路
圖(見上圖),測量節氣門體供電電壓:測量T6ad/2陣腳電壓為5伏,T6ad/3陣腳電壓為4.7伏,T6ad/5陣腳電壓為4.7伏,供電電壓正常,

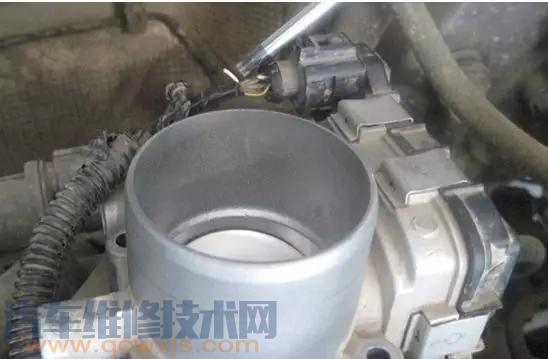

測量T6ad/6為打鐵線正常;測量信號線的電阻:測量J220的T80/61至G188的T6 ad/1的電阻電阻值為0.3歐姆,測量J220的T80/75至G187的T6 ad/4的電阻值為1.7歐姆并不斷跳動,測量該線無搭鐵現象,利用飛線對此線進行跨接時發現該線在節氣門插頭附近斷掉。
故障排除:
從新包好該線束,用VAS5052清除該系統故障后匹配節氣門體,跟蹤客戶車輛使用一切正常,故障排除。
故障分析及總結:
該車輛故障為節氣門信號線虛接所致,依該車故障內容,我們往往會忽略線路方面,使我們?cè)诰S修中變得較為復雜,從而忽略了細節,在今后維修中我們一定要做到,多詢問車主故障現象,在診斷故障方面務必嚴謹認真,反復的排查故障才能迎刃而解。
(汽車維修技朮wang www.011315.cn 原創 )
