速騰2.0車多個報警燈亮變速器擋位指示燈全亮發動機無法啟動

01-11

故障現象：

一輛2007年款速騰2.0汽車，搭載09G自動變速器。該車發動機無法啟動。

故障診斷：

詢問駕駛?cè)说弥撥囉袝r接通點火開關后儀表板上多個報警燈點亮，儀表盤上自動變速器擋位指示燈全亮，無法顯示變速器擋位，且接通點火開關至啟動位置，起動機不轉動；而有時在接通點火開關時，儀表盤沒有任何反應。

接車后試車，發現在接通點火開關后儀表板上多個報警燈點亮，故障確實存在。連接VAS5052對車輛進行檢測，其結果如下圖所示，CAN驅動總線上的電控單元都無法到達。進入數據總線診斷接口（19）讀取測量值模塊（011），進入顯示組125和126，發現CAN驅動總線上的電控單元無通信。

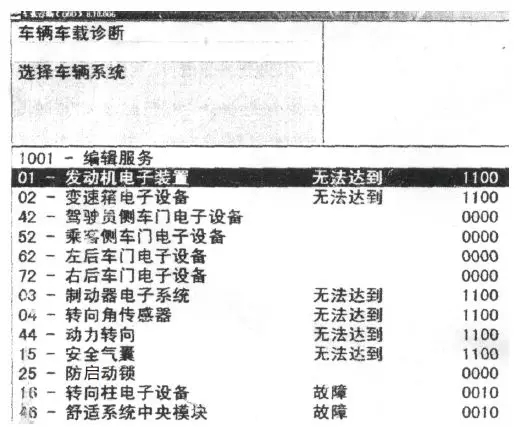

VAS5052的檢測結果（截屏）

經分析認為，造成上述故障現象的原因可能為數據總線診斷接口損壞，CAN驅動總線的線路存在短路或斷路及某電控單元內部故障等。

接著斷開數據總線診斷接口（J533）的連接器（T20），根據電路圖（下圖），用萬用表測量T20的端子6和端子16到CAN驅動總線上各電控單元間的線路，均無短路和斷路現象；對2條CAN線進行測量，2條線間也無短路，初步判斷線路正常。因此，懷疑故障是由某電控單元內部存在短路造成的。

數據總線診斷接口（J533）相關電路

于是將與CAN驅動總線相連的電控單元的連接器逐一斷開并試車，發現當斷開安全氣囊電控單元連接器時，發動機可以啟動。此時，用VAS5052檢測，CAN驅動總線上的電控單元恢復通信，而將該連接器裝復后，故障也沒有再出現。懷疑是該連接器存在問題，導致故障發生。對連接器進行處理后裝復，并清除故障碼后試車，故障消失。

然而過了幾天，該故障重現。連接VAS5052，其檢測結果仍然如上圖所示，說明故障仍然存在，再次斷開安全氣囊電控單元連接器，但故障依舊。

進一步分析，懷疑點火開關存在故障。該車點火開關相關電路，如下圖所示。測量點火開關（D）到轉向柱電子裝置電控單元（J527）之間的線路，均正常。

點火開關相關電路

點火開關的15號電源線（ACC擋）和50號電源線（啟動擋）從J527到車載電網電控單元（J519）是單線控制，如下圖所示，其他擋位通過CAN線傳遞，測量各線路，均未發現異常。但在測量J519上的15號供電繼電器（J329）時發現J329無電源輸出。
