車型:A6(C7) 公里數：64356KM 年份：14年 故障頻率：一直（當前）

故障現象確認
故障現象：雨刮刮試會抖下，但不能正常刮試（偶爾不動）
故障診斷：使用奧迪ODISS診斷軟件進行診斷和自診斷讀取故障，報以下故障且當前存在：
1）雨刮電機控制馬達無通訊；
2） 雨量/光亮識別傳感器不可信信號；
3）本地總線LIN2電路故障；
4）防盜報警裝置無通訊，、報警喇叭無通訊；
5）左前乘客側碰撞傳感器對地短路/斷路。
防盜及氣囊都報故障以及LIN2線路故障等當前存在：客戶反映車子開的不多，剛好下雨發現雨刮不能刮了；同時氣囊燈其它維修站反應是碰撞傳感器壞了。車子確定沒有出過事故。現在主要解決雨刮不工作問題其他幫一起查下。

故障診斷
對接完之后，通過診斷引導檢測及查詢電路圖發現：
1）雨刮系統是由J519（車載電網控制模塊）通過LIN1控制及保險絲架B ST3(SB8)對雨刮控制模塊J400供電；
2）LIN2總線則是空調系統中G395制冷劑壓力/溫度傳感器和G657新鮮空氣質量/濕度傳感器與J519進行通訊傳播信號；
3）防盜報警屬于防盜報警系統由J393舒適/便捷系統控制模塊通過G578防盜報警裝置監測和控制H12報警喇叭；
4）安全氣囊故障燈是由氣囊控制模塊J234給G284左前乘客側碰撞傳感器供電并實現信號監測的。
根據原理這四套系統是互不干擾的，用常規方式逐一檢查；

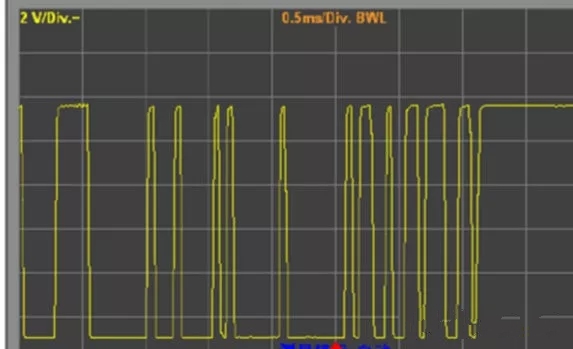

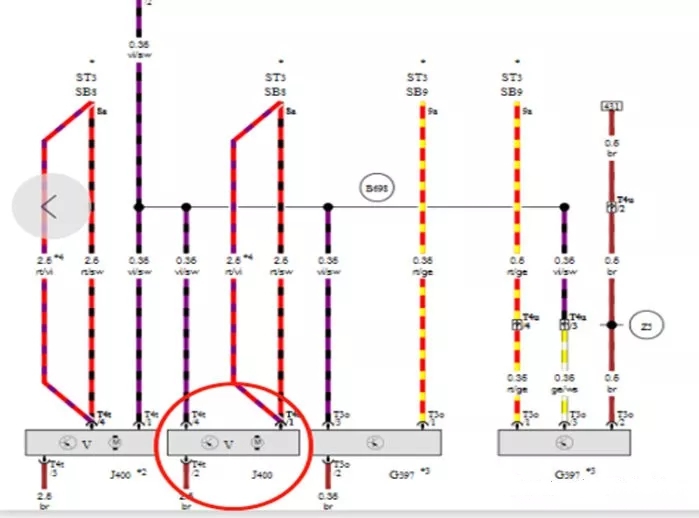

雨刮系統通過電路圖（示圖1）拔下雨刮電機總成插頭，鑰匙打開用萬用表及試燈測量電壓供電，供電電壓12V電壓正常，搭鐵線導通，LIN1信號電壓8V-12V及波形正常，技師判斷雨刮電機J400總成故障，報價同意更換后，故障現象依舊。


圖（1）
雨刮臂不安裝電機能夠轉動，安裝后掛不動雨刮片抖動，重讀故障碼，顯示雨刮電機控制模塊無通訊（非當前存在），時有時無，懷疑是接觸不良導致電流不穩定，檢查雨刮電機負極搭鐵點無異常。
筆者發現LIN2同時報故障且都由J519同一模塊信號輸出控制，懷疑LIN線干擾，于是開始解決LIN2電路故障，

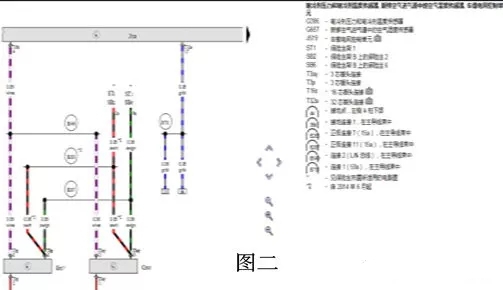

查看電路圖（示圖2）拔下LIN2用戶G395、G657，測量LIN2電壓為12V（具備驅動能力 能夠驅動試燈），明顯不正常（標準為8-12V左右虛電）。

斷定LIN2線對正極短路，鑒此有兩種情況：

1）外部線路短路；
2)LIN2總輸出端內部短路即J519內部短路。
按照從簡到難，查看電路圖（示圖2）先挑下J519單元T16C插頭上4號腳，重新測量LIN2電壓依舊12V左右且實電，同時電腦重新讀取故障碼，LIN2線電路故障消失，當前存在“與制冷劑壓力傳感器無通訊”和“與新鮮空氣質量/濕度傳感器無通訊”，借此排除J519內部LIN2短路，最后檢查線路，懷疑是LIN2用戶的供電線和LIN線短路，查到G395和G657供電是由保險絲架BST1（SB2/SB6），拔下供電保險絲后測量LIN2無信號電壓，復原J519上的T16C針腳插頭，測量LIN2電壓為8V-12V虛電，且故障不再顯示總線LIN2電路故障仍是當前存在“與制冷劑壓力傳感器無通訊”和“與新鮮空氣質量/濕度傳感器無通訊”，由此斷定是G395和G657供電線與LIN線短路，檢查發現雨刮蓋板下有積水且相關線路已被老鼠咬破和咬斷其中包含了LIN2總線及G395/G657供電線，（其兩者短路的介質是 下水道堵塞殘留的的污水）

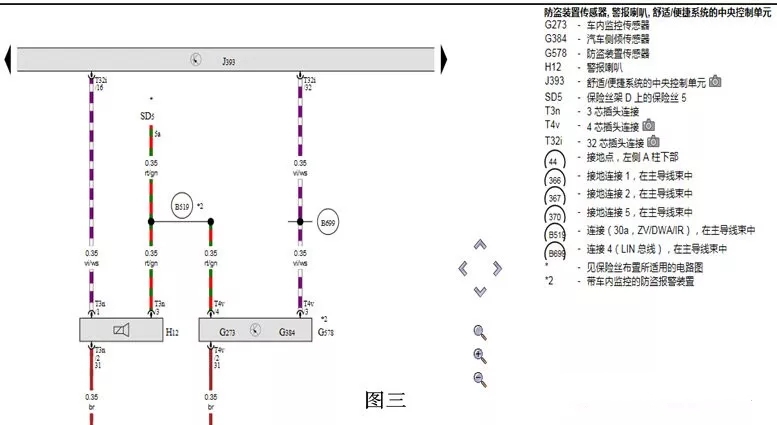

雨刮電機正極極線，防盜報警喇叭線束，修復相關線束后，LIN2通訊正常，雨刮電機刮試一切正常。故障排除，但最后依舊存在防盜裝置無通訊，查詢電路圖（示圖3）測量無供電，檢查保險絲SD5已燒斷，更換后防盜通訊正常！

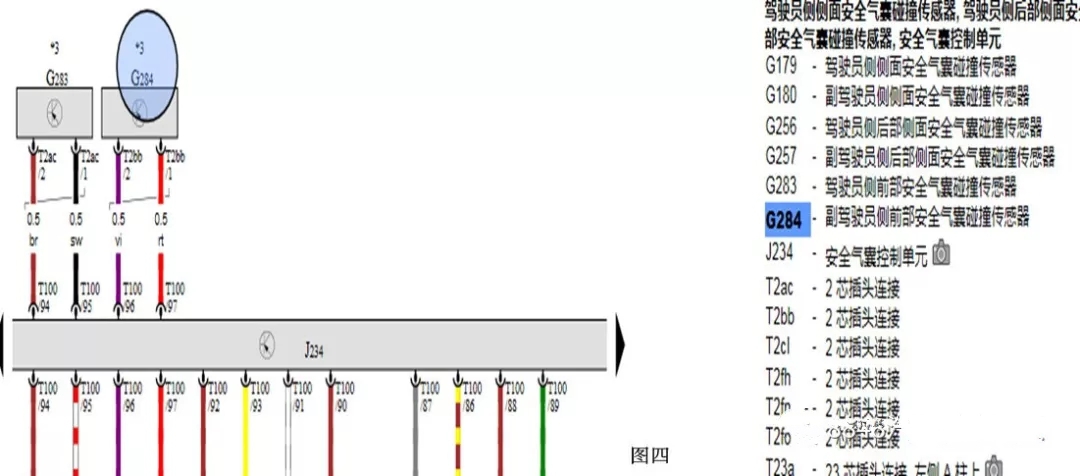

最后氣囊燈亮則同樣方式查詢電路圖（示圖4）測量G284供電及打鐵，無電壓，標準5V左右，發現右前葉子板內的線束斷路，修復后，測電壓4.8V左右正常，重讀取故障，無任何故障一切正常。



故障排除和總結：
1）對于C7 LIN總線LIN1與LIN2是獨立的兩套局域網絡都由J519車載電網控制單元提供，正常情況一套系統癱瘓不會影響另一套系統；
2）雨刮電機不工作根本原因是由于正極線 老鼠咬破損生銅綠導致導線接觸不良電阻過大驅動電流減小 I=V/R，電機承擔負載時驅動電流小于標準值電機無法被驅動.
反思：在測試用電器供電系統是否正常時，建議匹配相同功率的檢測工具，以保證測量準確！
