一輛2003款別克君威車，搭載LB8發動機，累計行駛里程約為14萬km。車主反映，發動機故障燈點亮且空調不制冷。

接車后試車，冷車起動發動機時，發動機故障燈點亮，按下A/C開關，空調制冷正常，但進行路試一段時間后空調無法制冷，車主反映的故障現象屬實。

使用故障檢測儀檢測，發現動力系統控制模塊（PCM）存儲有故障代碼“P0481 冷卻風扇繼電器2和3控制回路故障”。檢查2個冷卻風扇發現處于低速運轉狀態，使用故障檢測儀進行動作測試，發現冷卻風扇無法高速運轉。根據故障代碼提示，懷疑冷卻風扇繼電器相關電路故障。

查看冷卻風扇電路（圖1）得知，該車冷卻風扇只有低速和高速2個擋位。

低速擋時，PCM導線連接器C1的端子6輸出搭鐵信號，繼電器

12工作，冷卻風扇工作電路為：繼電器12的端子87與端子30閉合→左側冷卻風扇工作→繼電器9的端子30與端子87A常閉（此時繼電器9和繼電器10不參與工作）→右側冷卻風扇工作→結點S105→搭鐵端子G117。此時，2個冷卻風扇串聯，同時低速運轉。

高速擋時，導線連接器C1端子5與端子6同時輸出搭鐵信號，繼電器9、繼電器10和繼電器12 均工作，此時左側冷卻風扇和右側冷卻風扇形成并聯電路，一起高速運轉。

左側冷卻風扇工作電路為：繼電器12的端子87與端子30接通→左側冷卻風扇工作→繼電器9端子30與端子87接通→結點S105→搭鐵端子G117。

右側冷卻風扇工作電路為：繼電器10的端子30與端子87接通→右側冷卻風扇工作→結點S105→搭鐵端子G117。

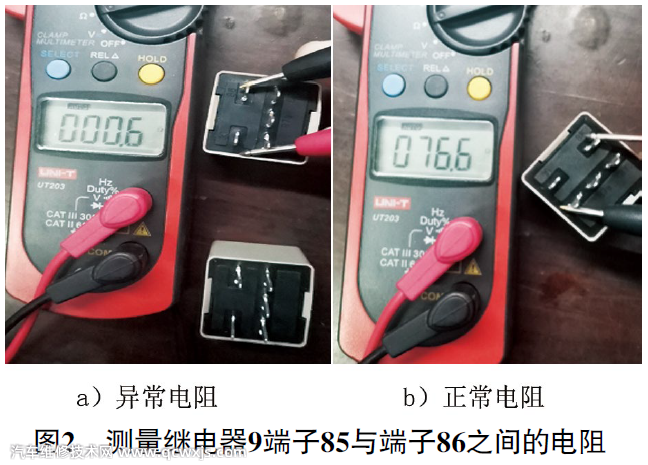

本著由簡入繁的診斷原則，首選檢查熔絲621，未熔斷；拔下繼電器9，右側冷卻風扇開始高速運轉，測量繼電器9端子85與端子86之間的電阻，為0.6 Ω（圖2a），異常（正常應為76.6 Ω，圖2b）。由此推斷，由于繼電器9的線圈短路，高速擋時未能使繼電器9的端子30與端子87接通，導致左側冷卻風扇和右側冷卻風扇在高速擋時依然形成串聯電路，只能低速運轉。

更換繼電器9后試車，冷卻風扇可以高速運轉，空調制冷恢復正常，至此故障排除。

由于冷卻風扇無法高速運轉，路試時冷卻液溫度過高，PCM切斷了空調壓縮機繼電器，使空調壓縮機不工作，以便降低發動機負荷。
