故障現象
比亞迪e6車輛掛擋無法行駛，儀表各功能顯示正常，OK燈點亮，掛D擋及R擋時加油車輛無反應。

故障分析
① VTOG控制器故障
② 制動開關及低壓線路故障
③ 加速踏板故障

檢修過程

① 用診斷儀讀取了系統故障：P1B3200（GTOV電感溫度過高），故障碼可以清除，但是車輛還無法行駛。

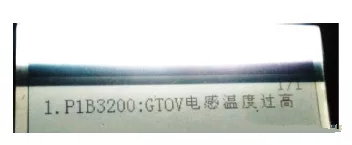

故障碼讀取 ▲

② 讀取VTOG系統數據流發現電感溫度顯示無效值，有時達到160℃，溫度異常，見下圖。

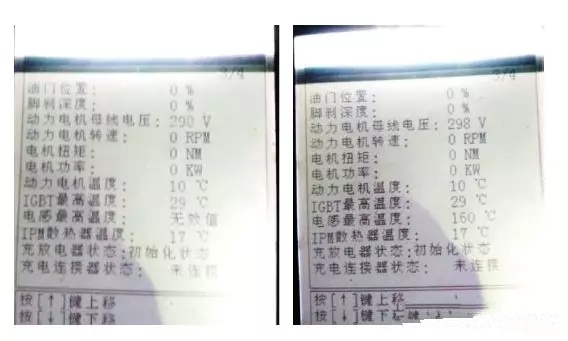

數據流分析 ▲

③ 根據數流分析電感溫度過高導致電動機控制器進行熱保護，初步判定為VTOG內部故障。

故障排除
更換雙向逆變器總成后故障消失，可以掛擋行駛。

維修小結
VTOG是雙向逆變充放電式電動機控制器的英文縮寫。控制器類型為電壓型逆變器，利用IGBT將直流電轉換為交流電，額定電壓為330V，主要功能是控制電動機和發電機等根據不同工況控制電動機的正反轉、功率、轉矩、轉速等。即控制電動機的前進、倒退，維持電動車的正常運轉。關鍵零部件為IGBT，IGBT實際為大電容，目的是為了控制電流的工作，保證能夠按照我們的意愿輸出、輸入合適的電流參數。控制器總成包含上中下三層，上下層為電動機、充電控制單元，中層為水道冷卻單元，總成還包括信號接插件（包含12V電源/CAN線/擋位油門剎車/旋變/電動機過溫信號線/預充滿信號線等。

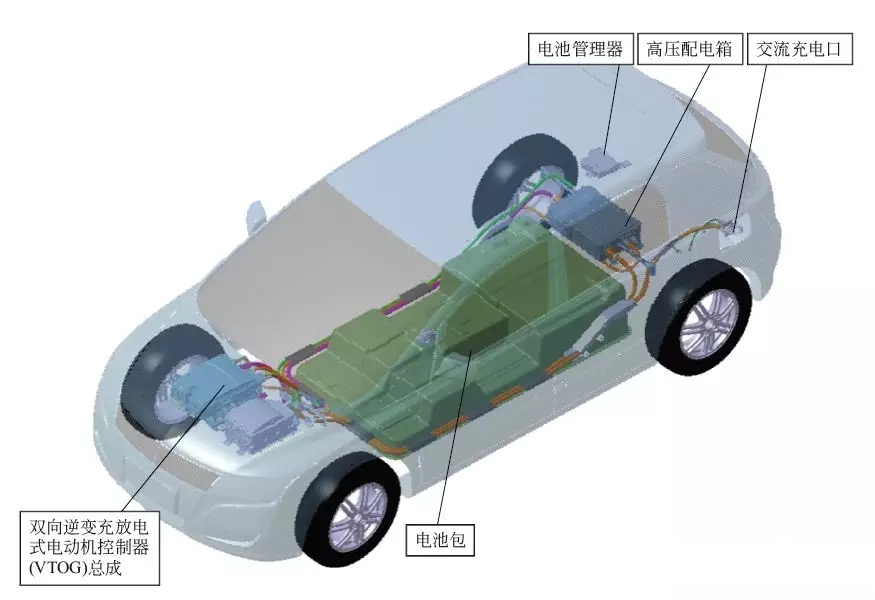

比亞迪e6先行者電動機控制器總成安裝位置 ▼
