故障現象

車輛無法啟動，發動機系統故障燈點亮，電池故障燈點亮，上位機讀取故障碼為P3011。

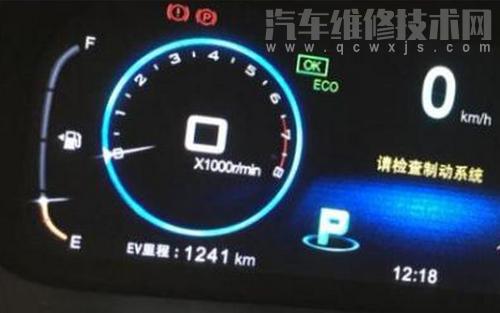

儀表故障燈點亮 ▲

故障原因
高壓互鎖線路中出現斷路，導致VCU沒有接收到12V，從而策略保護。

原理分析

前艙室外繼電器盒內的MC繼電器在鑰匙置于ON擋時，87號針腳（PU01）通電12V，經過前艙線束與前艙控制線束對插接插件（PU01），到達高壓接線盒低壓接插件，進入高壓接線盒內部，再次經過前艙線束與前艙控制線束對插接插件（BX08），到達高壓電池低壓接插件，進入電池內部，最終到達整車控制器（VC39），如下圖。

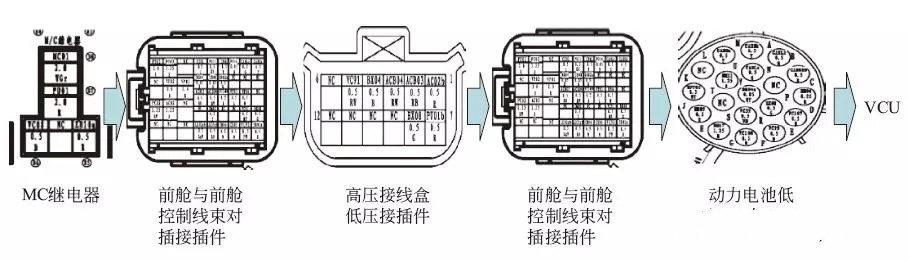

高壓互鎖線路連接器件 ▲

故障排除
① 高壓接線盒內部互鎖接插件虛焊或脫落（PU01b針腳測量有12V，BX08針腳測量無12V）。
② 前艙線束與前艙控制接線束對插接插件內部針腳退針，斷開接插件，檢查PU01針腳和BX08針腳。
③ 高壓電池內部互鎖接插件虛焊或脫落（BX08測量有12V，VC39測量無12V）。
④ VCU接插件VC39針腳退針。
