【車型】

【里程】39000公里

【年限】2015年

故障現象

客戶反饋車輛行駛中偶發儀表上提示電子手剎系統故障、陡坡緩降故障、發動機故障燈點亮，并伴隨加速無力問題，車輛熄火后重新起動故障消失；

現場路試 113 公里各種路況后未出現客戶所述儀表上提示電子手剎系統故障、陡坡緩降故障、發動機故障燈點亮及加速無力問題，但在路試過程中儀表偶爾報“2H 模式已選擇”，而四驅開關一直處于 2H 狀態。

故障分析

【可能原因】

1、 車內有其它加裝或信號干擾源造成 CAN 總線信號異常；

2、 客戶駕駛習慣造成 CAN 信號異常；

3、故障復現時，某一模塊造成 CAN 總線通訊數據異常；

4、故障復現時根據故障碼及報文信息進行分析排查；

5、TCU 電源搭鐵及 CAN 線虛接；

6、行駛中提示“2H 模式已選擇”問題需更換改進后四驅開關。

注：在現場處理前服務商已更換副儀表、制動燈開關、網關、檢查后輪線束無異常。

【檢查發現】

1、仔細檢查該車加裝的行車記錄儀、ETC 已經拆除，為復現故障現象，重新裝回后路試車輛故障未再現，仔細檢查車內雜物盒、杯托、座椅下方、后備箱內、機艙內無其它加裝及干擾源，嘗試將手機放在副儀表處測試故障未再現，排除加裝改裝干擾問題。

2、和客戶溝通該車從 2015 年 3 月份就開始出現此故障，且行駛中出現此故障時有時會伴有加速無力問題，客戶朋友、客戶本人、客戶岳父駕駛過程中均出現過此問題，且均在不同地點，初步排除駕駛習慣或環境干擾問題；

3、對整車進行檢測，連接 CANoe，查看 Trace，各模塊報文收發正常；

讀取各模塊網絡配置代碼，只有 TCU 和 CD 的網絡配置代碼和其它模塊不一致，為了復現該故障，暫未重寫 TCU 和 CD 網絡配置；

讀取各模塊當前及歷史故障碼:各模塊均無當前故障碼。歷史故障：ECM 報 HS-CAN 總線關閉，與 TCU 失去通訊，ESP 計數錯誤，GW 失去通訊；ESP 報 CAN 總線關閉，CAN 被動錯誤，ECM 失去通訊，TCU 失去通訊，TOD 失去通訊；

EPB 報丟失 ECM,丟失 TCU，F(xiàn)C-CAN-ECM信號無效， FC-CAN-ESP 信號無效；

TCU 報高速 CAN 總線關閉故障，ECM 節點全部報文丟失。分析故障碼大部分為 CAN 總線問題，設置連接好數據記錄儀，進行路試，采集數據。

4、模擬客戶行駛路況，嘗試復現問題，同時記錄總線數據。

將數據記錄儀設置好并連接到該車OBD口。駕駛車輛分別在山路、市區、鄉村等各種路況進行故障復現路試，總共行駛113公里，故障未復現，讀取車輛當前及歷史故障碼均未增加新故障碼；

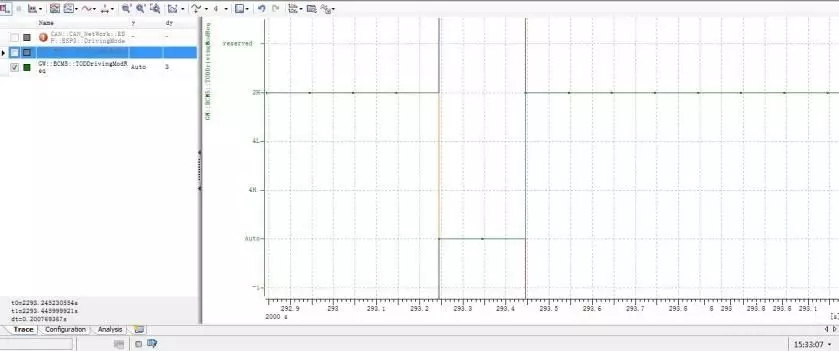

根據客戶駕駛路況（高速和市區）進行故障復現路試，總共行駛 100 公里，故障未復現。在駕駛過程中，儀表提示過 3 次“2H 模式已選擇”，而駕駛過程中，模式旋鈕一直處于 2H 狀態?；胤艛?shù)據發現，模式旋鈕發出的四驅模式信號從 2H 變到 AUTO，而后又回

到 2H,信號變化時間為 200ms（如下圖 1 所示）。

此問題需更換改進后四驅開關，訂購新狀態開關給予更換處理。

由于該車故障未復現，嘗試模擬故障再現，具體如下：

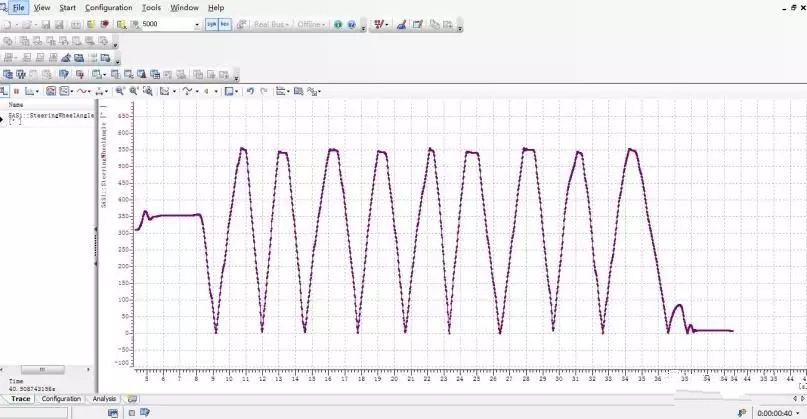

（1）車輛靜態起動后，快速轉動方向盤，左右各打到底，連接 CANoe，查看方向盤轉動角度信號，角度未出現錯誤信號（如下圖 2 所示），故障未復現；

（2）車輛靜態起動后，晃動 ESP 插接件、網關接插件、制動開關接插件，使用 CANoe記錄數據，連續晃動數分鐘，故障未復現；

（3）使用舉升機將車輛升起，檢查 TCU 接插件無松動、TCU 插件安裝到位；機艙搭

鐵點無松動、虛接；車架線束無磨損 。

5、經和服務商維修技師溝通及客戶反饋，之前救援過程中有個隧道路過時試乘試駕也出現過類似問題，且客戶要求駕車回黔江，（客戶反映車輛出現故障時，多次都發生在黔江附近），為了抓取發生故障時的數據，及了解客戶駕駛習慣，從重慶開到黔江總共 300 公里，全程為高速路段，故障未復現。

6、清除所有記錄后重新連接數據記錄儀，和客戶見面后客戶反饋在途中儀表出現電子手剎系統故障、陡坡緩降故障、發動機故障燈亮，但車輛已經熄火，重新起動后只有發動機故障燈點亮（客戶已拍故障照片）；

客戶反饋當時：D 檔正常行駛，行駛 5-6 公里后在隧道內故障再現，時速 40km/h 左右，無急轉彎，急加速操作）。

重新讀取各系統故障碼（以下都為歷史故障）：

? ECM：與 TCU 失去通訊；

? ESP：CAN 被動錯誤、與 TCU 失去通訊；

? GW：與 TCU 缺失；IP：與 TCU 缺失；

? EPB：FC-CAN-ESP 信號無效；

? TCU 無當前及歷史故障（前一天下午同樣為此客戶駕駛，路過同樣地點時故障未出現）。

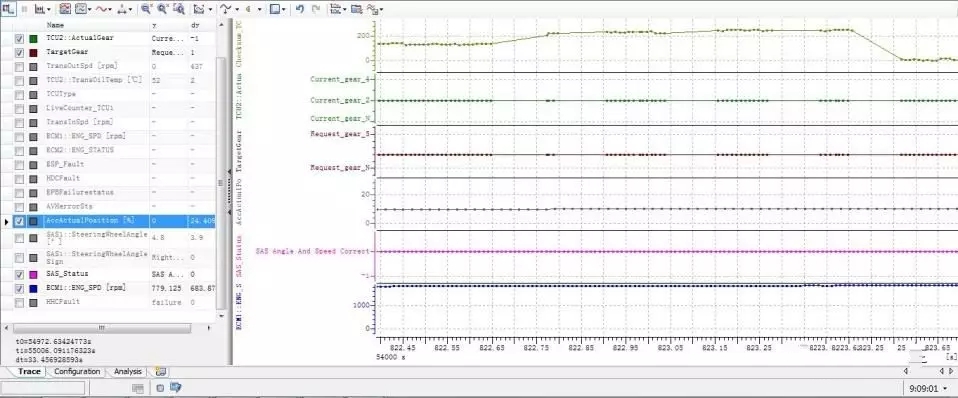

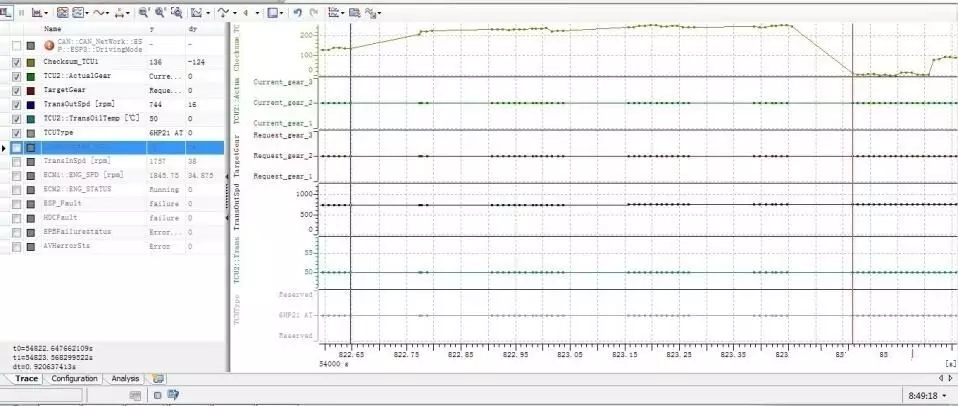

（1）讀取故障發生時數據，發現 TCU 整個節點有不連續節點丟失（如下圖 3 和圖 4所示）。

（2）分析數據，加載 SAS 和加速踏板信號，無節點丟失。

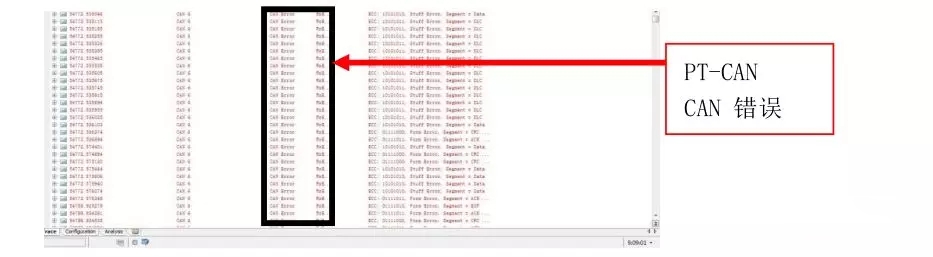

（3）查看數據發現在 TCU 節點丟失前后，PT-CAN 有錯誤幀出現（如圖 6 所示）。

針對此種情況做以下重點排查：

ａ.檢查 TCU 搭鐵，無虛接、無松動；

ｂ.檢查蓄電池負極搭鐵和蓄電池線束搭鐵無虛接、無松動；

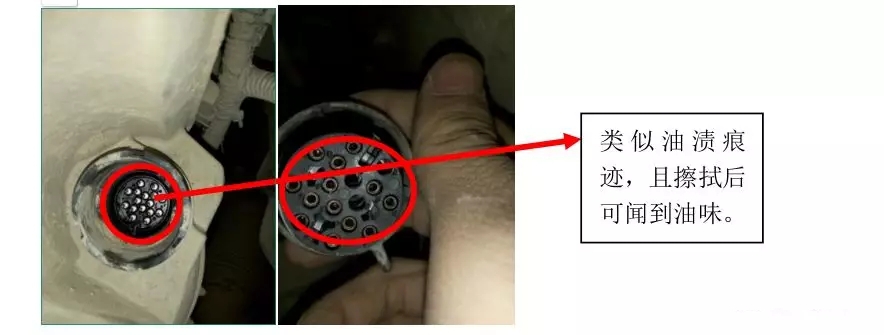

ｃ.檢查 TCU 插件各針腳無擴孔現象，但發現 TCU 針腳和 TCU 插件有輕微油漬痕跡，且端子邊緣輕刮可刮出異物（如下圖 7 和圖 8 所示）；

將 TCU 接插件擦拭干凈安裝好后，將數據記錄儀配置好并連接到該車 OBD 口。根據客戶家鄉當?shù)芈窙r（盤山路和泥濘路）進行故障復現路試，總共行駛 40km，故障未復現；

7、檢查 TCU 插件常電 506 號針腳對地電壓為 12.2V；檢查 IG 電 402e 號針腳對地電壓12.3V。分別檢查 941、942 號針腳對地導通正常。檢查發動機線束與機艙線束對接插件，端子無壓彎、松動跡象；檢查左擺臂處固定支架三顆螺栓無松動；斷電后通過 OBD 口測量 PT-CAN 430、431 電阻為 58Ω 。

綜合以上檢測和客戶反饋情況，此車問題原因?yàn)?TCU 短時間內丟失通訊造成。

由于該車故障為偶發故障，結合現場實際情況，經過七天跟蹤測試和試驗，路試大約 2000 公里，故障只出現過一次，故障發生時 TCU 有不連續節點丟失，鑒于客戶對該車抱怨已久，更換四驅開關、發動機線束和變速器處理。

【結論】

1、結合客戶反饋該車故障現象，試車 2000km 故障只出現過一次，故障發生時 TCU 有不連續節點丟失，最終判定為 TCU 丟失通訊造成；

2、 遇到偶發類車輛故障，應根據客戶反饋故障現象及時間地點，第一時間到達現場確認故障，并用檢測儀讀取當前較準確的故障碼來判定排查方向。
