1.車輛信息： |
||||
|
車型 |
車架號 |
公里數 |
發動機型號 |
|
|
X5 |
55911 |
N55 |
2010-4 |
|
|
故障代碼 |
PUMA信息 |
技術通告信息 |
維修頻次 |
變速箱型號 |
|
P36C9 |
50100221 |
N |
2 |
|
|
2.故障現象描述 |
|
|
客戶抱怨原話 |
發動機急加速時報警，報警后加速不良。熄火重新啟動后正常 |
|
車間故障描述 |
車輛在急加速時發動機突然報警，報警后急速無力。熄火重新啟動后報警消失，再急加速又報警。 |
|
故障規律描述 |
當前存在 |
|
車間診斷步驟 |
|||
|
序號 |
步驟描述 |
數據 |
|
|
1 |
ISID快速檢測：36C9 DME，內部故障：監控相關燃油量的可信度。5F77
DSC |
ISID |
|
|
2 |
執行檢測計劃ABL-DIT-B1214_TVD_SG提示： 根據電路圖檢測保險絲、插頭連接和導線。 檢查X60003 PIN54供電12.6V正常。 檢查X60003 PIN58 PIN44到X6328 PIN 1 PIN2導線正常 檢查DME供電X60005 PIN2 ，6，11，12 X60001 PIN42供電12.6V正常 檢查DME接地X60005 PIN1，3，4，7對地電阻0歐正常。 |
0歐 12.6V |
萬用表 |
|
3 |
測量低壓油壓5BAR正常 從ISID中讀出高壓油壓48~50BAR正常 |
48~50BAR |
ISID |
|
4 |
測量高壓油軌壓力傳感器電壓怠速時電壓為1.2~1.3v跳動，基本和高壓油壓的變化相一致。 |
1.2~1.3V |
萬用表 |
|
5 |
懷疑DME本身有問題，但考慮到我們無法從各種工況下都能測量到高壓油軌壓力傳感器電壓，為保險起見我們倒換了高壓油泵和高壓油軌，路試故障依舊。 |
||
|
6 |
基本判斷為DME問題，提交PUMA50100221，支持更換DME。 |
PUMA |
|
|
7 |
更換DME并作編程后，再次路試故障消失。 |
ISSS |
|
電路圖信息
|
維修總結 |
|
|
系統部件組成 |
DME，高壓油軌傳感器 |
|
工作原理闡述 |
使用應變儀探測油軌壓力。施加壓力時，傳感器中裝有應變儀的膜片會發生變形。應變儀的電阻變化將通過一個測量電橋，以電子方式進行記錄并分析。然后，電壓測量結果將作為實際值輸入到油軌壓力控制中。油軌壓力信息通過一條信號線傳送到數字式發動機電子伺控系統 (DME)。油軌壓力的有效信號根據壓力變化而波動。測量范圍從約 0.5 - 4.5 V，對應于從0 MPa (0 bar) 至 25 MPa (250 bar) 的油軌壓力。

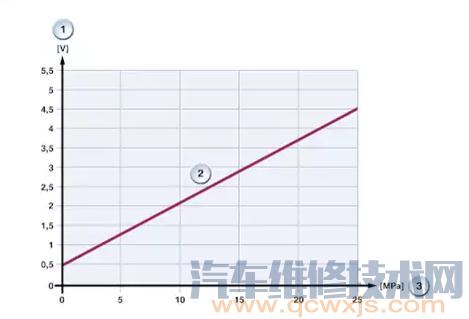

1電壓 2 油軌壓力特性線 3 油壓 正確的油軌壓力可根據情況利用下列 3 種可用的調節方式之一來調整： 通過流量調節閥調節油量： 流量調節閥只允許由低壓側流入一定的燃油，足以產生所需的油軌壓力。這時不把高壓泵中的氣缸用燃油完全注滿。電流越高，油軌壓力越 高。油軌壓力調節閥通強電，致使油軌壓力調節閥保持關閉。 -通過油軌壓力調節閥進行壓力調節（例如在滑行階段）： 高壓泵不斷向油軌中輸送高壓燃油。油軌壓力調節閥控制過多輸送到油軌中的燃油量進入燃油低壓系統。電流越高，油軌壓力越高。此時流量 調節閥已關閉。 -通過油軌壓力調節閥和流量調節閥同時進行組合調節： 在噴油量很少且小于約 4 mg 時（怠速時），油軌壓力調節閥必須略微減少燃油高壓系統中的燃油。原因是高壓泵不具有零供油能力。這意味著，高壓泵即使在流量調節閥關閉時也向燃油 |
|
維修心得闡述 |
考慮問題要全面，特別是基礎檢查的步驟不可省略。 |
