車輛：

新款福特新蒙迪歐CD391

故障現象
行駛過程中發動機突然異常抖動，熄火后無法正常啟動。

診斷過程
① 據客戶反映車輛在行駛過程中發動機突然異常抖動十分厲害，并且在汽車排氣管冒出大量青煙。隨后客戶將車輛熄火，觀察片刻后準備再次啟動。當客戶再次啟動時發現發動機已無法正常工作，不能啟動。

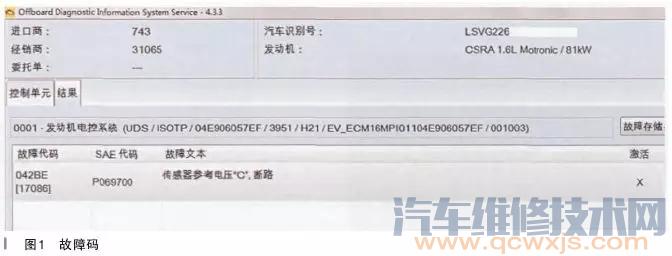

② 由于車輛無法正常啟動，在車輛拖行至修理車間后儀表盤上并未顯示故障碼。用IDS讀取故障碼后從故障碼中初步了解故障原因，讀取故障碼見下圖。


根據故障碼所反映的情況，判斷出現此類故障可能是以下原因：
點火線圈或火花塞出現故障（點火系統故障）
燃油供給系統出現問題

③ 根據故障出現的可能原因進行檢查。先檢查了1缸點火線圈及火花塞，將其拿到相同配置車型上進行試驗，確認1缸點火線圈及火花塞工作正常，所以排除了點火線圈或火花塞出現問題的可能性。
④ 接著檢查燃油供給系統。首先檢查是不是由于油泵不工作，但是在車內打開點火開關時，可以明顯聽到油箱油泵啟動的“嗡嗡”聲響，判斷油泵正常工作。檢查了發動機上的高壓油泵，在拆下高壓油泵后進行ABA 試驗時，發現發動機可以正常啟動，但是出現之前客戶所反映的情況，發動機抖動，冒青煙。
⑤ 把原車的高壓油泵裝上去后，發動機又出現抖動冒青煙的狀況，判斷原車高壓油泵沒有問題。

⑥ 聯想到故障碼中的1缸失火，接下來就是檢查噴油器了。在檢查噴油器之前，回想起之前檢查火花塞時，發現火花塞上有大量汽油油漬，懷疑可能是由于噴油器故障導致了1缸不工作，于是檢查1缸噴油器是否存在故障。

噴油器內部有電磁閥，可以實現對噴油量和時機的控制，其控制精度要求很高，同時由于噴油器的位置從進氣歧管移到了氣缸內，工作環境和溫度都發生了很大變化，對其可靠性的要求也大大提高了。

該故障噴油器存在直接連續噴油情況，直接導致1缸失火，發動機無法正常工作，故障元件見下圖。

拆下噴油嘴使用ABA 方法試驗后，發動機正常工作。

故障排除
換上新噴油嘴安裝后，故障排除。
