本田飛度使用的CVT無級變速箱型號為SEAR，是本田公司自己研發的，最近幾年開始大規模的在飛度上裝配使用。經過幾年的運行，部分變速箱進入了維修期。可是國內缺少相關的資料及裝配經驗。今天這篇文章是我向?qū)ｉT從事本田培訓的人要來的資料整理的，內容非常詳細，對維修飛度CVT變速箱有重要的指導意義，其它的CVT變速箱也可以參照。
什么是CVT變速器?
無級變速器的正式名稱應為無段變速， 英文全稱Continuous~Variable Transmission 簡稱CVT。無級變速器和普通自動變速器的最大區別，是它省去了復雜而又笨重的齒輪組合變速傳動，變速機構的核心組件是兩組帶輪，通過改變驅動輪與從動輪金屬帶的接觸半徑進行變速。無級變速器的傳動效率高且穩定，變速范圍可達5～6，傳動效率可高達95%，而采用液力變矩器的自動變速器傳動效率只有87%左右，因?yàn)闊o級變速只需要1組兩個帶輪及金屬帶（鏈）便可改變傳動比，而不象4檔或5檔的變速器需要有4～5組齒輪。當前常用的無極變速器的傳動構件主要由輪帶驅動，它有兩種形式，分別是金屬帶V輪式和金屬鏈帶V輪式，金屬帶V輪式采用一根非常堅韌的金屬帶與一對可作軸向移動，寬度可調的V型帶輪配合6金屬帶緊壓在V型帶輪上，通過改變帶輪槽的寬度來改變金屬帶與帶輪接觸的直徑，從而改變傳動比。

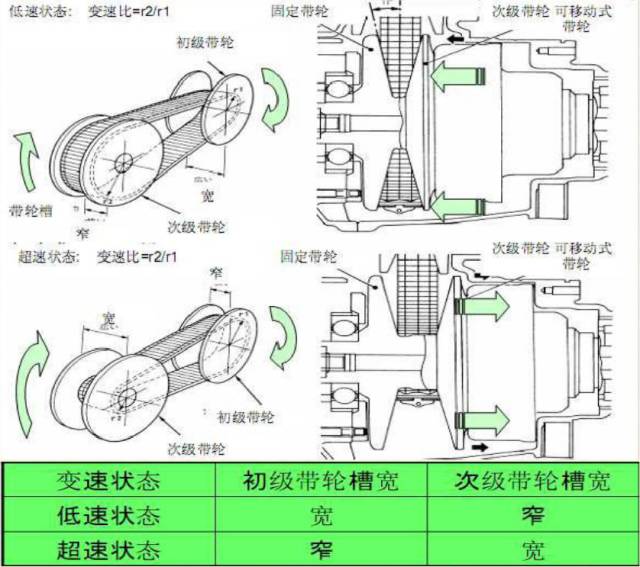

無級變速箱的工作原理
CVT變速器的優點
1．通過在發動機燃燒效率的高領域行使，來到提高燃油經濟性；
2．變速時無沖擊感，使行駛順暢成為可能；
3．因?yàn)闇p少了變速時的動力損失，在行駛中使發動機連續的不間斷的驅動力輸出成為現實。
一、本田飛度無級變速器的特點

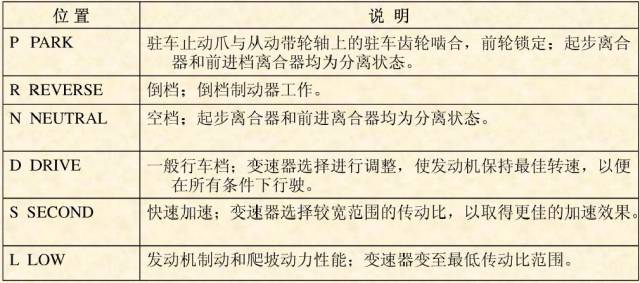

換檔桿共有以下有6種位置：
由于配備有空檔安全開關，所以只有在P和N檔位下才可起動。
閥體類型包括主閥體、ATF泵體、控制閥體、ATF油道以及手動閥
體。ATF泵體用螺栓固定在主閥體上J主閥體則用螺栓固定在飛輪
殼上；控制閥體位于變速器箱體外部，ATF油道體定位在主閥體上，并與控制閥體、主閥體以及內部液壓回路相連；手動閥體定位在中間殼體上，ATF油泵為擺線式，其內轉子通過花鍵與輸入軸聯接口帶輪和離合器分別由各自的供油管供油，倒檔制動器由內部液壓回路供油。
動力系統控制模塊通過電磁閥，對帶輪傳動比變換進行控制，
PCM接收來自車輛各種傳感器和開關的輸入信號d，PCM操縱
無級變速器主動帶輪壓力控制閥和從動帶輪壓力控制閥，以改
變帶輪控制壓力；主動帶輪控制壓力施加在主動帶輪上，從動
帶輪控制壓力則施加至從動帶輪上J由此可以使帶輪傳動比在
其有效范圍內進行交換。
二、機械部分
無級變速器通過液壓離合器和制動器來接合和分離變速器齒輪。當離合器鼓和倒檔制動器的活塞腔受到液壓作用時，離合器活塞和倒檔制動器活塞移動，將摩擦片和鋼盤壓緊在一起并鎖定，使其不致打滑，由此，動力通過已接合的離合器組件傳遞到離合器上輪轂定位的齒輪，然后通過嚙合的齒圈傳遞到行星齒輪。
相反，當離合器組件和倒檔制動器活塞腔解除液壓作用時，活塞將松開摩擦片與鋼盤，使其自由相對滑動，齒輪將在軸上獨立旋轉，不傳遞任何動力。

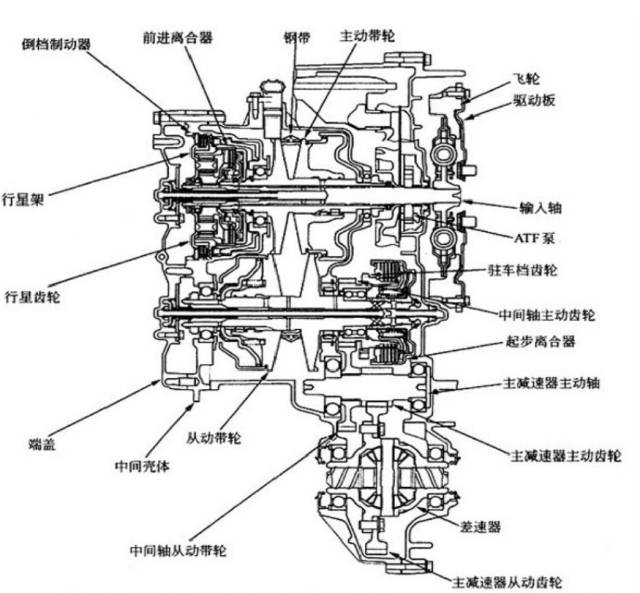

變速器剖面圖
前進檔離合器與太陽輪嚙合／分離，它位于主動帶輪軸的部。
前進離合器所需液壓通過其位于主動帶輪軸內的自動變速器油管提供。手動閥掛到D、S、L位時直接供油。

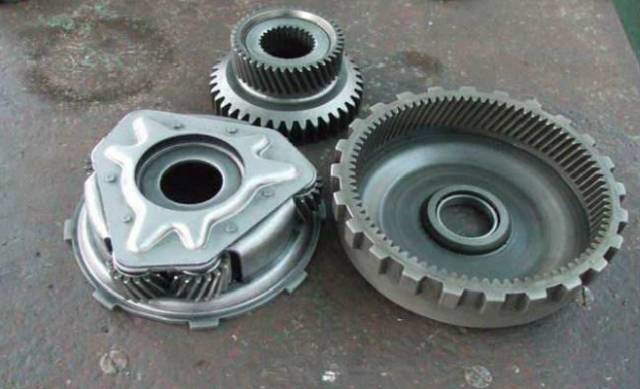

行星齒輪由太陽輪、行星齒輪和齒圈組成。太陽輪通過花鍵與輸入軸聯接，行星齒輪安裝在行星架上；行星架位于輸入軸端部的恒星齒輪上。齒圈位于行星架內，它與前進離合器鼓相聯。，太陽輪通過輸入軸將發動機動力輸入至行星齒輪，行星架輸出發動機動力。行星齒輪機構僅用于改變帶輪軸的旋向。在D、S和L檔位（前進檔范圍）下，行星齒輪不自轉，也不繞太陽輪回轉，．因而行星架將會轉動；在R檔（倒檔范圍）時，倒檔制動器將行星架鎖定，太陽輪驅動行星齒輪轉動，行星齒輪自轉但不繞太陽輪公轉，行星齒輪驅動圈沿太陽輪相反的旋向旋轉。

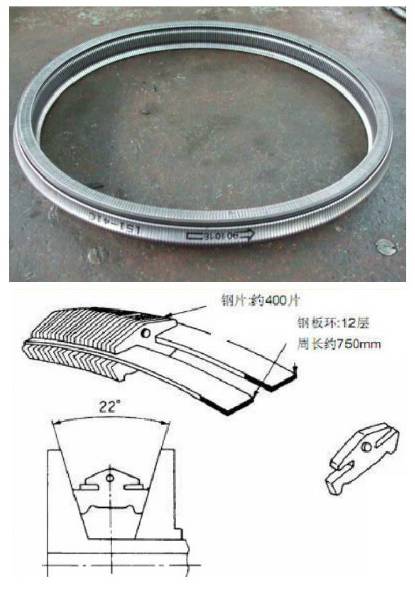

1)鋼帶由大約數百個鋼片與兩根多層重疊的鋼環構成口此鋼帶與橡膠帶通過張力作用傳遞動力不同，而是通過鋼片的壓縮作用來傳遞動力。
2)鋼片為了傳遞動力，需要與帶輪的傾斜面之間發生摩擦力，摩擦力通過以下的原理產生。
①次級帶輪的油壓發揮作用夾緊鋼片
②鋼片被擠向外側口
③鋼板環被拉緊
④鋼板環產生張力。
⑤初級帶輪一側的鋼片被夾在帶輪之間。
⑥鋼帶與帶輪之間產生摩擦力。
即：通過壓縮作用傳遞動力的鋼片與為傳遞動力而產生摩擦力的鋼板環分別承擔作用,由于鋼板環的張力是由整體分散承擔，所以具有應力變化較少，持久性強的特點。
安裝要注意旋向。
三、動力流程

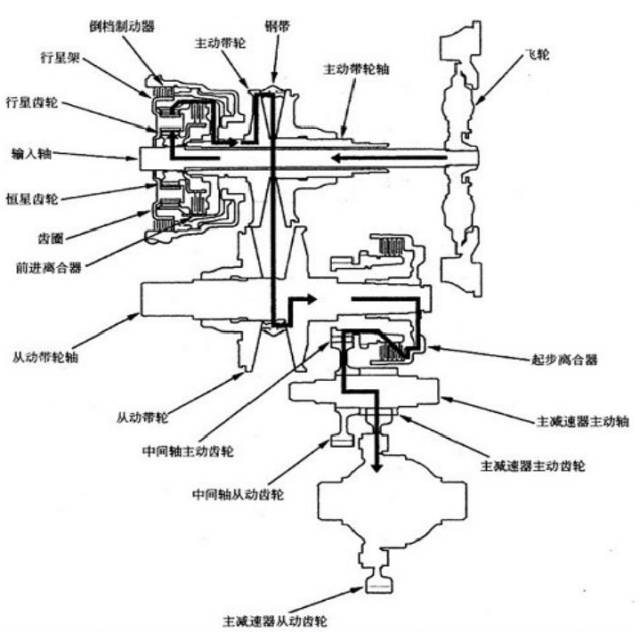

前進離合器分離；倒檔制動嚙合；起步離合器嚙合，行星架由倒檔制動器鎖定；太陽輪驅動行星齒輪自轉，行星齒輪驅動齒圈沿與太陽輪相反的旋向旋轉；齒圈通過前進離向旋轉i齒圈通過前進離合器鼓驅動主動帶輪軸，主動帶輪軸通過聯接鋼帶驅動從動帶輪軸；從動帶輪軸通過起步離合器驅動中間軸主動齒輪；動力傳輸至中間軸從動齒輪和主減速主動齒輪，然后再驅動主減速從動齒輪。如圖所示。
四、 電子控制系統

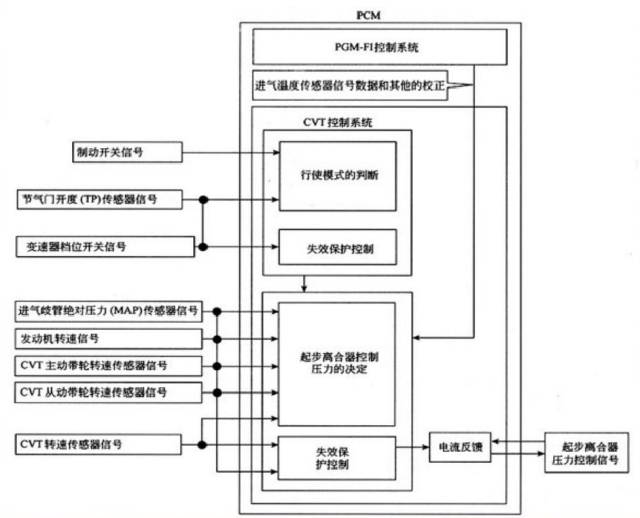

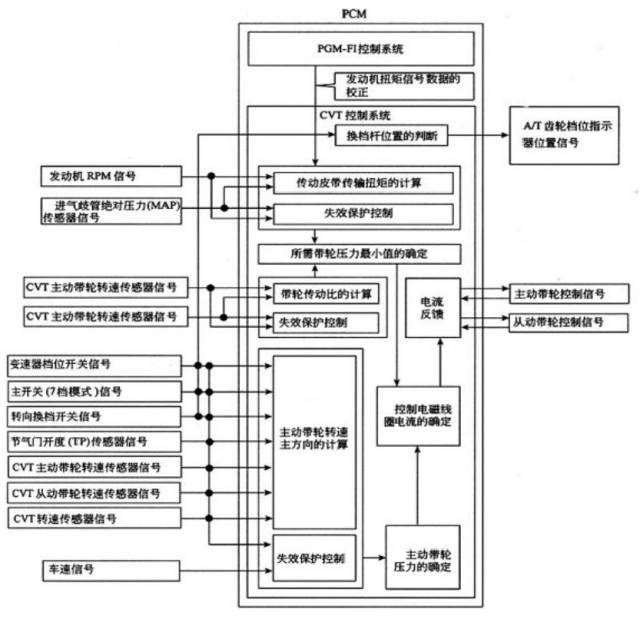

動力系統控制模塊將實際行駛條件與儲存的行駛條件進行比較，
以便進行換檔控制，并根據各種傳感器和開關傳來的信號即時確定一個主、從動帶輪傳動比。處于D和S檔位時，從動帶輪通過聯接鋼帶在2.367-0.407的傳動比范圍內以無級方式驅動從動帶輪；在R檔位下鄉如果踩下加速踏板，傳動比被設定為1.326，如果松開加速踏板，則設定為2.3670帶輪傳動比較低（車速較低）時，從動帶輪受到高壓作用，以使其保持大直徑，而主動帶輪承受低壓，以保持與從動帶輪成比例的直徑；帶輪傳動比較高時（車速較高）j從動帶輪受到低壓作用而主動帶輪被施以高壓。動力系統控制模塊操縱帶輪壓力控制閥，對施加于各種帶輪的最佳壓力進行調節，以減少鋼帶打滑，延長其使用壽命。如下圖所示。
在7速自動模式下‘，按下轉向換檔開關，變速器被切換至7速手動
換檔模式，且M指示燈亮(ON)。按加號(+)開關，變速器調速至下一更高速度等級；』按減號（一）變速器調低速，換檔指示器顯示所選速度等級數字9車輛以某一速度滑行時，如果調低速會導致發動機超速，則變速器將無法調低速，直至車輛達到調低速所允許的速度。：此模式也具有可以防止發動機超速的自動調高速區，以及使車輛平穩行駛并有更多動力準備加速的調低速區。

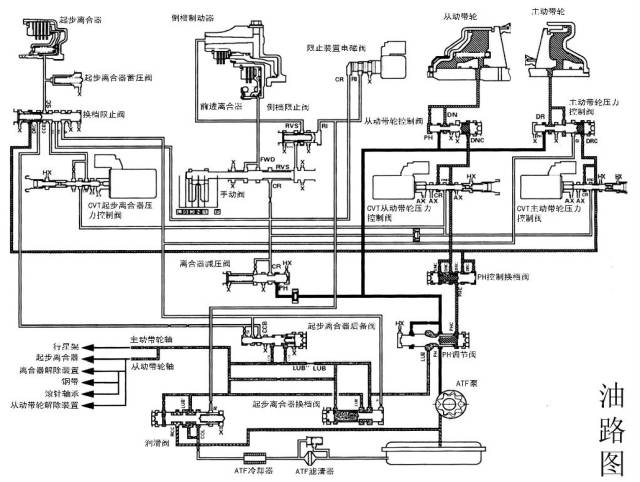

五、液壓系統
液壓控制系統通過變速器油泵、閥門和電磁閥進行控制。變速器油泵由輸入軸驅動。油液從變速器油泵流經PH調節閥，以便對主動帶輪、從動帶輪和手動閥保持規定的壓力。閥體類型包括主閥體、變速器油泵體、控制閥體以及手動閥體。主閥體用螺栓固定在飛輪殼上，變速器油泵體用螺栓固定在主閥體上；控制閥體位于變速器箱體外部；手動閥體用螺栓固定在中間殼體上。

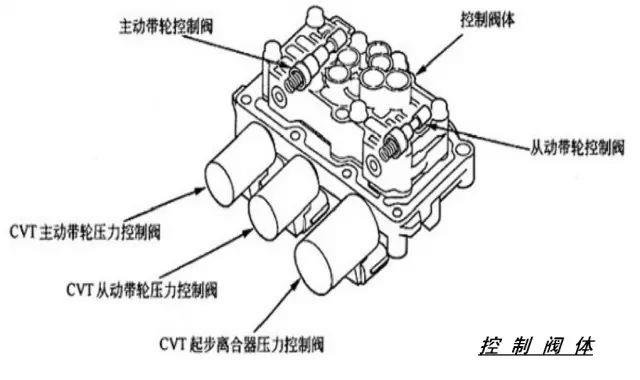

(1)控制閥體
控制閥體位于變速器箱體外部，它包括了主動帶輪壓力控制閥、從動帶輪壓力控制閥、起步離合器壓力控制閥、主動帶輪控制閥以及從動帶輪控制閥。如下圖所示
1)主動帶輪壓力控制閥
主動帶輪壓力控制閥由線性電磁閥和滑閥組成，并由動力系
統控制模塊(PCM)控制。
主動帶輪壓力控制閥向主動帶輪控制閥提供主動帶輪控制壓
力( DRC)。
2)從動帶輪壓力控制閥
從動帶輪壓力控制閥由線性電磁閥和滑閥組成，并由動力系統
控制模塊(PCM)控制。
從動帶輪壓力控制閥向從動帶輪控制閥提供從動帶輪控制壓力
(DRC) 。
3)起步離合器壓力控制閥
起步離合器壓力控制閥由線性電磁閥和滑閥組成，并由動力系
統控制模塊( PGM)控制。起步離合器壓力控制閥根據節氣門開度調節起步離合器的壓力大小(SC)，并向起步離合提供起步離合器壓力(SC)。
4)主動帶輪控制閥
主動帶輪控制閥對主動帶輪壓力(DR)進行調節，并向主動帶輪提供壓力。
5)從動帶輪控制閥
從動帶輪控制閥對從動帶輪壓力( DN)進行調節，并向從動帶
輪提供壓力。

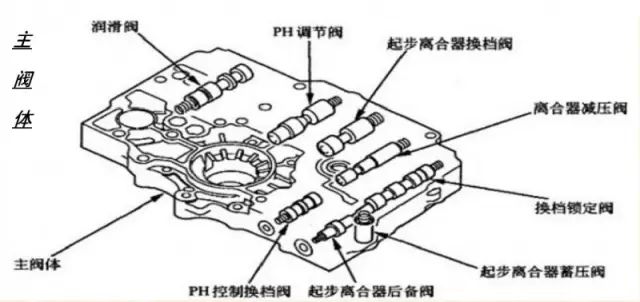

主閥體包括PH控制調節閥、離合器減壓閥、換檔鎖定閥、起步
離合器蓄壓閥、起步離合器換檔閥起步離合器后備閥以及潤滑閥。如下圖所示。
1) PH調節閥
PH調節閥用于保持自動變速器油泵所提供的液壓，并向液壓控制回路及潤滑回路提供PH壓力。PH壓力是由PH調節閥根據PH控制換檔閥提供的PH控制壓力(PHC)進行調節的。
2) PH控制換檔閥
PH控制換檔閥向PH調節閥提供PH控制壓力(PHC)，以便根據主動帶輪控制壓力(DRC)和從動帶輪控制壓力(DNG)對PH壓力進行調節。
3)離合器減壓閥
離合器減壓閥接收來自PH調節閥的PH壓力，并對離合器減壓壓力(CR)進行調節。
4)換檔鎖定閥
換檔鎖定閥用于切換油液通道，以便在電氣系統發生故障的情況下將起步離合器控制從電子控制切換到液壓控制。
5)起步離合器蓄壓閥
起步離合器蓄壓閥對提供給起步離合器的液壓具有穩定作用。
6)起步離合器換檔閥
在電子控制系統發生故障的情況下，起步離合器換檔閥接受換檔鎖定壓力(SI)，并將潤滑壓力(LUB)旁路轉換至起步離合器后備閥。
7)起步離合器后備閥
起步離合器后備閥提供離合器控制B壓力(CCB)，以便在電子控制系統故障情況下，對起步離合器進行控制。
8)潤滑閥
潤滑閥用于穩定內部液壓回路的潤滑壓力。

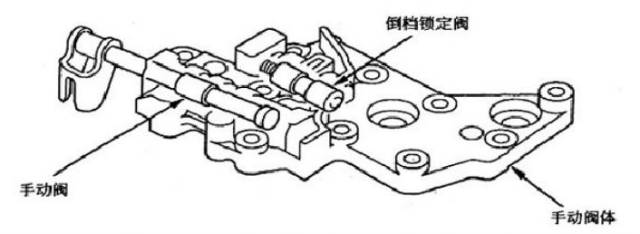

1)手動閥手動閥根據換檔桿位置，以機械方式開啟或封閉油液通道q
2)倒檔限止閥
倒檔限止閥由倒檔限止裝置電磁閥提供的倒檔鎖定壓力( Rl)進行控
制。、當車輛以大約6mph i(10 km/h)'以上的車速向前行駛時，倒檔限止閥將截止通向倒檔制動器的液壓回路。
電子控制系統發生故障的情況下，變速器將建立一條臨時液壓回路，以允許車輛繼續行駛。無級變速器主動帶輪壓力控制閥處的主動帶輪控制(DRG)壓力將超過規定值，使DRG壓力通向換檔限止閥，使換檔限止閥被移至左側，來自離合器減壓閥的離合器減壓(CR)壓力形成換檔限止閥處的換檔鎖定裝置(SI)壓力；SI壓力通
向起步離合器換檔閥和起步離合器后備閥，并在起步離合器后備閥處成為離合器控制B(CGB)壓力；CGB壓力變成換檔限止閥處的起步離合器(SC)壓力，而SC壓力將通向起步離合器，使起步離合器接合，車輛即可起步。
六、 拆裝步驟：
1．拆開外殼上的各種附件，以免翻動波箱中損壞；
2．拆開油底殼，油路板；

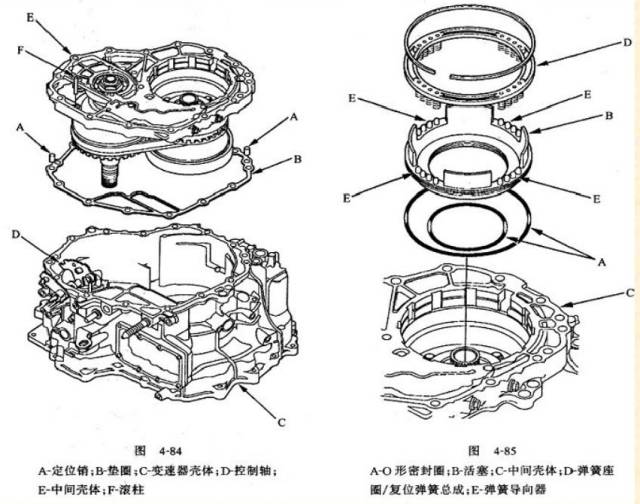

3、拆除波箱飛輪殼體及內部零件
4．用專用拉馬拉出起步離合器和齒輪；

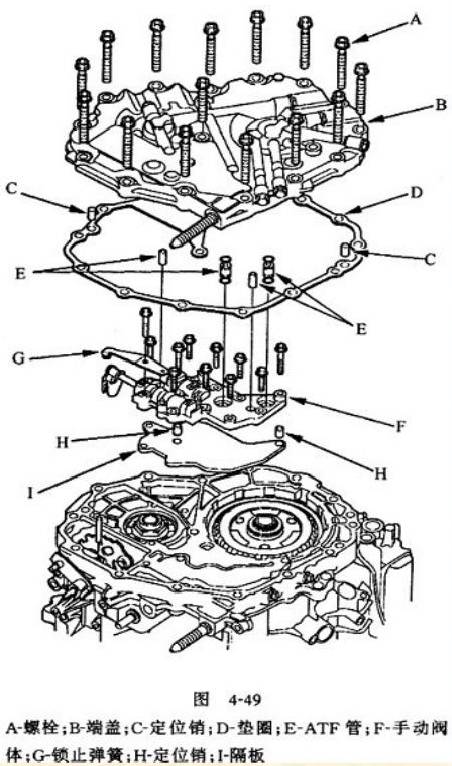

5．拆后蓋和內部的手動閥；
6．拆除輸入軸、前進離合器、倒檔制動器、行星齒輪組、油管等；
7．拆除波箱中間殼體；

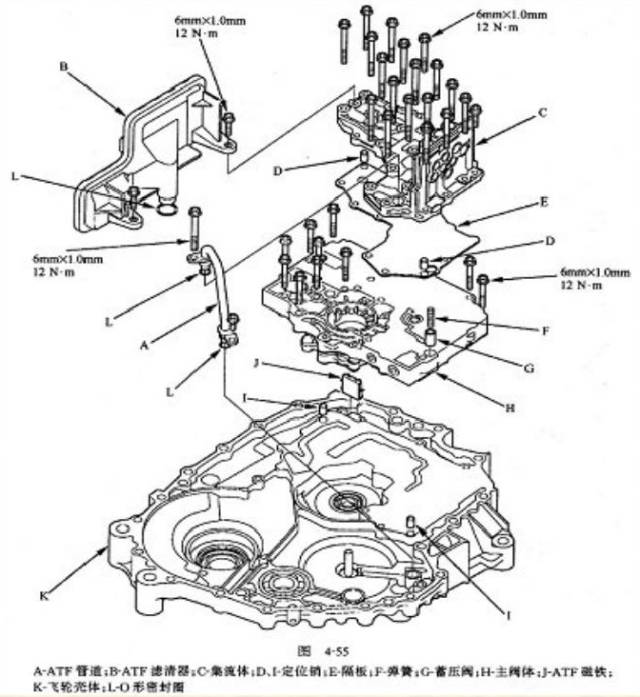

8．拆ATF濾清器和主閥體
9．檢查是否有零件損壞，更換損壞的零件；
1 0．中間殼體總成（連同帶輪和鋼帶）若損壞一般作為一個總成來更換；
1 1．裝復步驟基本上與拆解步驟相反；

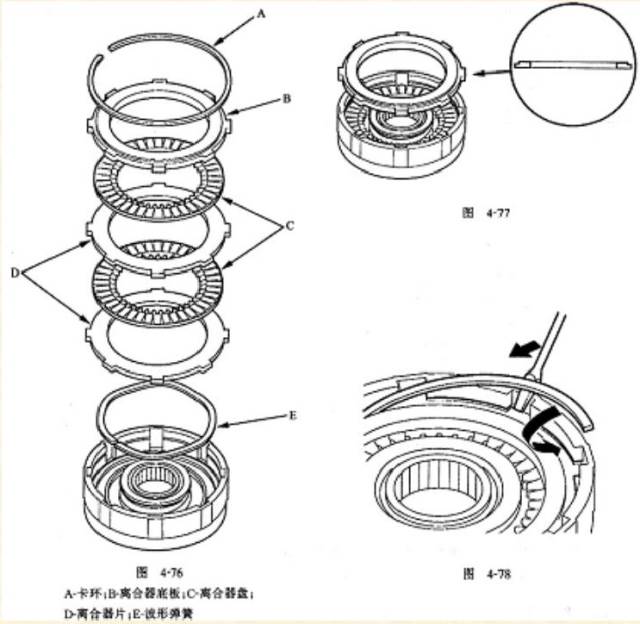

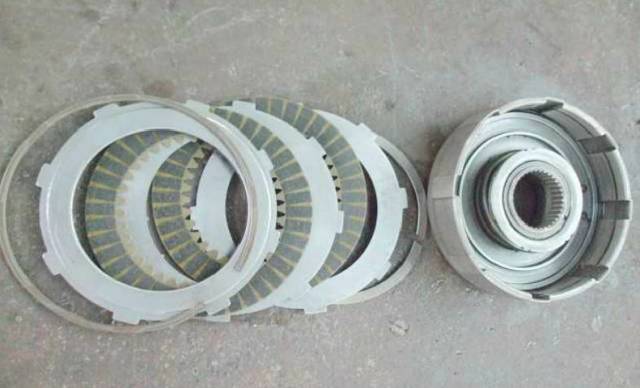

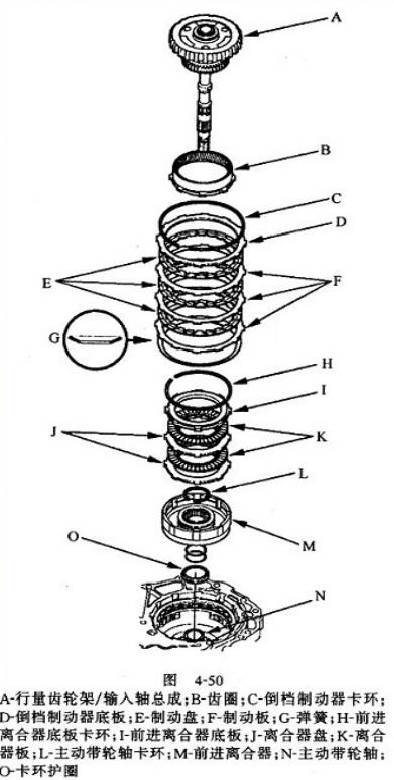

12.前進離合器裝配圖：
離合器間隙 0.55-0.85mm
1 3．制動器標準間隙0.50-0.70mm

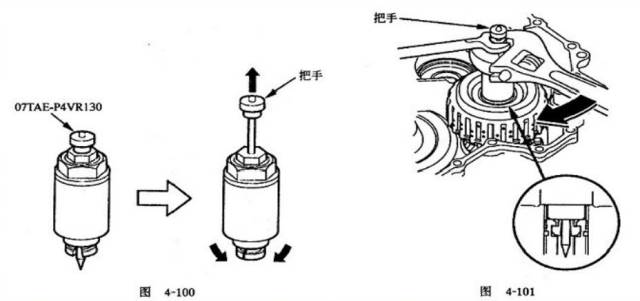

1 4．用專用工具安裝起步離合器；
六、變速器檢修
油壓測試
1．檢查波箱油位加注合適；
2．拉緊駐車制動器，用三角木塞住后輪；
3．拆除擋泥板；并讓前輪能自由轉動；
4．發動機熱車后；

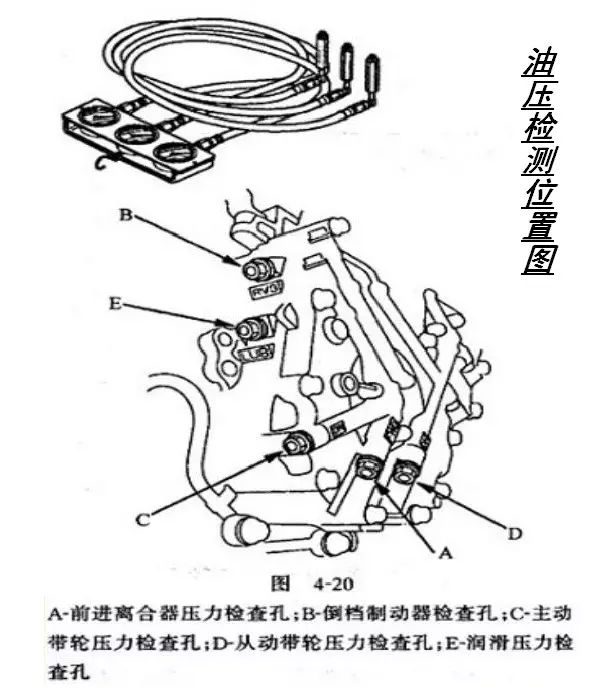

5．將油壓表接入右圖中A油壓測試孔(F)，啟動發動機，檔位換到D位，加速到1700rpm，測量前進離合器油壓；
6．將油壓表接入右圖中B油壓測試孔，啟動發動機，檔位換到R位，加速到1700rpm，測量倒檔制動器油壓；
7．將油壓表分別接入右圖中C測試孔(DR)和D孔(DN)，啟動發動機，檔位換到N位，加速1700rpm，測量主動、從動帶輪油壓；
8．將油壓表接入右圖中E油壓測試孔(LUB)．j啟動發動機，加速到2500rpm，測量潤滑油壓；
9．測量結果應符合下表范圍。
（注意：變速器失效模式時帶輪壓力可高達約3.5MPa）

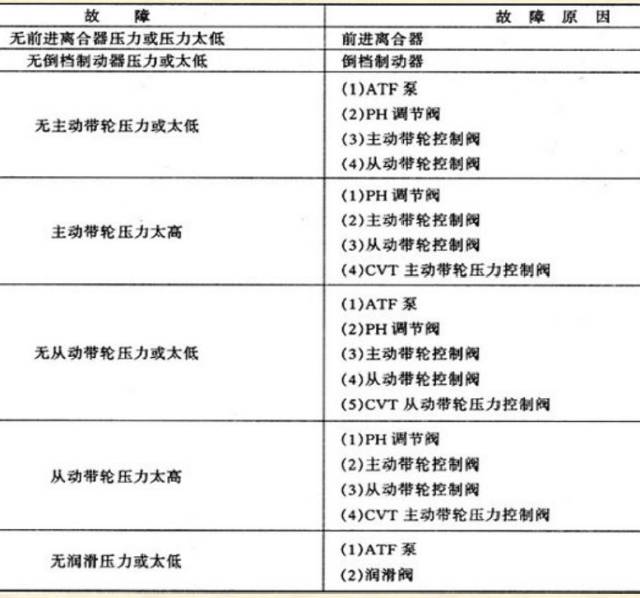

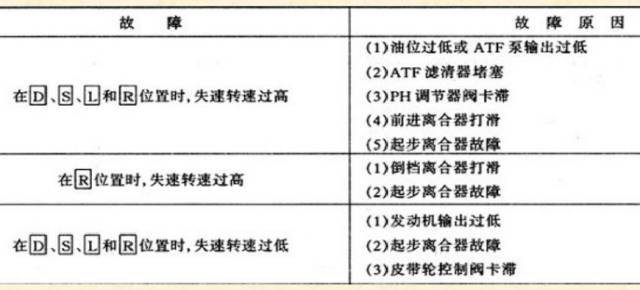

失速試驗：
發動機轉速
D、 R=2350-2650rpm
S、 L=2800-3100rpm
常見故障：
本田飛度CVT最常見的故障就是行駛3萬公里以后，出現不同程度的起步車身發抖現象。更換CVT專用油后，故障減弱或消失。但要根本解決問題應該清洗起步離合器相關油路再用本田故障診斷系統HDS做起步離合器的學習。
飛度CVT匹配方法：
一、車輛停止時的設定：
1、將手剎來起；
2、發動機運轉到正常溫度，風扇轉兩次；
3、確定沒有故障碼；
4、關掉鑰匙；
5、用本田電腦或HDS跨接SCS線連接；
6、踩下剎車不動，直到設定完畢；
7、在無負荷的情況啟動發動機，然后打開前大燈（設定時大燈一直亮著）；
8、將換檔桿推到N檔，然后換之D，S，L在2 0秒再推到空擋，重復兩次；
9、如果D指示燈閃爍或亮1分鐘，從第5步再做一次。
二、行駛狀態下的設定：
1、啟動，打開大燈；
2、使車子跑到6 0 KM/H，然后不要踩剎車，讓車輛減速，直至停止。
