汽車空調的那點事兒（八、汽車空調系統的控制）
02-02
上一期聊完了汽車空調系統最重要的控制，壓縮機的控制邏輯，這一期我們再聊聊，汽車空調系統的其他方面的控制。
其他方面都有啥？
空調光制冷，壓縮機光吸合，沒有散熱能行嗎？風向風速溫度都不能調，能對得起空調這個部件名稱嗎？
所以，下面咱們就一塊聊聊汽車空調散熱、蒸發箱控制上的那點事兒！
楊老濕聊空調的第一節就說了，空調就是一個冷熱交換的原理！
所以，汽車空調要想制冷好，那么散熱就得必須棒！同時，如果發動機有過熱的現象，那么空調性能絕會受到影響，也不會很涼的！
雖說當前汽車空調的散熱都是集成在發動機散熱的系統中共同管理的，但這個散熱系統是與空調的狀態、空調系統負荷、壓力狀態有直接的聯絡。
所以說，這就是為什么楊老濕把散熱風扇的控制防在空調系統中。
還有就是因為：以前早期的車型，散熱風扇的轉動是與空調控制直接息息相關的，空調的壓縮機開關狀態、空調壓力開關等都可以直接控制散熱風扇的轉動！只不過到了最近的十來年，由于電子技術的不斷進步，發動機對散熱系統控制的精度要求越來越高，所以才由發動機或車身控制系統所控制整個散熱系統，而空調系統的散熱則是輔助的控制因素了。

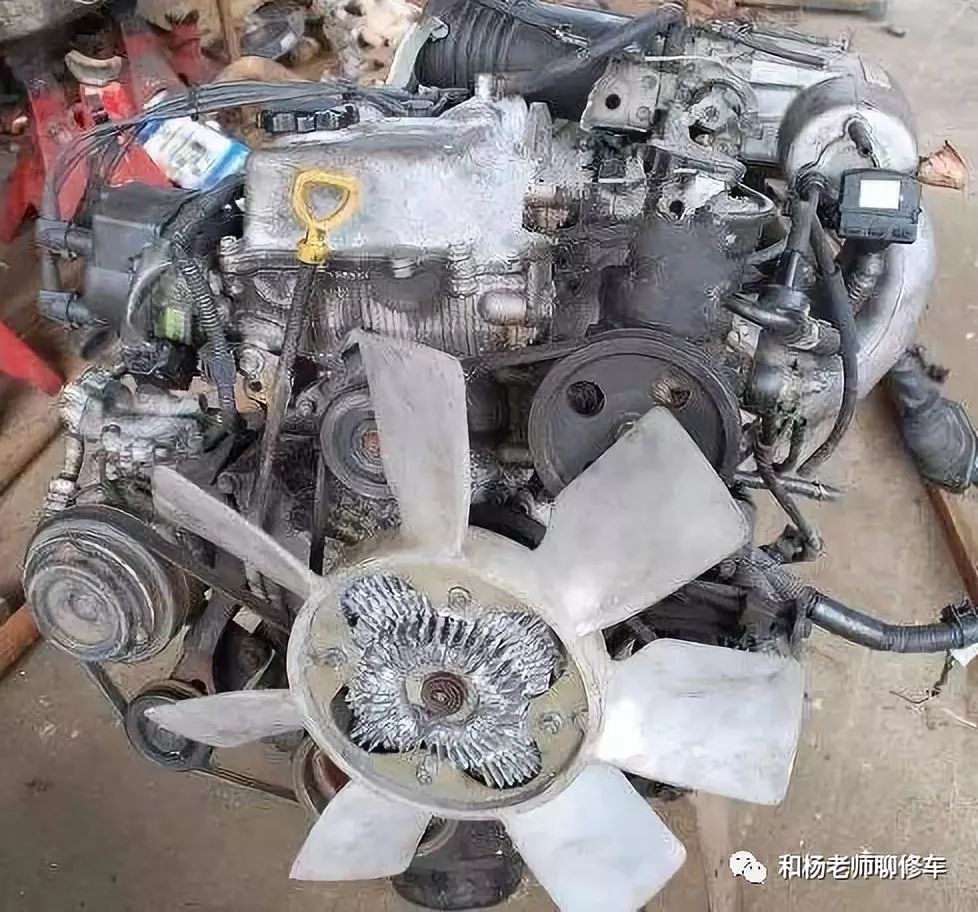

首先，我們來看最早期的硅油風扇，則完全是隨著發動機水溫的溫度變化而調節風速的：

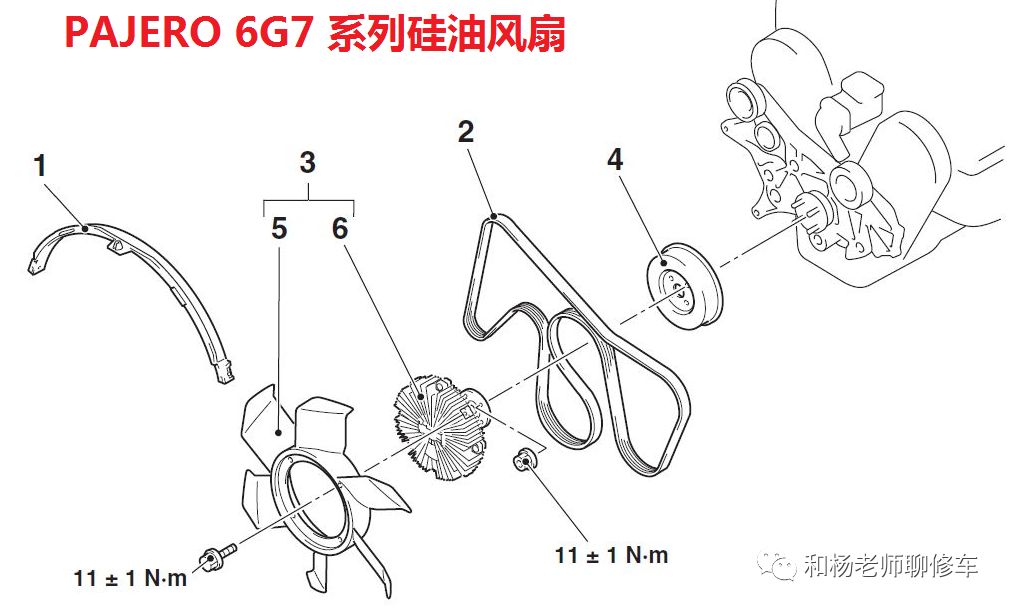

甚至當前也有部分老車型（譬如越野神車pajero，十幾年不改款）就采用的是硅油風扇為發動機散熱，其最大優點就是成熟可靠！缺點嘛，溫度調節控制精度不高，散熱效能與轉速聯絡性過大，不利于節能。而現在幾乎主流的貨車都在用硅油風扇，只不過為了精度更好，采用了電控硅油風扇。

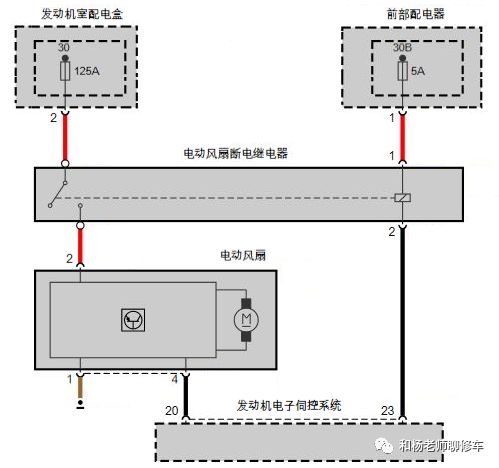

當然了，Pajero的硅油風扇主要是給發動機散熱使用，而PAJERO的空調散熱系統還是有一個冷凝器外部的送風風扇，其控制電路簡單的要死：
以上是目前最簡單的空調散熱控制，硅油風扇+冷凝器風扇！

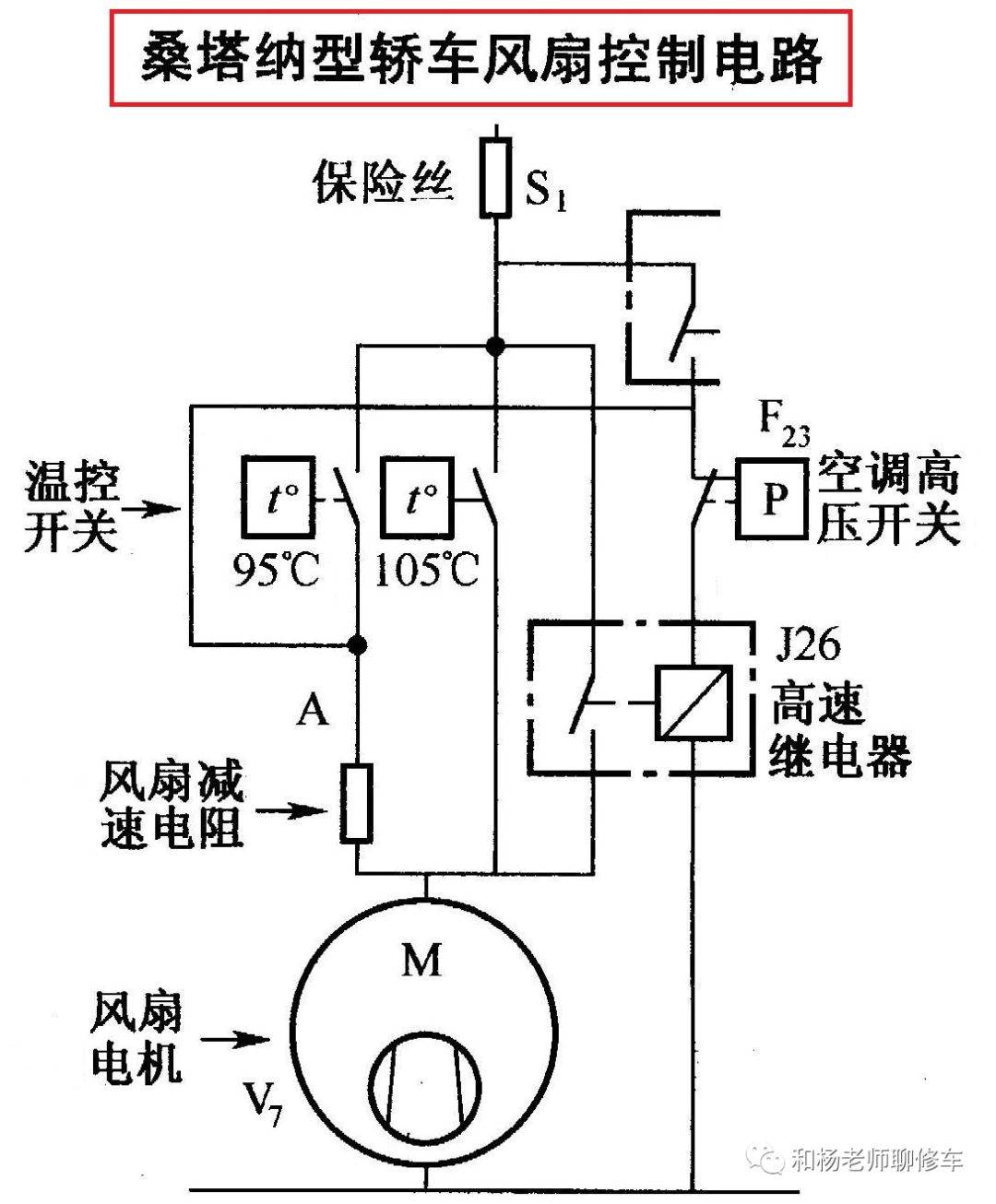

那么除了硅油風扇之外，早期的散熱系統則是由水溫的溫控開關以及空調系統的壓力開關來控制散熱系統的電子扇風速的，楊老濕不熟悉VW，但是可以拿小伙伴兒們最熟悉VW的SANTANA為例，看看散熱風扇是怎么控制的：
這么簡單的電路，楊老濕就不BB了，兩個分別控制高低速，而空調壓力開關接通直接就讓風扇高速轉了。這個電路還不明白的，不用問我、自己問問周圍的好友、同事吧。

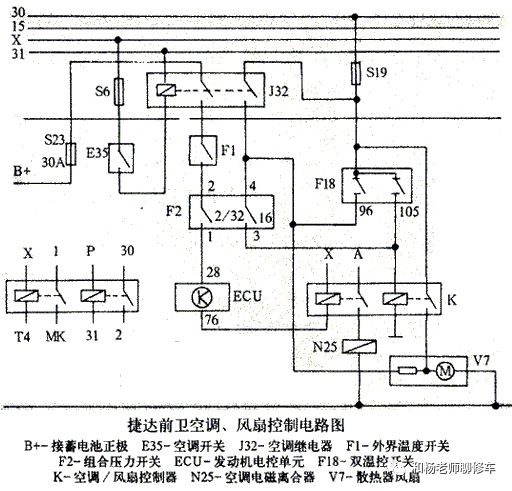

都是VW，其實捷達的控制和santana完全類似，還是由水溫的溫控開關F18和空調壓力開關F2來控制，只不過電路圖的畫法有些不同：
這些都是老式德系的策略了，一般的都采用開關控制繼電器，繼電器接通風扇電路，從而實現控制風扇的轉速。而經過凈化，有些車型開始引入了發動機控制單元ECU的控制方式，所以更多采用的控制策略是：發動機ECU+溫控開關控制電子扇散熱系統電路。

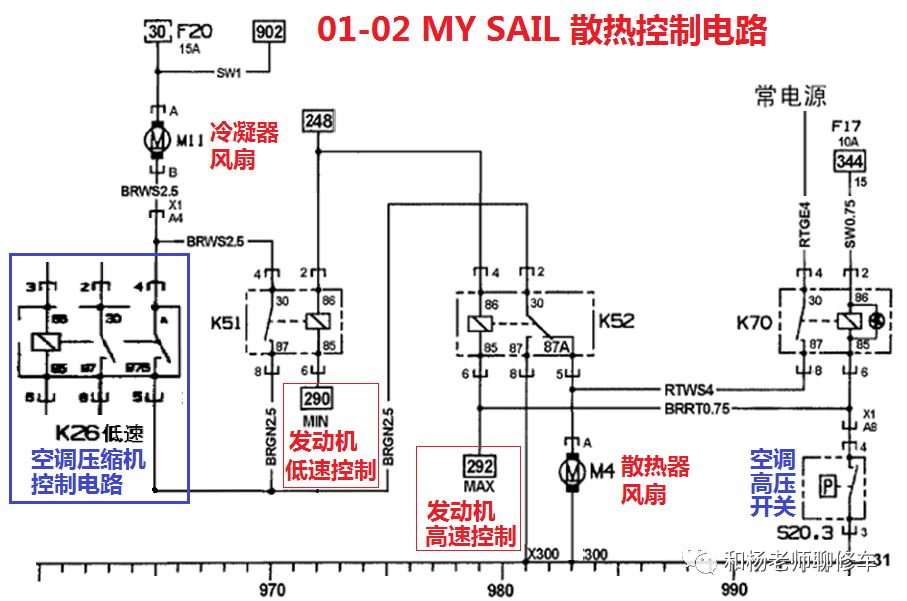

同為德系車，當時由OPEL演化而來的SAIL控制策略與VW相比則略有一些不同：
首先，冷凝器風扇與散熱器風扇是分開的兩個風扇：低速形成串聯，高速并聯到車輛電源上；
其二，只要壓縮機吸合，無論水溫如何都會由壓縮機控制電路的K26控制兩個風扇串聯并低速旋轉散熱；
同時，如果空調壓力變高，壓力開關S20.3就會控制兩個風扇高速旋轉。
除了，空調系統對散熱的控制之外，發動機控制ECU則會根據發動機水溫的高低分別控制K51低速繼電器與K52+K70的高速繼電器吸合，從而實現發動機控制模塊根據水溫對散熱風扇的控制。
因此楊老濕就敢說：01-02款的SAIL是由空調系統以及發動機控制模塊兩套系統來控制整個發動機以及空調散熱系統的工作的。
顯然，說好聽的這樣做算是有冗余控制的策略，但是也會讓人覺得非常的啰嗦：壓縮機既然都是發動機模塊控制的，發動機模塊當然可以知道空調的狀態了，何必啰里啰嗦要引入那么多的繼電器和線路呢？
其實，這是因為早期的德國車多采用壓力開關而不是傳感器，所以發動機模塊是無法得知空調壓力的，看看幾款老德國車就知道了。
而美系和日系的車型，從九十年代默契開始就多采用三線制的壓力傳感器，這個壓力傳感器信號還是送到發動機模塊ECM或PCM；因而發動機控制模塊是可以清楚的知道空調系統的壓力和溫度狀態，所以這兩種車系就沒有過多的空調溫度和壓力控制開關了，統一采用發動機控制模塊集成控制發動機以及空調的散熱系統。

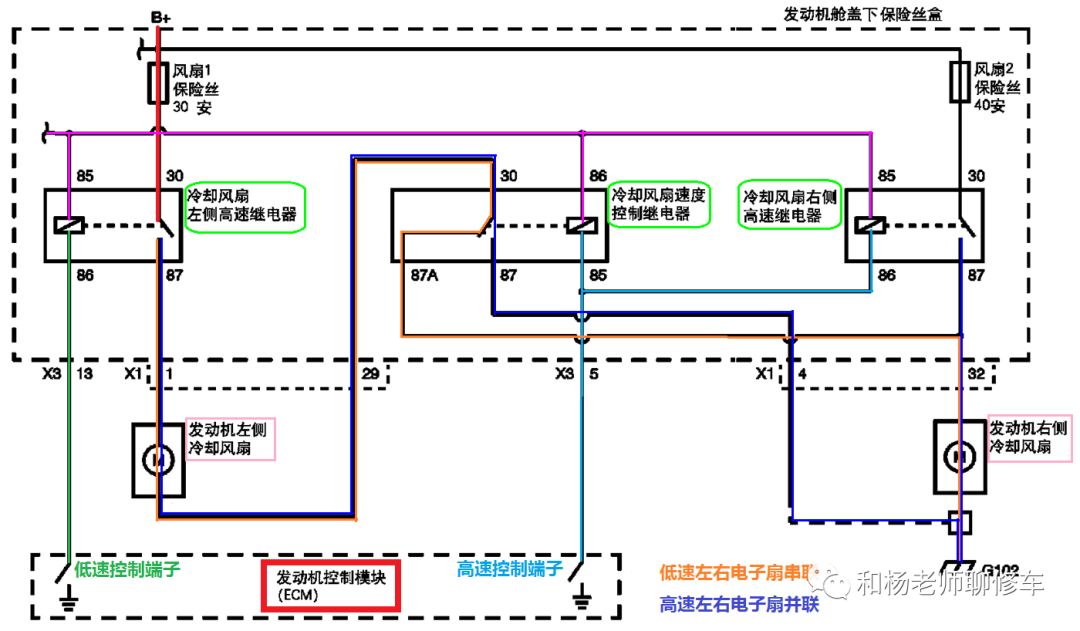

所以目前，我們常見的絕大多數家用舒適性轎車，只采用發動機控制模塊來控制散熱風扇。這類車型常見的發動機ECU控制電子扇散熱系統，電路如下：

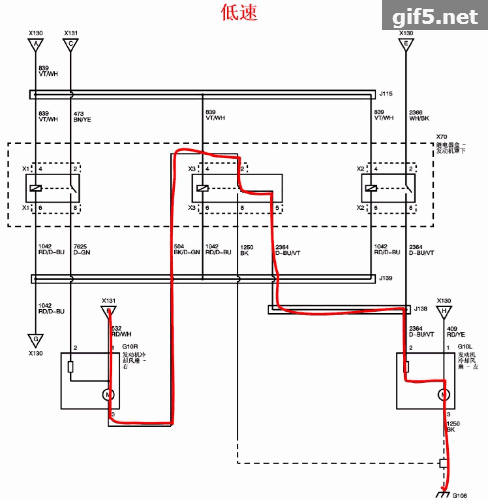

一般都是通過三個繼電器（一個低速、兩個高速），實現兩個風扇的高低轉速。當然有些車型不再使用發動機ECU而采用網關來控制電子扇，但是仍然采用低速串聯、高速并聯的高低速方案：
雖然這些類型的電子扇是由發動機或網關來控制，但是并不代表散熱的控制完全取決于發動機的信號，其常見的輸入信號有：水溫、空調開關、空調壓力、外界環境氣溫、車速等信號。當然了，這些信號有些則是來源CAN網絡上其他模塊的相關信息。
譬如：車速信號根據車型的不同，有些來自車輛穩定控制系統ESP，有些來自CVT模塊，有些手動擋的車型則來自發動機接受MT車速傳感器...
這些控制細節，咱們不做細聊，車型有太多我也不了解細節，楊老濕就一句話：什么車就看什么電路圖！
目前，部分車型的電子扇只有一個風扇，采用了無極變速控制，由發動機控制模塊輸入一個信號，電子扇就可以無極可變轉速輸出：

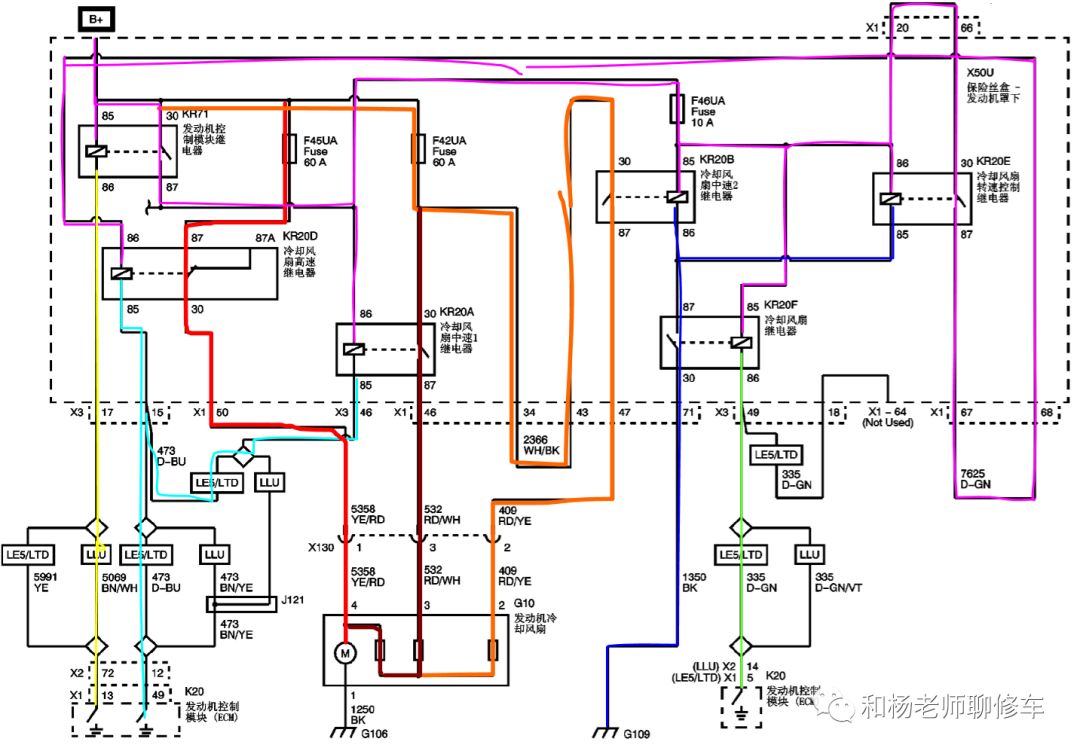

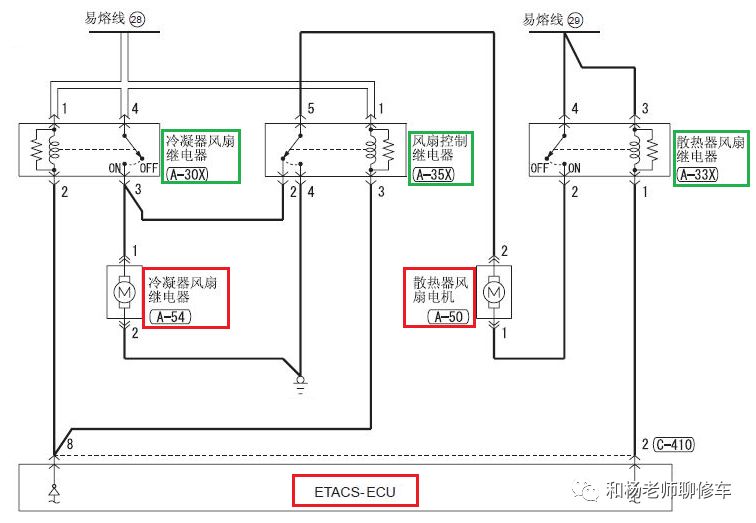

當然了， 有些車型還設計了成特殊的三速電子扇控制策略，也夠奇葩的，控制電路楊老濕已經畫出來了，就不聊了，大家仔細看吧：

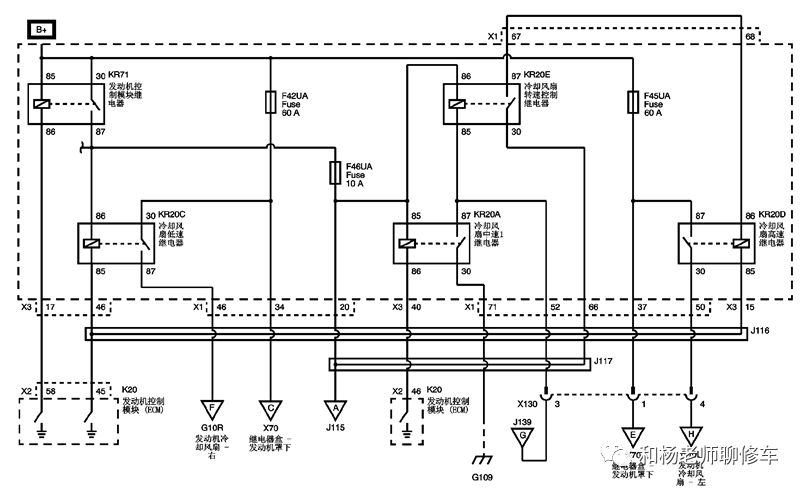

需要說明的是，上面這款車型配置的是：2.0\2.4、1.6t ， LTD LE5 LLU 三款發動機；同樣是上面這款車型，在配置2.0T的LDK發動機后，散熱系統則需要加強，又采用雙電機三速控制。
控制部分：
執行部分：
發動機控制模塊通過分別對KR20ACD三個繼電器的控制，從而實現三個轉速；
具體的控制電路不做分析，執行部分電路，各位小伙伴兒們自己看上圖。
所以，不同車型、不同年款、甚至相同年款不同排量的車輛，其控制電路都可能會有所不同，各位維修時刻要找準電路圖哦！
雖然其我們說其控制電路有所不同，但其散熱控制的策略應該都是類似的：

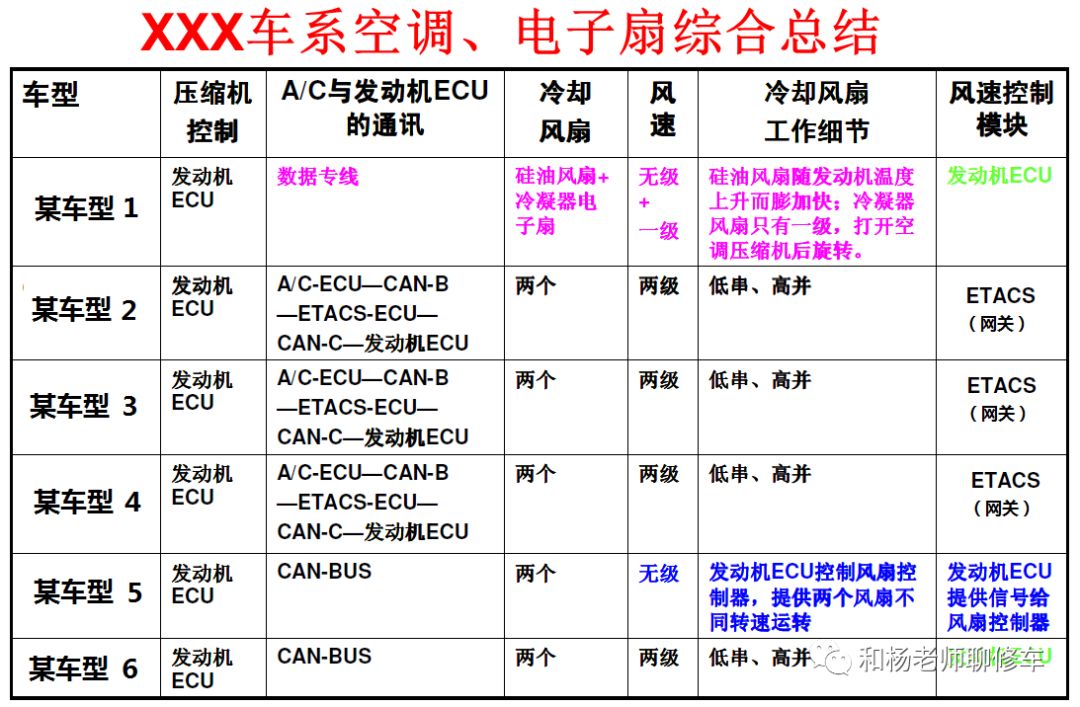

而對于楊老濕，為了牢記相關的區別于特點，則是把某車系中：不同車型的控制特點都統一匯總制表，這樣就有利于記憶不會被單一車型所誤導，在修車前先看看是怎么控制，修車時的邏輯就不會跑偏。
這一招，楊老濕認為尤其對經常修某單一車系的小伙伴有效，因為車型是隨著年代不斷進步的，之前是開關控制，現在就成模塊了；那個車是發動機模塊，下一個案例則是網關模塊，所以統一匯表就可以讓小伙伴們看的清清楚楚、修車修的明明白白，少走彎路、不走錯路！
好了，上面就是楊老濕關于空調+發動機散熱系統的控制介紹。雖然咱們國內的車型有千萬種、雖然咱們僅僅介紹了幾款車型，但是希望各位童鞋能領會其中的道理，從而得到一點點的啟發。
說到蒸發箱，不僅僅是指制冷系統的吸熱原件蒸發器，而是指整各儀表臺內蒸發箱總成上一系列的冷暖、風速、風向、內外循環等控制。
空調控制面板
手動拉線空調
其中只有風速是開關，其余冷暖、風向、內外循環均是拉線操作！
常見故障也就是拉線脫落、卡滯，很容易檢查維修。
早期低端車所應用，目前隨著電子技術的不斷進步，這種拉線式控制很少見了。
電子控制空調
手動或電磁閥切換真空，真空管驅動各種風門。
早期部分豪華車采用的策略，目前基本沒有了。
更多的是電控電機（馬達）控制的電子空調系統了：

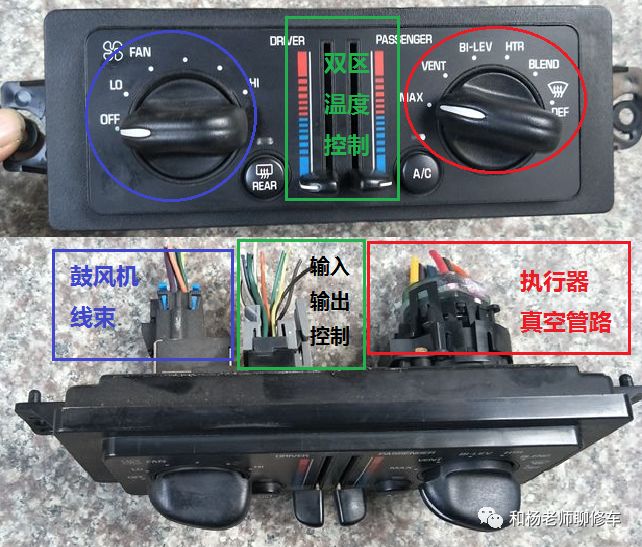

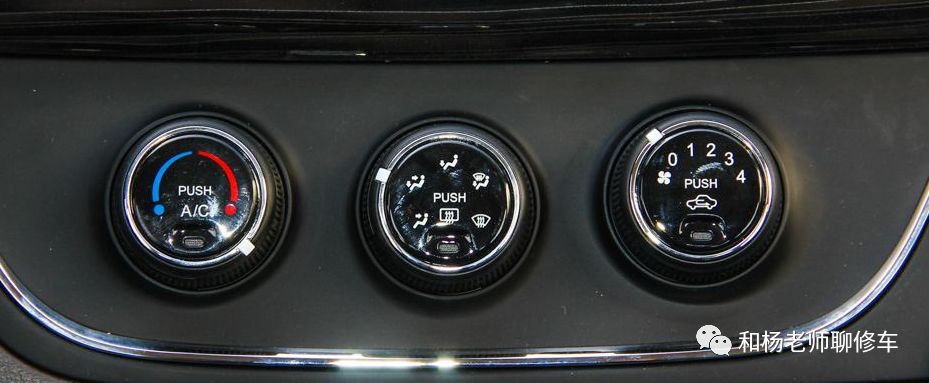

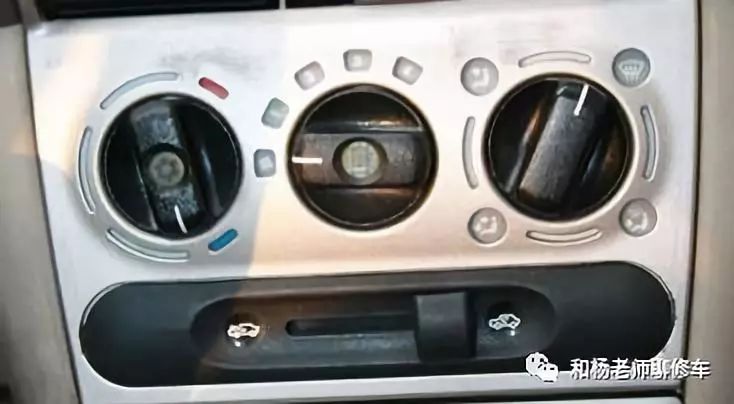

通過三個旋鈕控制開關控制：溫度、風向、風速；
通過按壓PUSH開關控制：壓縮機、后窗加熱、內外循環切換。

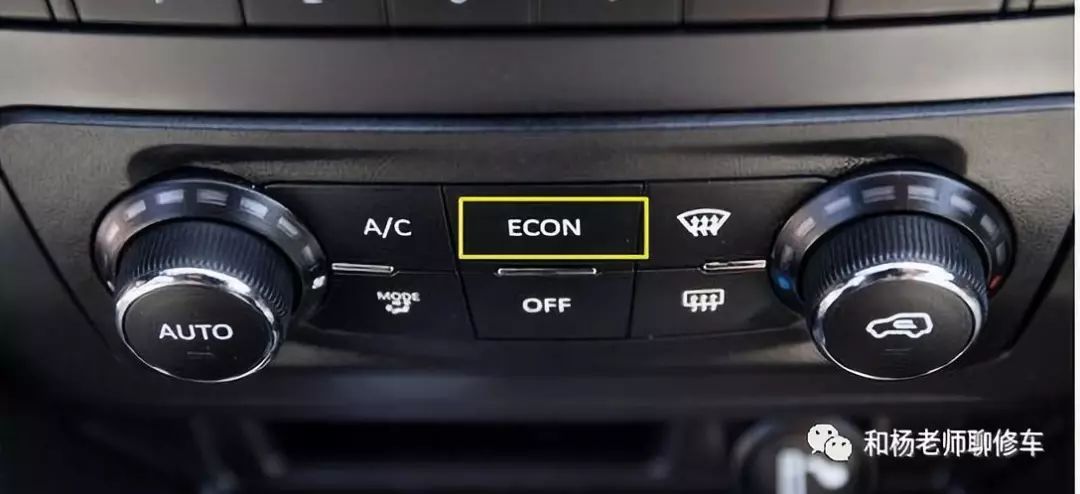

自動空調

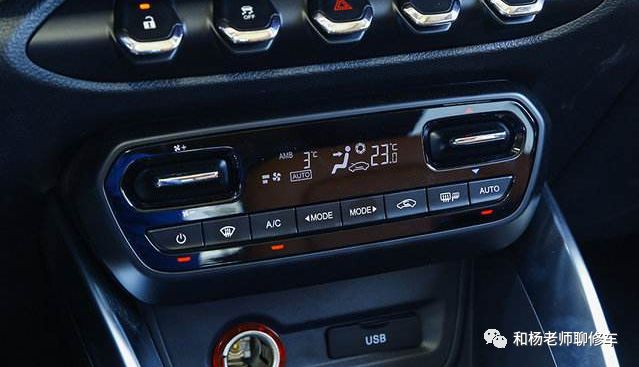

可以做到風向、風速自動管理的空調系統：
連5、6萬左右寶駿、紳寶都是全自動空調了，這個時代變化的夠快！

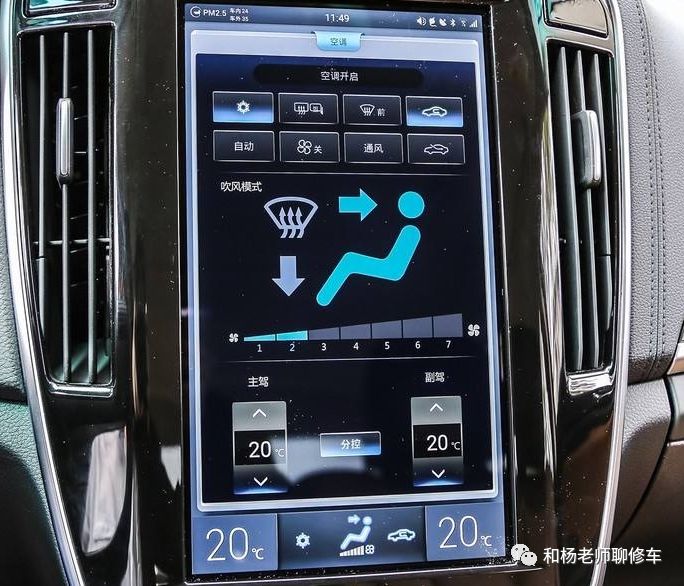

更不用提TESLA這種高達上全自動空調系統了：
所以，從空調面板上來看，空調系統控制面板的控制主要有以下幾項：
溫度、風向、風速、壓縮機、后窗加熱、內外循環切換等
想知道以上控制是怎么實現的嗎？
想知道其控制邏輯是什么樣的嗎？
那好吧，咱們下期再聊！
楊老濕
2018-8
