一說到進氣增壓，相信大家想到的就是廢氣渦輪增壓，其實廢氣渦輪增壓只是進氣增壓里面的一項當前應用較廣的技術。

我們今天就來一起聊一聊進氣增壓的幾種不同方式，讓大家對進氣增壓有一個更全面的理解。

01為什么要增壓

增壓主要是為了提高進入發動機空氣的密度（對空氣進行壓縮），增加發動機的進氣（氧含）量，以達到增加發動機的功率和扭矩的目的。

PS：在高海拔地區，空氣較稀薄、含氧量低，如果不增壓，發動機的動力就會明顯不足乃至熄火。

02增壓的方式

1、廢氣渦輪增壓

2、機械增壓

3、復合增壓

4、諧波增壓

03廢氣渦輪增壓

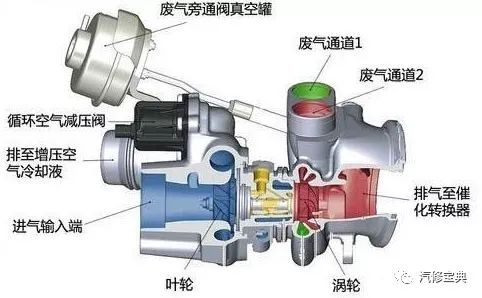

1、結構組成

主要由殼體、轉子部分（渦輪、葉輪）、旁通閥等組成。

PS：其實就是一個由廢氣渦輪驅動的壓氣機。

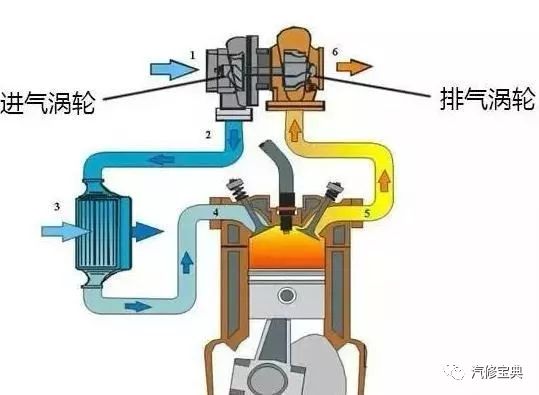

2、工作原理

靠發動機燃燒后排出的廢氣，推動排氣側的渦輪旋轉；以此帶動另一側的葉輪旋轉。

葉輪旋轉時使發動機能吸入更多的空氣，并對其進行壓縮，以達到多進氣的目的。

3、增壓壓力調節

我們要先明白，增壓器的轉速取決于廢氣能量的多少。為了避免因渦輪增壓器的轉速過高，導致進氣壓力過大損壞進氣系統，或渦輪增壓器的轉速過高造成渦輪增壓器的機械損壞，因此要控制渦輪增壓器的轉速。

當前控制渦輪增壓器轉速的有兩種類型的渦輪增壓器。一種是旁通式渦輪增壓器，另一種是可調葉片式渦輪增壓器。

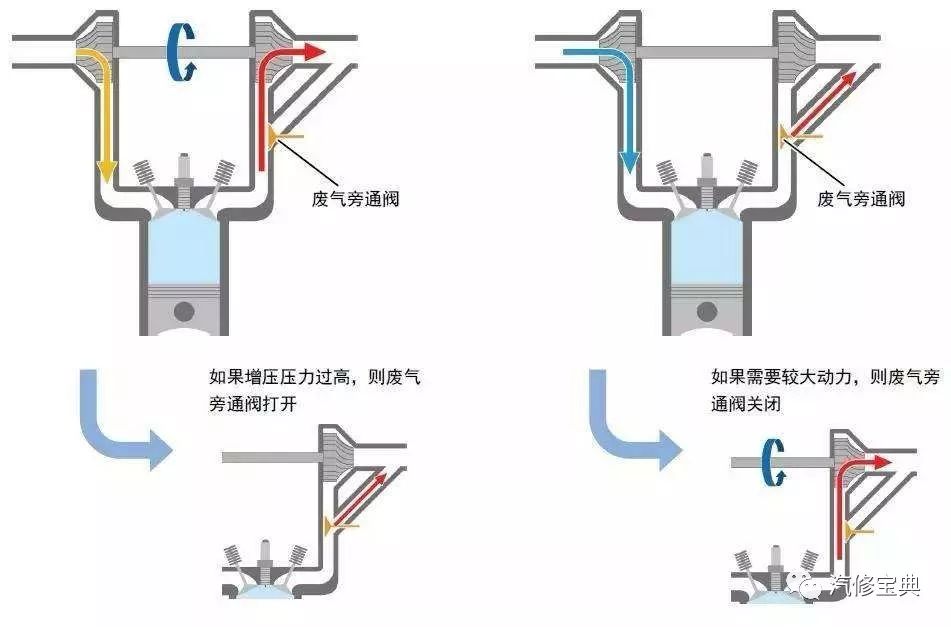

我們先來看一看旁通式渦輪增壓器，它是在某些時刻打開廢氣旁通閥，以此來減少流經渦輪的廢氣量，從而達到控制渦輪轉速的目的。

廢氣旁通閥的控制方式有兩種，一種是真空控制式，另一種則是電控式。

真空控制式廢氣旁通閥

電腦控制式廢氣旁通閥

我們?cè)賮?lái)看一看可調葉片式渦輪增壓器又是如何進行控制渦輪轉速的。

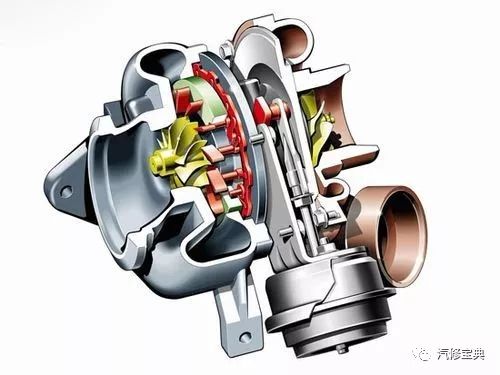

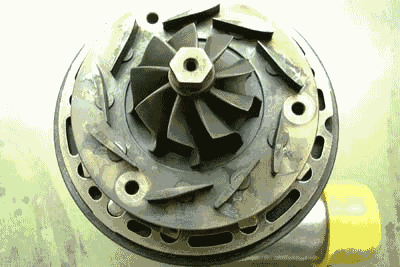

可調葉片式渦輪增壓器

上圖中紅色部分就是可以調整角度的葉片，它的原理又是什么樣的？

當發動機轉速低時，廢氣量少，廢氣的流速相應也較慢，為提高渦輪的轉速，此時葉片就會旋轉一定的角度，使流經渦輪的氣壓通道變小，這樣就可以使流經渦輪的廢氣流速變快。

以此來保證充足的進氣量，而當發動機轉速較高時，廢氣量大、廢氣的流速也快，為確保渦輪的轉速不會過快，此時葉片的旋轉角度也會發生變化，使廢氣流經的通道變大，以此來控制渦輪的轉速及進氣量。

渦輪增壓上面，除了廢氣旁通這項技術以外，還有一項很重要的技術，就是增壓中冷技術。

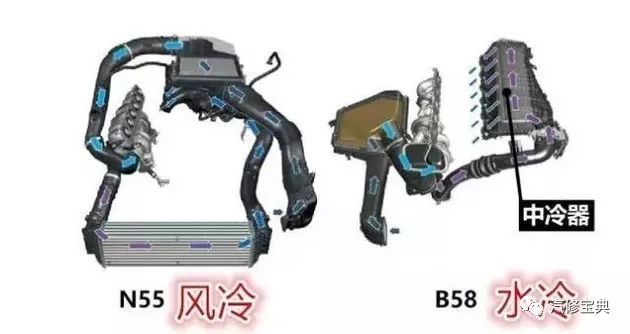

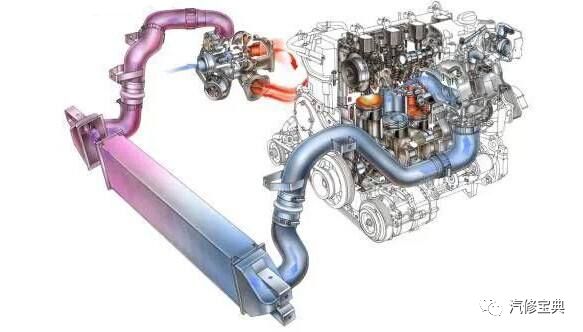

4、增壓中冷技術

因?yàn)闇u輪的動力源來于發動機廢氣，因此渦輪本身的溫度會很高，這也使進氣溫度上升，因此就有了增壓中冷技術。

中冷器是這里面的核心部件。它一般安裝在發動機前方，采取風冷的方式。

安裝中冷器，不但可以降低進氣溫度、增加空氣密度，還能有效的減少發動機的爆振。

說完了廢氣渦輪增壓的相關知識內容，我們接下來再看看機械增壓。

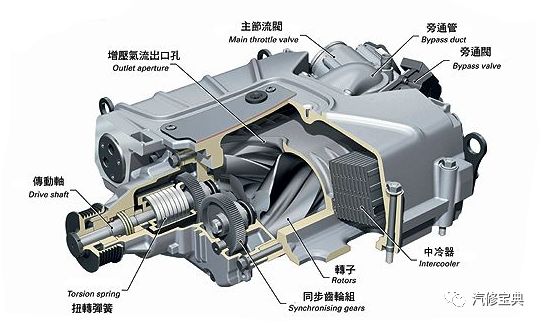

04機械增壓

機械增壓是一項用的稍早的增壓方式，在奧迪、奔馳等車型上面都有應用。

機械增壓在低轉速下便可獲得增壓。且因?yàn)橹苯佑砂l(fā)動機驅動，因此隨發動機轉速的提升，增壓效果也隨之增強。

它主要有三種類型的，分別是：

魯茲式

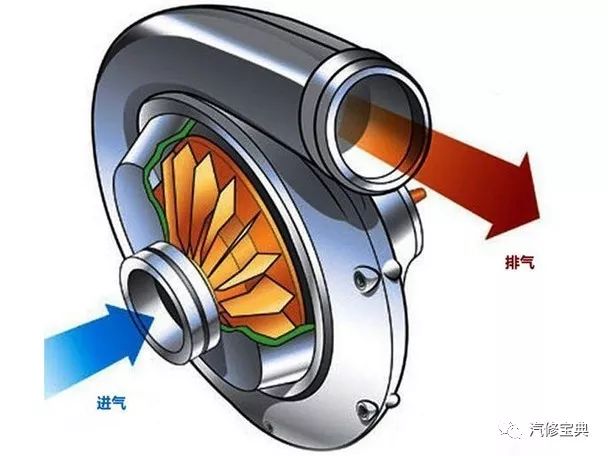

離心式

雙螺旋式（又稱羅茨式）

05復合增壓

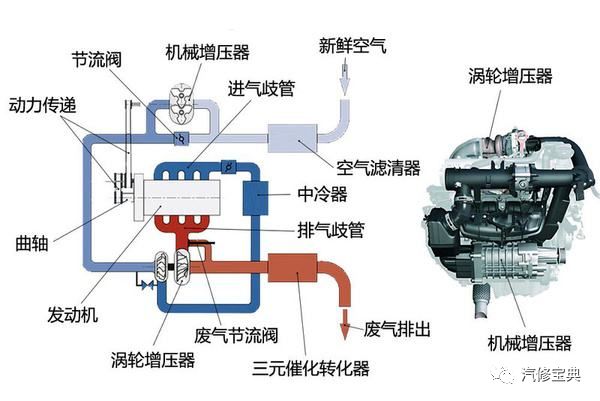

復合增壓，其實就是一個車上既有機械增壓，又有廢氣渦輪增壓。它們?cè)诟叩退贂r(shí)互相配合，以使發動機在各工況下都能達到最佳效果。

它有兩種布置形式，分別是串聯式復合增壓與并聯式復合增壓

串聯式復合增壓：對空氣進行兩次壓縮，這樣可以改善低速時的轉矩特性和加速性。

并聯式復合增壓：由機械增壓和渦輪增壓同時供給增壓空氣。低速主要靠機械增壓，而在高速主要靠渦輪增壓。

最后我們?cè)賮?lái)聊一聊諧波增壓

06諧波增壓

在講諧波增壓之前，我們先搞清楚什么是諧波。

在進氣行程中，空氣從進氣門快速流入發動機氣缸，如果此時突然關閉進氣門，進氣并不是停止的，而是在慣性的作用下，對進氣門附近空氣形成壓縮，并且壓縮過后還會往反方向回彈，形成振蕩，也就是我們說的諧波。

我們說的諧波增壓，其實也就是我們常說的可變進氣歧管（長度與橫截面積），說的直白點呢，就是通過調整進氣歧管的長度或者橫截面，來改變諧波增壓的頻率，達到“增壓”的作用。

1、可變進氣歧管長度

代表：豐田ACIS諧波增壓技術

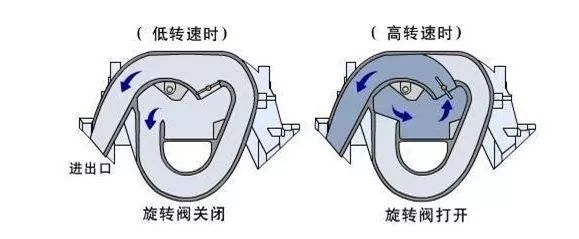

從圖中我們可以看到發動機低轉速時，旋轉閥處于關閉狀態，空氣經長的進氣歧管管道進入發動機，達到增扭的效果；

而當發動機高速運轉時，旋轉閥打開，空氣會從較短的進氣歧管管道進入發動機，達到增加進氣量的效果。

PS：長管道進氣慣性大，短管道進氣阻力小。

2、可變進氣歧管橫截面積

代表：大眾EA888發動機

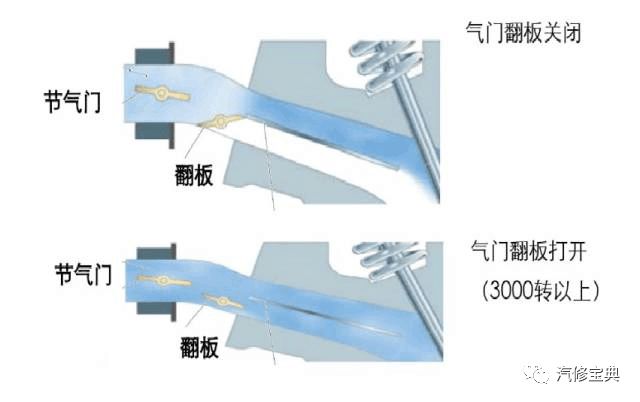

如圖，我們可以看到，它的進氣道上面有隔板，將其分隔成上下兩部分，當翻板關閉時，空氣從進氣道的上部分進入到發動機內部；

而當轉速在3000轉以上時，進氣翻板打開，空氣從進氣道的上下兩部分進入到氣缸內部，這樣就能進入更多的空氣。

PS：這就像我們捏水管一樣，若是將水管頭部捏扁，使它的橫截面積變小，水的流速將更快一樣。（改變空氣的流速，這樣能更好的形成渦流，達到更好的燃燒效果）

今天的內容到這里就要和大家告一段落了，文章內容為小編個人對這幾項技術的理解，若有講的不到位的地方，歡迎大家在下方評論區指正。
