在前幾期的推文推出以后，有不少用戶留言說，自己不會看電路圖，希望我們出一些如何查看電路圖的文章。

今天小編就帶著大家來認一下電動車窗系統、教大家如何看電動車窗系統的電路圖，在文章中還講解了如何根據電路圖進行維修電路故障。

要懂得如何看電動車窗的電路圖，我們先要知道電動車窗都由哪些部件構成，它們之間的關系是什么樣的。

01電動車窗系統的組成

電動車窗系統主要由玻璃升降器、玻璃升降電機以及玻璃升降開關等組成，然后通過導線將控制開關與升降電機連接，有的車還會帶有玻璃升降控制模塊來控制電機的升降。

02電動車窗電子部件電路示意圖

控制開關：控制升降電機的導通以及正反轉

升降電機：帶動車窗玻璃上升以及下降（是通過改變電流方向來控制電機的正反轉）

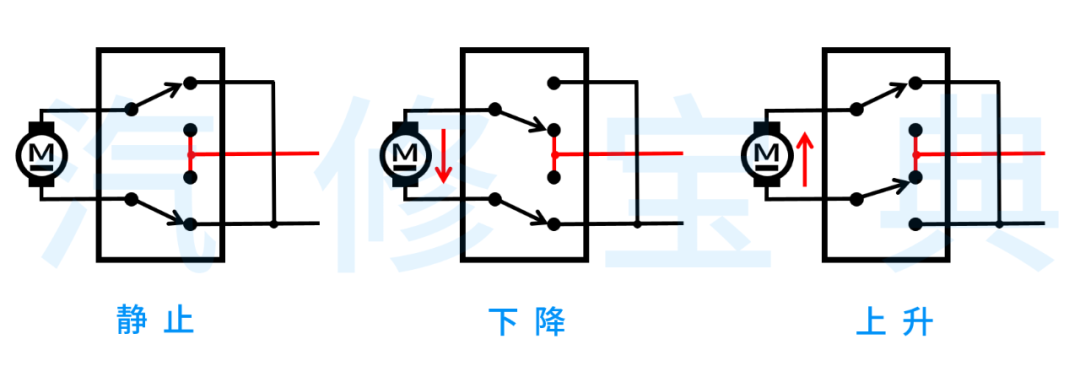

這里以常見的五線式玻璃升降開關為大家進行講解

PS：紅色線條代表正極，紅色箭頭代表電流方向。

看完簡單的一個門窗升降開關與升降電機，是不是覺得也很簡單呢？

我們再來看一幅完整的電動車窗系統圖

03電動車窗系統電路圖

從圖中，我們可以看到，在玻璃升降開關未操作之前，玻璃升降電機的兩端都與搭鐵相連，因此電機不工作。

04電動車窗控制原理

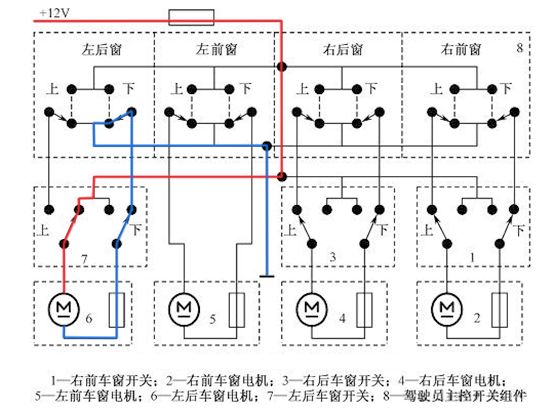

通過玻璃升降主開關控制左后門的玻璃上升時，電路如下：

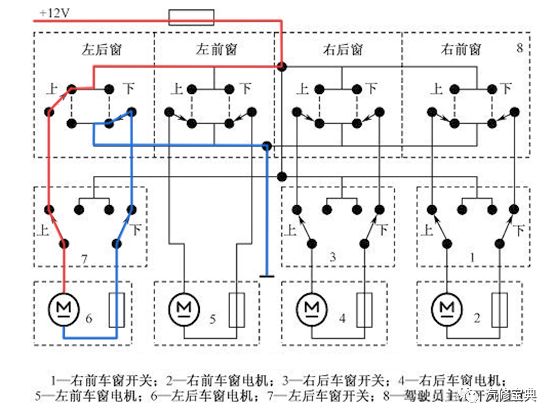

通過左后門玻璃升降開關單獨控制玻璃上升時，電路如下：

另外大家思考以下2個問題：

1、為什么開關控制負極而不控制正極

2、當駕駛員側控制右后玻璃下降時，電流又是如何流動的

會看基礎電路圖以后，有的朋友會說，這對修車并沒有什么幫助，或說在車上以后，我還是不知道該怎么修。

下面我們就來講一講如何根據電路圖來維修電動車窗升降系統。

05根據電路圖檢修電動車窗升降系統

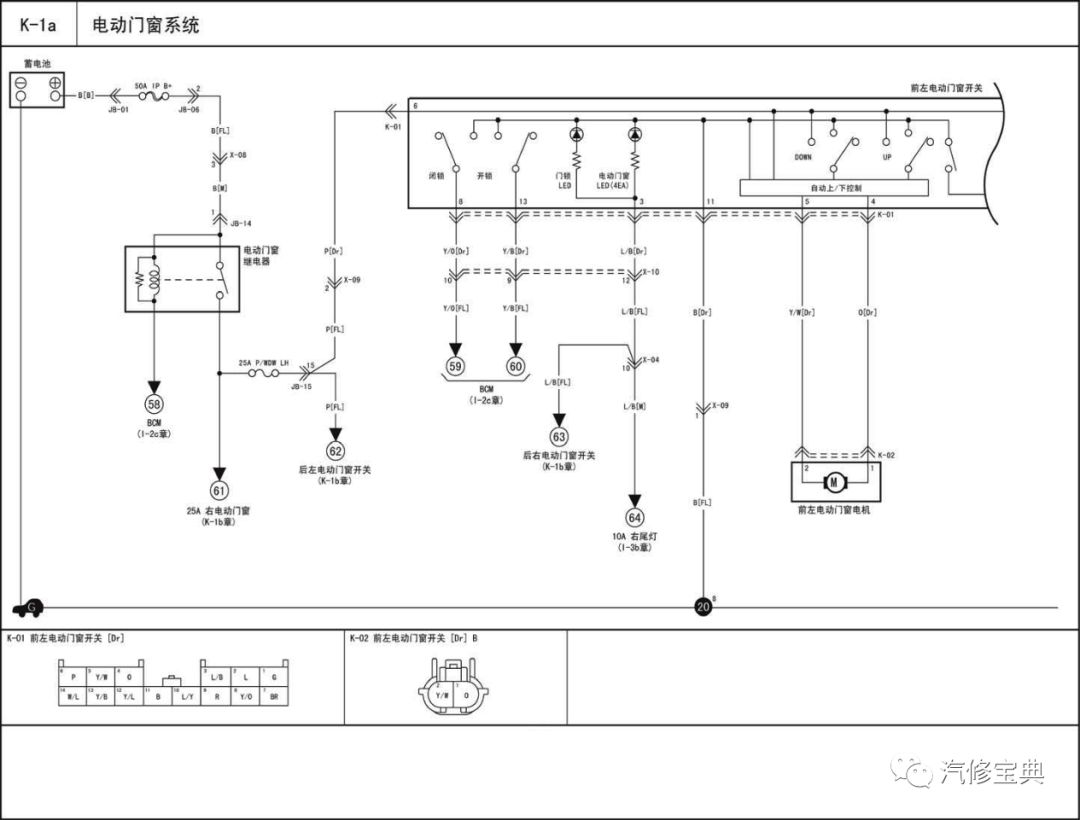

這里我以起亞賽拉圖的一款電動車窗系統電路圖為例進行講解

（因手機界面大小問題，建議點開后放大查看圖片）

電路說明：

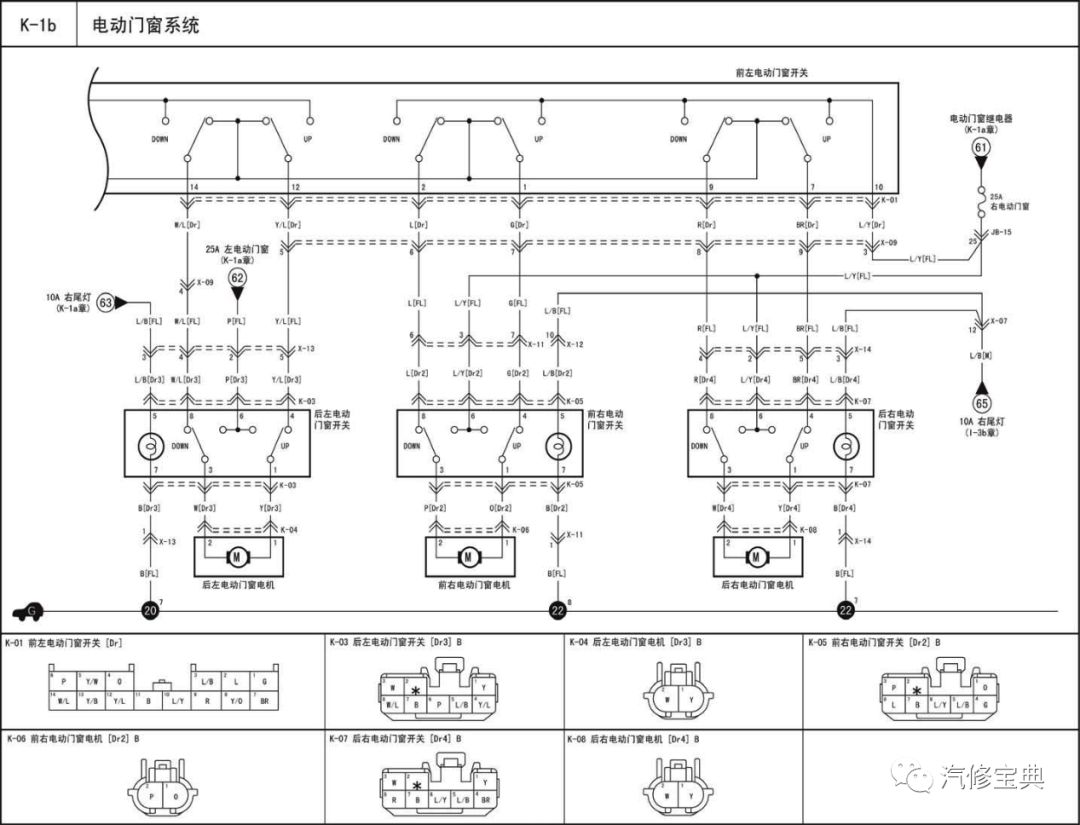

1、整個電動車窗的電路圖主要由兩張圖構成，分別是K-1a與K-1b。

2、單獨的玻璃升降開關，除了五個控制腳以外，還有兩個腳是開關內的背景燈。

3、多個頁面的線束相關性采取的是章節與數字編號表示。（如K-1b章的61）

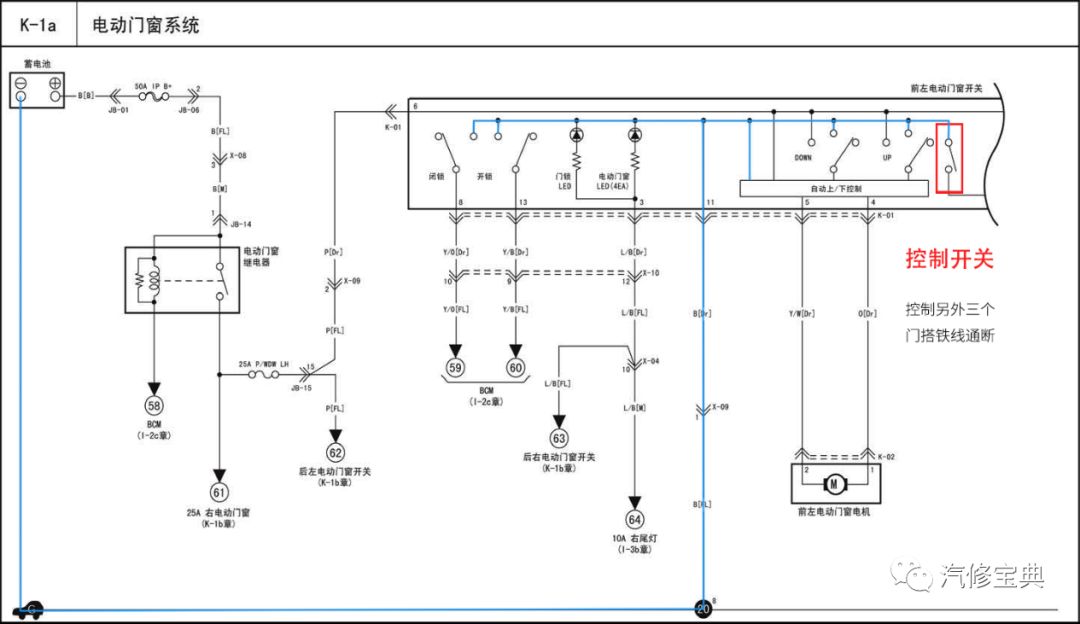

4、K-1a主駕駛側玻璃升降總開關內（右側）有一個開關，用來控制另外三個門的搭鐵通斷。

PS：關于這個控制開關，小編我不知道是電路圖有誤還是廠家設計就是如此。因為斷開以后，連主駕駛側都不能控制另外三個車窗的升降。

在接下來的內容中我們以電路就是如此來進行分析。我們以右后門玻璃升降不受控制為例進行故障分析講解。

右后玻璃不能升降又有兩種情況，分別如下：

1右后門不能獨立控制

可能原因：

A、右后玻璃升降開關故障

B、右后玻璃升降開關供電線路故障

故障分析：

A、因為是右后不能獨立控制，所以排除玻璃升降電機的問題

B、因為右側兩個玻璃升降開關供電共用一個保險絲，所以排除保險的問題

C、因為是不能獨立控制，且電路圖中主駕內控制另外三個玻璃升降開關搭鐵的開關斷開以后，主駕與右后都不能控制車窗的升降，因此排除玻璃升降總開關的問題

D、因為是不能獨立控制，所以排除電機及其線路的問題

故障檢修：

A、先測量右后玻璃升降開關的插頭供電（K07插頭的6號腳）有沒有電到

B、有電查右后玻璃升降開關的通斷

C、沒電查插頭供電線與節點之間哪里有斷路

2主駕與右后都不能控制

可能原因：

A、右后玻璃升降電機故障

B、右后玻璃升降電機線束插頭故障

C、右后玻璃升降開關故障

D、右后到主升降開關中間的兩根線故障

E、主升降開關內的觸點燒蝕或脫落

故障分析：

A、因為只有右后升降電機不工作，我們先排除保險的問題

B、右后玻璃升降開關要是內部觸點斷開了，會導致電機的線路開路

C、主駕駛室的開關要是內部觸點斷開了，會導致電機線路開路

故障檢修：

A、這個問題，可先輕拍門板，排除電機發卡

B、測量右后玻璃升降電機的好壞

C、檢查右后玻璃升降開關到主開關的線路搭鐵是否正常

D、搭鐵正常檢修右后玻璃升降開關

E、搭鐵不正常先檢測玻璃升降主開關7號9號端子與11號端子之間的導通

F、正常則檢修玻璃升降主開關到右后分開關之間線路的通斷

看文字描述的挺多，實則很簡單，多看多想就能看懂整個電路圖。如文中有講的不清晰或有錯誤的地方，歡迎大家在下方評論區指正。

最后大家再動動腦，根據這個電路圖想一想，若是右側玻璃不能單獨控制升降，與另外三個門都不能單獨升降會是哪里的原因？
