如何看懂汽車電路圖?你得先明白這些~
很多朋友一直在問,電路要怎么學,應該從什么開始,今天就給大家說一下,要想學好汽車電路,我們應該具備哪些知識。

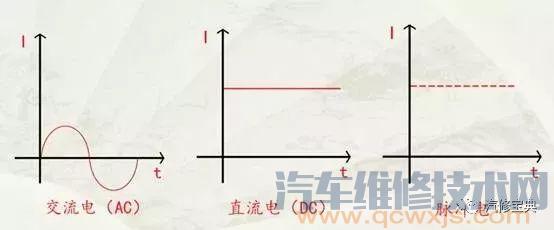

交流電:大小和方向隨時間的變化而變化;
直流電:大小和方向隨時間的變化都不變化;
脈沖電:大小隨時間的變化而彎化,方向不變。

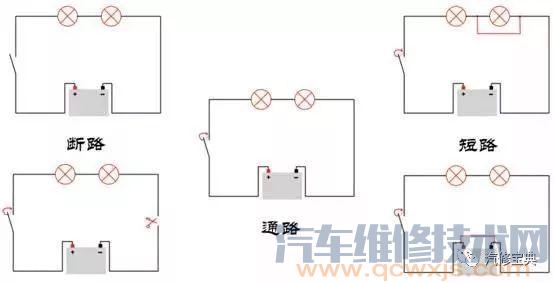

通路:通路是指電路中開關是閉合的,電流可以流通構成循環。
斷路:斷路又叫開路,是指電路中有斷開的地方,電流不能流通。
短路:短路是指用電器或電源兩端直接連接了導線,根據電流的惰性,不經用電器流過,短路是電路的不正常狀態,嚴重甚至會引發火災。
電流:電流是指電荷的定向移動,用I表示,單位是A(安培)。
電壓:電壓也稱為電勢差或電位差,其大小等于單位正電荷因受電場力作用從一點移動到另一點所做的功。用U表示,單位是V(伏特)。
電阻:電阻是指電荷在移動過程受到的阻力,用R表示,單位是Ω(歐姆)。
04歐姆定律

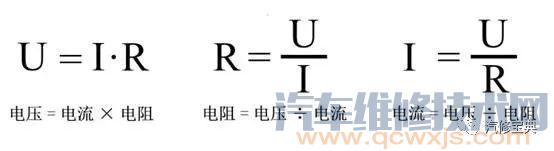

歐姆定律是指在同一電路中,電壓、電流與電阻之間的關系。通過某段導體的電流跟這段導體兩端的電壓成正比,跟這段導體的電阻成反比。
根據上述公式我們可以得出;
串聯電路
特性:
1、各用電器兩端的電壓之和等于總電壓。
2、電路中的總電阻等于各用電器電阻之和。
3、串聯電路中,電流處處相等。
特點:
1、電路中只有有一條通路
2、開關控制整個電路的通斷
3、各用電器之間相互影響

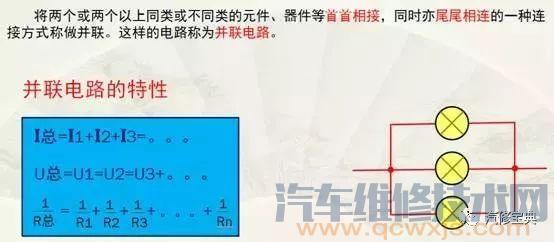

并聯電路
特性:
1、各用電器兩端電壓相等,且等于電源電壓。
2、電路中的總電阻的倒數等于各用電器電阻的倒數之和。
3、并聯電路中,總電流等于各支路電流之和。
特點:
1、電路有若干條通路
2、可控制某一個用電器單獨工作。干路開關控制所有的用電器,支路開關控制所在電路的用電器
3、各用電器相互無影響,某一個用電器壞了,不會影響其余用電器的工作
根據上述信息我們可以得知串聯分壓,并聯分流.(大家一定要記住這八個字)
混聯電路
電路里面既有串聯又有并聯的電路叫做混聯電路。

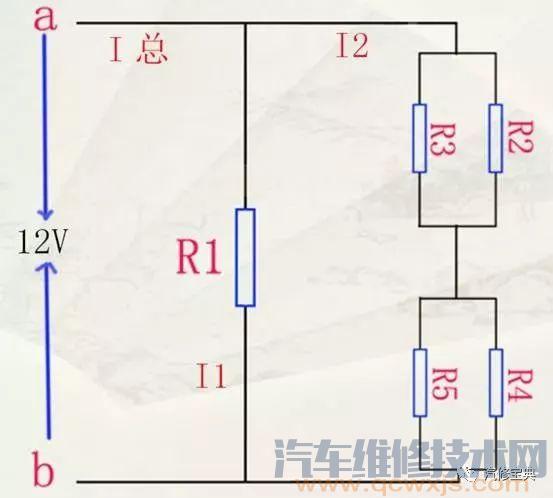

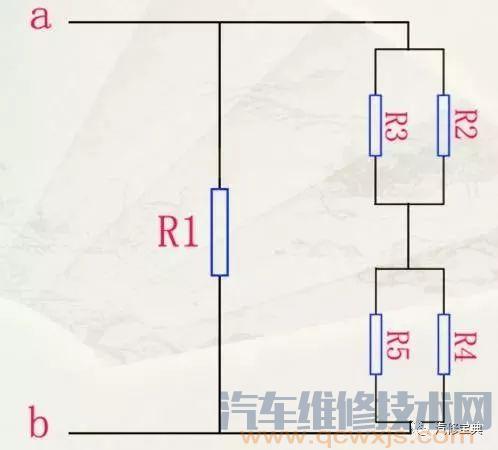

上圖中,R2與R3并聯,R4與R5并聯,R2R3與R4R5串聯,R2R3R4R5與R1并聯。
這里給大家出個計算題:
如圖,假設a、b兩點之間的電壓為12V,已知I總=0.03A,流經R1的電流為0.01A,R2的電阻為300Ω,R2兩端的電壓為4V,R5的電阻為800Ω,求R3,R4,R總,流經R4的電流各是多少?(答案見文末)

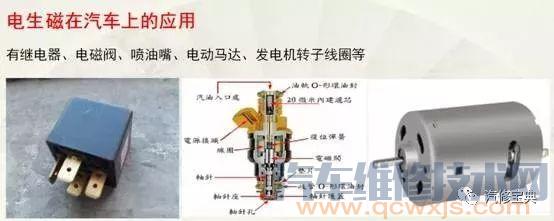

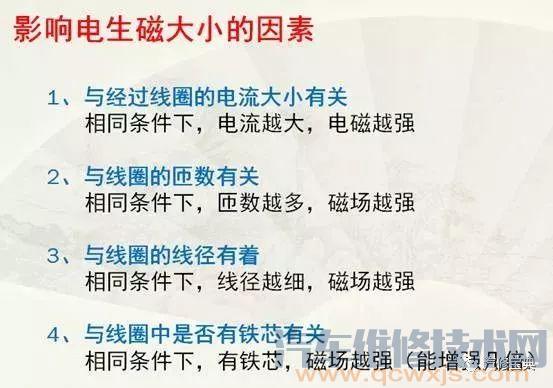

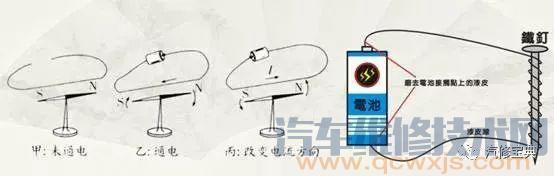

電生磁
如果一條直的金屬導線通過電流,那么在導線周圍的空間將產生圓形磁場。

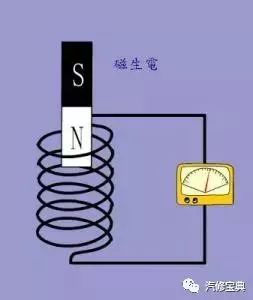

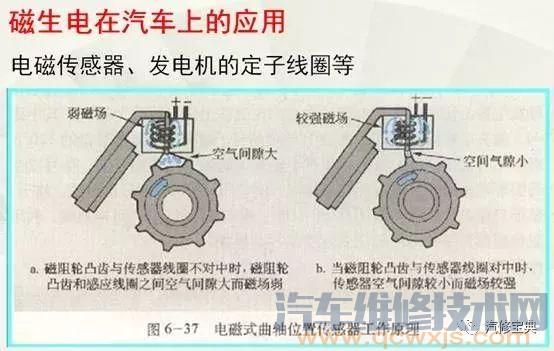

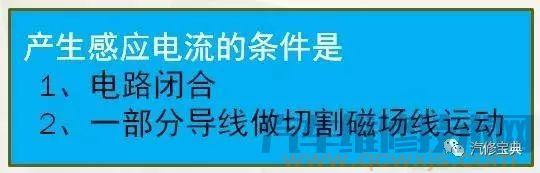

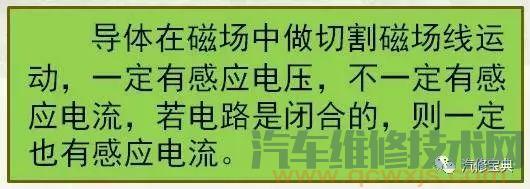

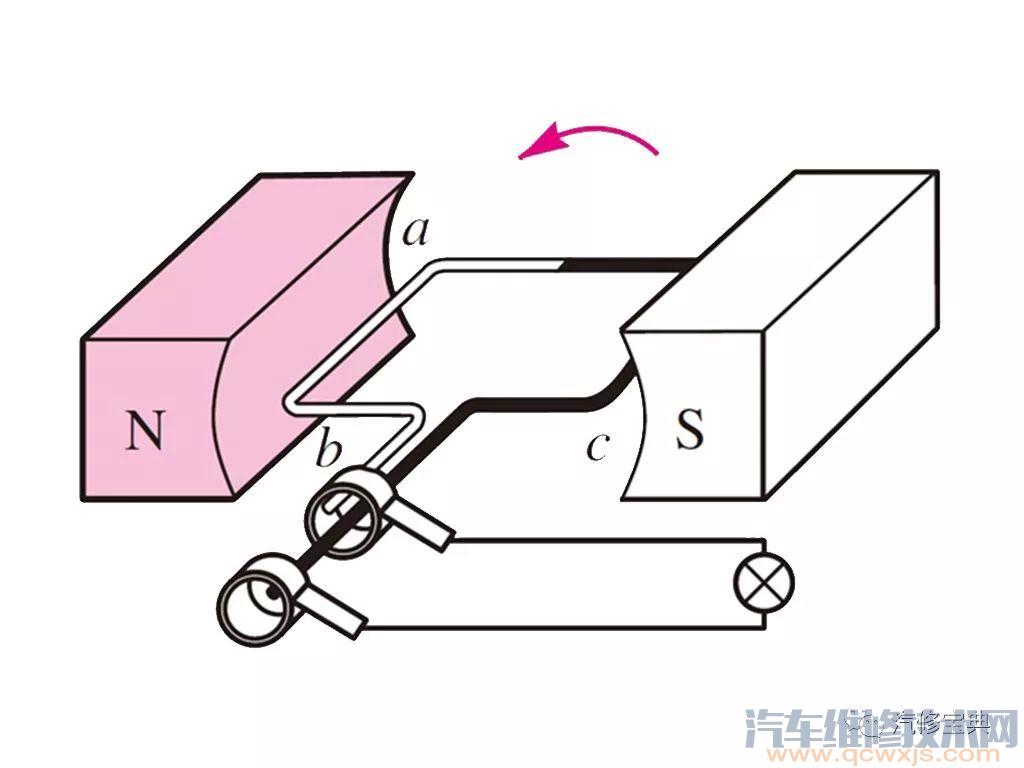

磁生電
當一根導線感受到強弱變化的磁場時,便能產生一個電壓。
自感
線圈中由于自身電流的變化而產生感應電壓的現象叫做自感應現象。線圈兩端由于自感應而產生的感應電壓,叫做自感電壓。

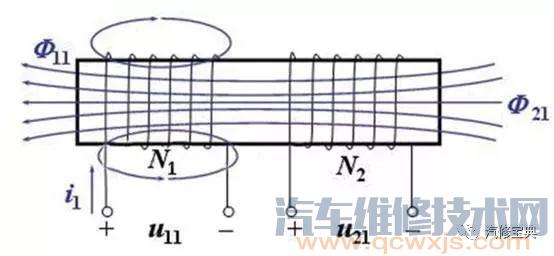

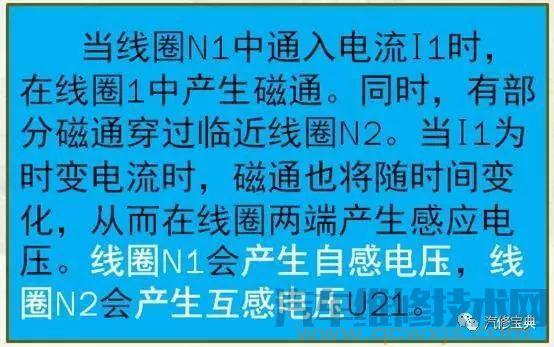

互感
一個線圈中的電流發生變化而使其它線圈產生感應電動勢的現象叫互感現象。

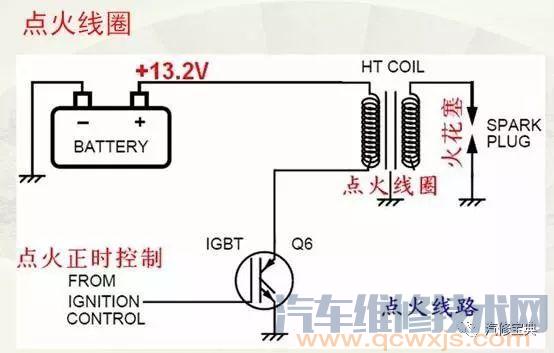

自感與互感的應用

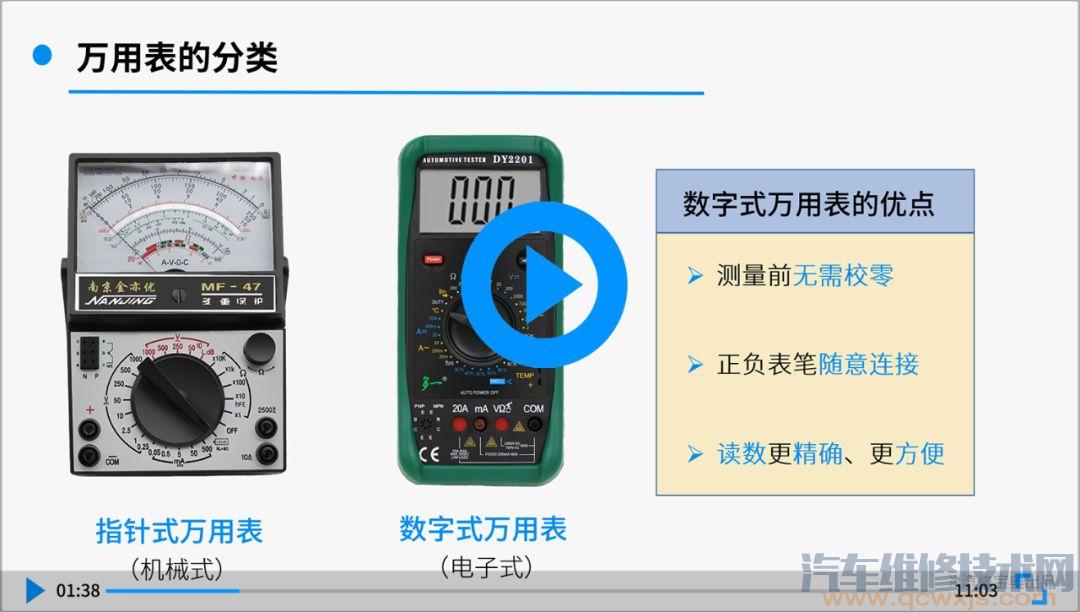

可以觀看視頻學習,(建議使用WIFI,土豪隨意)

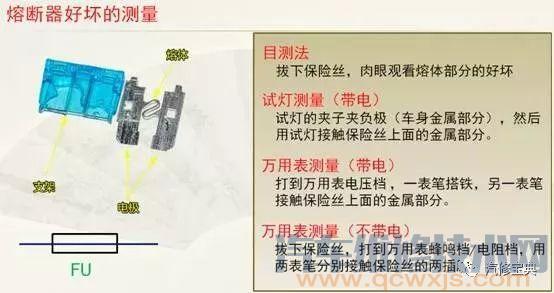

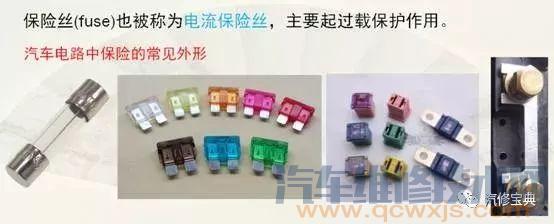

保險絲

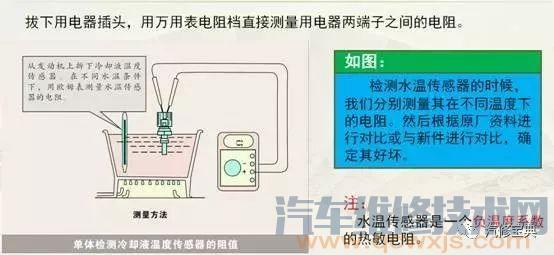

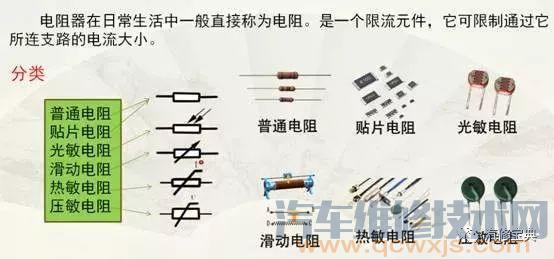

電阻器

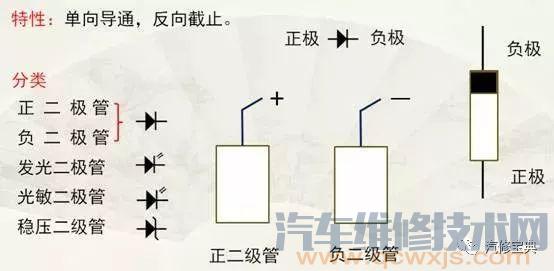

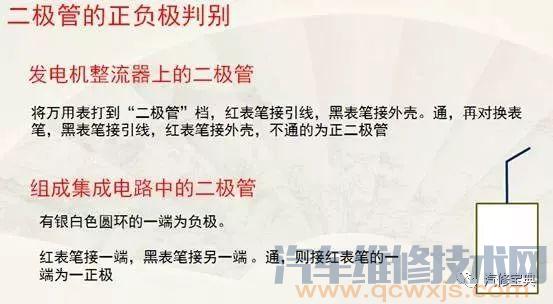

二極管

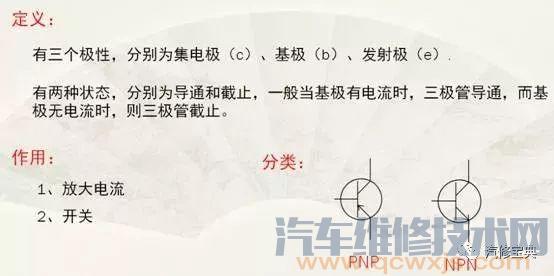

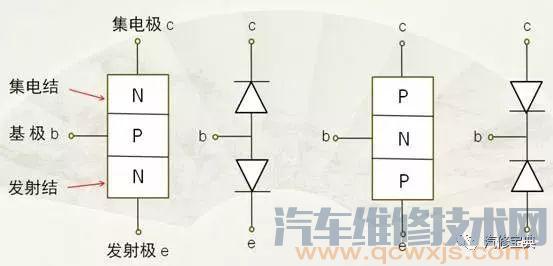

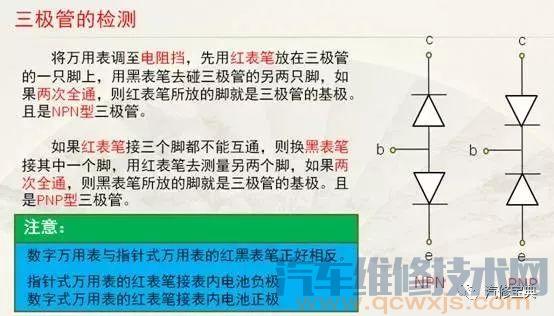

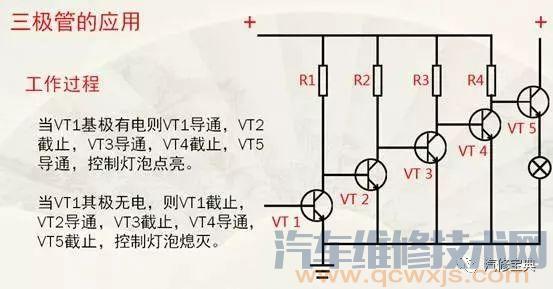

三極管

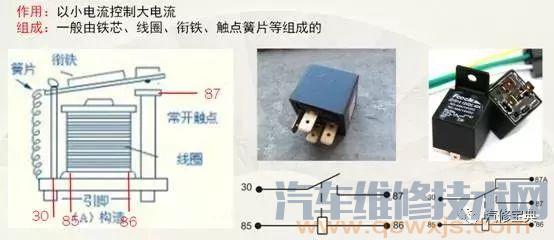

繼電器

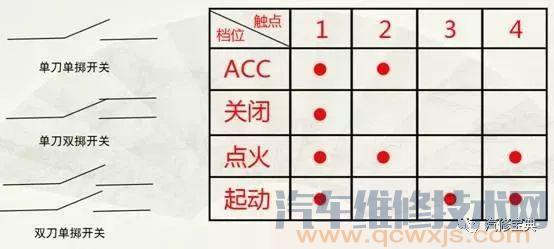

開關
