車型：路虎發現4，配置2.7L柴油發動機。

行駛里程：111232km。

故障現象：發動機故障燈點亮。

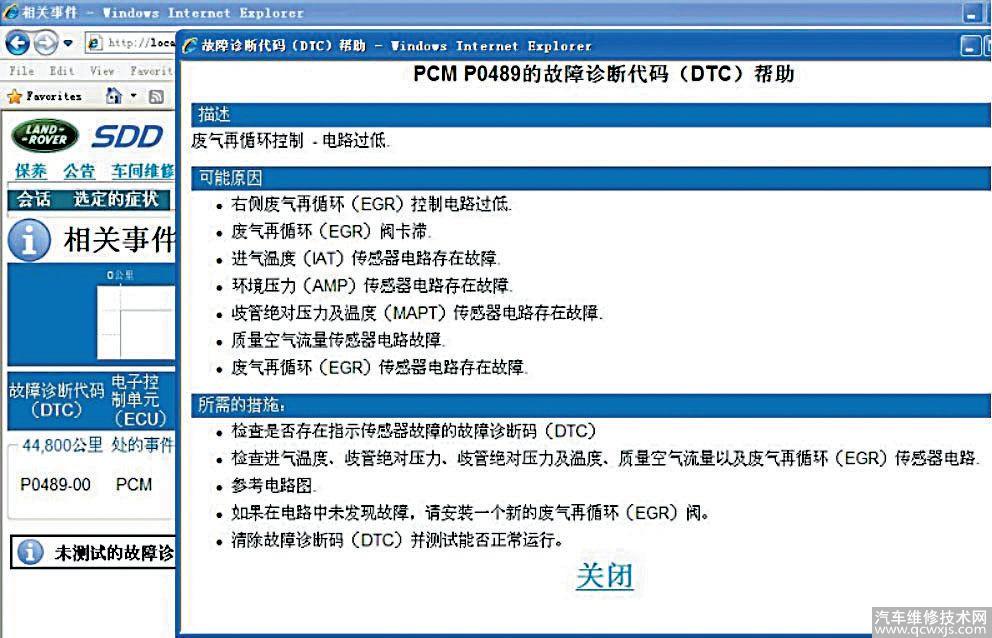

故障診斷：連接SDD讀取故障碼為P0489-00 PCM相關率100％，根據診斷儀給出的診斷幫助（如圖1所示），主要檢查了以下幾個方面：

圖1 診斷幫助

（1）檢查發動機控制模塊插頭C2518、C0411、C0872是否鎖緊；

（2）檢查EGR閥執行器插頭C2254H是否鎖緊；

（3）根據電路圖（如圖2所示）測量發動機控制模塊與EGR閥導線：C2518H-D2到C2254H-6的電阻值為0.1Ω，C2518H-H2到C2254H-4的電阻值為0.1Ω，C2518H-A3到C2254H-2的電阻值為0.5Ω，C2518H-H1到C2254H-3的電阻值為0.1Ω，C2518H-C3到C2254H-1的電阻值為0.1Ω。

圖2 電路圖

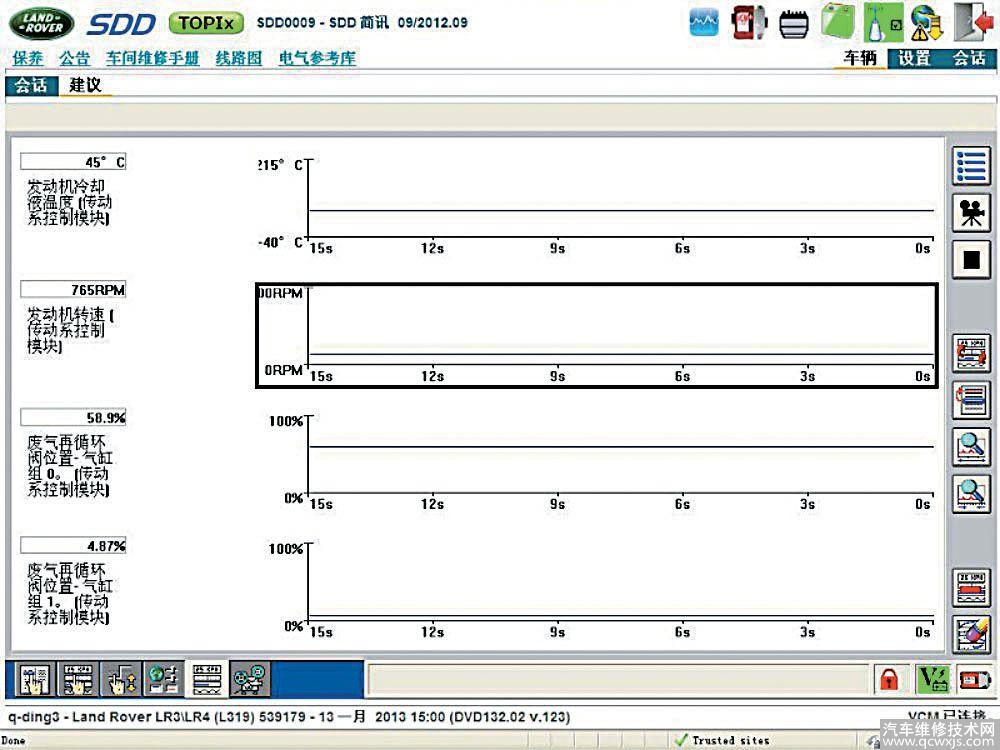

用診斷儀讀取EGR閥的數據流如圖3所示，發現缸組0和缸組1數據相差很大。拆下兩個缸組EGR閥檢查發現汽缸組1的EGR閥上面有積炭已經卡死。更換新的EGR閥，多次試車未發現故障。分析是由于客戶所加燃油質量較差，導致EGR閥內部積炭卡死，關閉不嚴，造成發動機故障燈點亮。

圖3 數據流
