一、進氣溫度傳感器的安裝位置識別

進氣溫度傳感器通常在空氣濾清器之后的進氣軟管上或空氣流量傳感器上，在部分渦輪增壓發動機上與增壓壓力傳感器集成在一起安裝于渦輪增壓器后方的增壓進氣管道上，如下圖所示。有的還在空氣流量傳感器和諧振腔上各安裝一個，以提高噴油量的控制精度。

二、進氣溫度傳感器的作用
進氣溫度傳感器的作用是測量進入進氣歧管內氣體的溫度。在體積流量型進氣系統中，電控單元（ECU）根據進氣溫度對噴油量進行修正，以獲得最佳的空燃比。

三、進氣溫度傳感器的工作原理

進氣溫度傳感器的結構如下圖所示，主要由塑料外殼、防水插座、墊圈、熱敏電阻等組成。

進氣溫度傳感器采用負溫度系數的熱敏電阻作為檢測元件，為準確測量進氣溫度，常用塑料外殼加以保護，以防安裝部位的溫度影響傳感器的工作精度。

四、典型車系電路連接

下圖為新款科魯茲帶渦輪增壓發動機的進氣溫度傳感器電路連接。進氣溫度傳感器與渦輪增壓傳感器集成在一起安裝在渦輪增壓器后面的進氣管道上。發動機控制單元（ECU）為傳感器3#端子提供5V基準電壓，傳感器1#端子通過ECU內部接地。

五、檢測方法
進氣溫度傳感器出現故障，會導致混合氣過濃或過稀，使燃燒變壞，出現工作不穩定，這時應該檢查進氣溫度傳感器。檢測方法如下：
方法1：單體檢測

01 關閉點火開關，斷開進氣溫度傳感器線束連接器，拆下進氣溫度傳感器。
02 用制冷劑或壓縮空氣對進氣溫度傳感器降溫，也可采用放入水中加溫的方法對傳感器進行加溫。

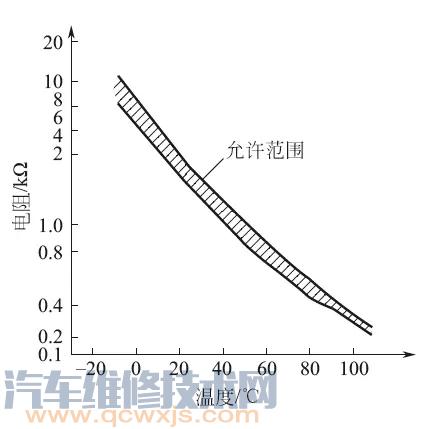

03 用萬用表電阻擋測量傳感器兩端子間的電阻，其電阻值隨溫度變化而變化的規律應與下圖所示的特性曲線的變化規律相一致。

方法2：在線檢測的方法
（以上面提到的新款科魯茲發動機電路為例）
01 拔下傳感器插頭，接通點火開關，測量插頭上3#端子與搭鐵之間的電壓應為5V，若無電壓，則應檢查ECU連接器上34#端子與搭鐵間電壓。若此處電壓為5V，則說明ECU與傳感器之間線路斷路；若無5V電壓，則ECU有故障。
02 插回插件，啟動發動機，測量傳感器3#端子與搭鐵之間在不同溫度下的電壓，應在0.5～4V之間變化（車型不同略有差異，但變化規律基本上是相同的）。
如果測量值與規定值不符，說明進氣溫度傳感器有故障或者損壞，應重?fù)Q新件。

典型車系檢測實例
實例1. 豐田車系進氣溫度傳感器檢測

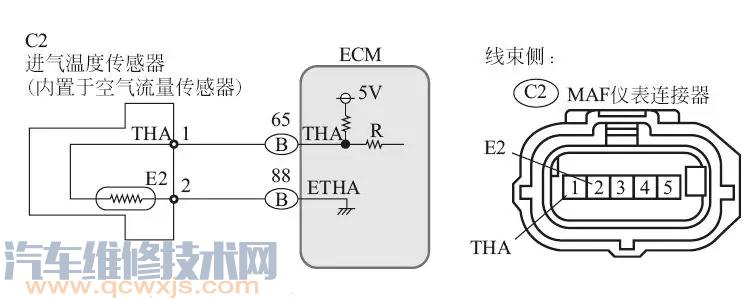

豐田凱美瑞車系進氣溫度傳感器C2的1#端子輸出進氣溫度信號，C2的2#端子接地。通過ECM的THA端子，由電阻R向IAT傳感器提供5V的電壓。電阻R和IAT傳感器串聯。當IAT傳感器的電阻值變化時，端子THA上的電壓也隨之變化。根據該信號，ECM增加噴油量以提高發動機在冷態工作時的運行性能，如下圖所示。

檢查進氣溫度傳感器，可測量端子間的電阻，在20℃時其值為2.21～2.69kΩ，在80℃時電阻值為0.322kΩ。電阻值如不正常，應更換進氣溫度傳感器。
當ECU檢測到故障碼“0110/24（進氣溫度傳感器電路故障）”時，主要應檢查以下幾個方面：
◆ 傳感器電路導線的通斷狀態，檢查電路有無短路或斷路。
◆ 傳感器本身的檢查可通過對進氣溫度傳感器電阻測量來確定。
◆ ECU故障與否。

2. 日產車系進氣溫度傳感器檢測
日產驪威車系空氣進氣溫度傳感器內置在質量型空氣流量傳感器中。傳感器檢測空氣進氣溫度并轉換為ECM信號。
該溫度傳感器單元利用了一個對溫度改變敏感的電熱調節器。該電熱調節器的電阻值隨溫度的升高而降低。

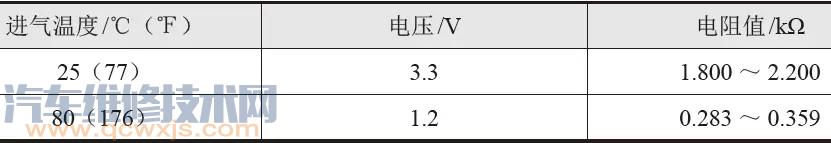

不同條件下在ECM端口46（進氣溫度傳感器）和接地之間測得參考數值如下表所示。
