進氣壓力傳感器的作用

通過探測進氣管壓力可計算出各氣缸空氣量的準確數值。根據該數值對進氣門的開啟時間和噴射量進行相應調節。

進氣壓力傳感器采用速度/密度方式檢測進氣量。電控燃油噴射系統是利用進氣歧管壓力傳感器來間接地測量發動機吸入的空氣量，檢測時通常檢查傳感器的電源電壓和輸出電壓。

進氣壓力傳感器位置圖

進氣壓力傳感器的常見故障及癥狀

1、傳感器內部線路斷路或短路;

2、傳感器輸出信號不能隨進氣管真空度的變化而變化;

3、傳感器輸出信號的電壓過大或過小，其值偏離止常范圍;

此外，進氣管壓力傳感器和電腦的連接線路斷路或短路、傳感器和進氣管之間的真空 軟管 堵塞或漏氣、進氣管真空孔堵塞等，也會使傳感器的輸出信號不正常。

進氣管壓力傳感器出現上述故障后，會使發動機電腦的燃油噴射功能失常，出現混合氣太濃或太稀、發動機怠速運轉不正常或加速不良、發動機運轉中進氣管回火或排氣管冒黑煙等現象。

當進氣歧管壓力傳感器本身或線路不良時會產生的故障主要有：發動機無法啟動、發動機加速不順、發動機怠速不穩、發動機間歇性熄火。

癥狀；打不著車、指示燈顯示代碼、發動機的ECU、儲存器數據失準等癥狀。
有的車壓力傳感器壞了就打不著
有的不好打車 打著車怠速不穩 加油無力 動力不足 混合氣過弄或過稀 因?yàn)镋CU是根據進氣壓力傳感器 曲軸位置傳感器 冷卻液溫度傳感器 三個信號控制噴油量的 進氣壓力傳感器壞了 ECU就接受不到進氣量的信號 或著接收到的不準確 所以會出現以上一些故障
診斷；用解碼器會診。

方法；根據會診結果，按順序、依次排查、進行必要的；檢測、調整、維修、復碼、試車。

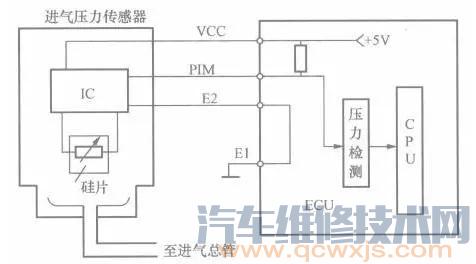

進氣壓力傳感器電路圖

進氣壓力傳感器檢查方法
【1】電源電壓的檢查
拆下進氣岐管上的壓力傳感器的線束插頭，將點火開關置于（ON）位置，然后用萬用表的電壓檔來測量線束插頭上的電源端子之間的電壓，其值應符合規定（具體數值請查看被維修車輛的維修手冊），否則應更換或修復其電控線束；

【2】輸出電壓的檢查
拆下傳感器與進氣歧管相連接的真空軟管，使傳感器直接與大氣相通，然后將點火開關置于（ON）位置，用電壓表在電控單元線束插頭處測量傳感器的輸出電壓，接著向傳感器內加真空，可并測量不同真空下它的輸出電壓，該電壓值應隨真空密度的增大而降低，其變化情況應符合技術參數規定，否則應更換其傳感器。
