液壓式動力轉向裝置又分為常壓式與常流式兩種。

常壓式動力轉向裝置構造和工作原理

常壓式動力轉向裝置的示意圖如 圖14.1所示。在轉向盤處于直線行駛的中間位置時，轉向控制閥處于關閉位置。轉向油泵3將高壓油液輸人儲能器2，當儲能器油壓達規定值后，將向轉向油罐1泄油，使儲能 器2中油壓不能大于規定值。在駕駛員轉動轉向盤時，機械轉向器6通過轉向傳動機構使 前輪偏轉的同時，還使轉向控制閥5移動至工作位置，儲能器2中的壓力油經轉向控制閥 5被引至轉向動力缸4的一個油腔，另一油腔則經轉向控制閥5與轉向油罐連通。轉向動 力缸4中活塞被油壓推動，通過活塞桿作用在轉向傳動機構，幫助駕駛員使轉向輪偏轉。 在轉向盤停止轉動后，轉向控制閥5隨之回到關閉位置，轉向加力作用便告終止。

常壓式動力轉向裝置由于有儲能器，其工作管路中油液總是保持高壓狀態。轉向油泵 流量較小，并且油泵在損壞后，儲能器中油液仍可使汽車動力轉向裝置工作若干次，使汽 車?yán)^續行駛一定距離，提高了汽車的安全性。目前少數重型汽車仍采用這種動力轉向裝置。

常流式動力轉向裝置構造和工作原理

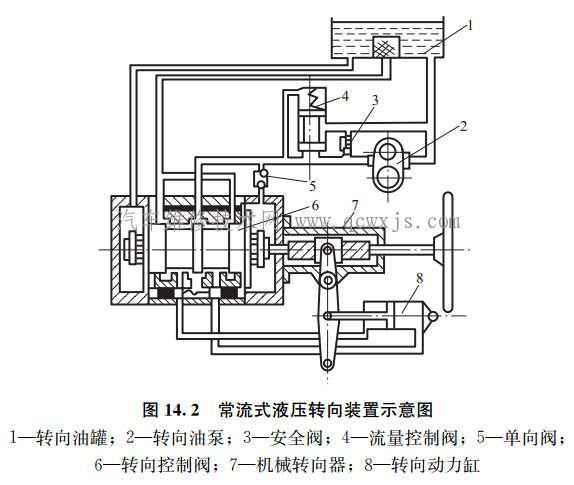

常流式動力轉向裝置的示意圖如圖14. 2所示。在不轉向時，轉向控制閥保持在開啟 狀態。轉向動力缸8活塞兩端經轉向控制閥6與轉向油罐1相通，轉向油泵2輸出的油液 也經轉向控制閥6與轉向油罐1相通，油泵運轉，液壓系統油液只是不停流動，油壓很 小。轉向油泵2這時實際上處于空轉狀態。當駕駛員轉動轉向盤時，機械轉向器7通過轉 向搖臂使轉向輪偏轉的同時，又使轉向控制閥6移動，使轉向動力缸8的一個工作腔經轉 向控制閥仍與轉向油泵2相通，另一個工作腔則經轉向控制閥與轉向油罐1相通。由于這 時轉向油泵輸出管道經轉向控制閥6不再與轉向油罐1相通，因而油壓升高，推動轉向動 力缸8活塞移動。從而幫助駕駛員使轉向輪偏轉。當轉向盤停止轉動后，轉向控制閥即恢 復中立位置，動力缸便不再。

常流式動力轉向裝置結構簡單，油泵在汽車直線行駛時消耗功率很小，液壓管路常在低壓 下工作，因而泄漏少、工作壽命長，這些優點使常流式動力轉向裝置廣泛應用于各種汽車上。

液壓動力轉向裝置結構形式

液壓動力轉向裝置還可根據機械轉向器、轉向動力缸和轉向控制閥三者在轉向裝置中 的布置和連接關系的不同分為整體式、組合式和分離式3種結構形式。

整體式動力轉向裝置

整體式動力轉向裝置的轉向控制閥、轉向動力缸與機械轉向器組合成一個整體，安裝 在轉向軸的下端，如圖14. 3(a)所示。這種轉向裝置結構緊湊、輸油管路簡單，在汽車上 布置也容易。因此，整體式轉向器在汽車上應用廣泛，在少數重型汽車上也有應用。

組合式液壓動力轉向裝置
組合式液壓動力轉向裝置是將機械轉向器、轉向動力缸及轉向控制閥三者中的兩者組 合制成一個整體。
常見的有兩種形式：
①將轉向動力缸與轉向控制閥組合成一個整體，稱 為轉向加力器，布置在轉向傳動機構中，而機械轉向器作為獨立部件，如圖14. 3(b)所 示

②將轉向控制閥與機械轉向器組合成一個部件，稱為半整體式動力轉向器，轉向動力 缸則作為獨立部件，如圖14. 3(c)所示。

分離式液壓動力轉向裝置

分離式液壓動力轉向裝置的轉向動力缸、轉向控制閥與機械轉向器都是單獨設置的， 這種轉向裝置在結構緊湊、安裝位置狹窄的輕型載貨汽車和汽車等少數車輛上有所采用。
