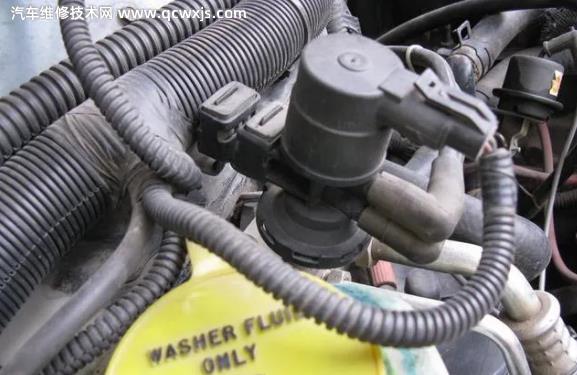

活性炭罐電磁閥在每個車型上的安裝位置都不一樣，但都有一個共通點，就是活性炭罐電磁閥的一根真空管連接進氣歧管，另一根管連接活性炭罐。

碳罐電磁閥的作用碳罐電磁閥是安裝在汽車或摩托車上的一種裝置，用于減少空燃油蒸發和排放造成的氣體污染，同時提高燃油效率。

當發動機關閉時，車輛活性炭罐開始吸收燃油箱排出的機油蒸氣，并牢牢鎖定在罐內的活性炭微孔中，以防止機油蒸氣排放到大氣中。當發動機起動時，吸附在碳罐中的油蒸汽作為燃料輸送到發動機。碳罐的電磁閥結構

汽車的活性炭罐通常被設計成連接在燃油箱和發動機進氣歧管之間的長"盒子"。不同型號的碳罐電磁閥外觀不同，但功能都一樣。

碳罐吸收油箱中汽油揮發出來的油氣，防止油氣進入大氣污染環境。碳罐電磁閥的作用是，當碳罐中的油氣達到一定的量時，它打開，讓油氣進入發動機燃燒再利用。

汽油是易揮發的燃料，油箱內的燃油會揮發增加油箱內部的壓力，為了平衡壓力，起初是將油箱蓋做成了限壓閥，當壓力高過某一值時，限壓閥就打開，把汽油蒸汽排到大氣中。后來，出于節約燃料和保護環境的角度出發，設置了碳罐。碳罐內部由吸附性強的活性炭填充，油箱中多余的汽油蒸汽由一根管子引入碳罐被活性碳吸附，不再排到大氣中。當發動機啟動后，裝在碳罐與進氣歧管之間的電磁閥門打開，碳罐吸附的汽油蒸汽在進氣歧管的真空度作用下被潔凈空氣帶入氣缸內參加燃燒。這樣做不但降低了排放，而且也降低了油耗。
