汽車組合開關在汽車的日常使用當中是非常頻繁的一個部件了，那么你知道汽車組合開關的開關接線圖是怎么樣的嗎，下面我們先從汽車組合開關圖解開始了解吧。

在一部分汽車上照明燈光和信號燈光采用組合開關控制，即小燈、大燈、變光、轉向、會車閃光等都用一個開關控制。

汽車組合開關功能圖解

常見的是旋轉式組合開關，大多數安裝在轉向盤左下方轉向柱上，用左手操縱，如下圖。

燈光控制開關圖解

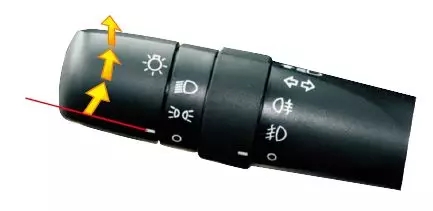

其末端可繞手柄的軸線扭動（下圖），控制其小燈、大燈。分三擋：

燈光關閉，全部燈光熄滅；前小燈、尾燈、牌照燈、儀表板燈點亮；近光燈打開，前小燈、尾燈、牌照燈、儀表板燈仍然點亮，在此擋時，向前推手柄即可變遠光。

霧燈開關圖解

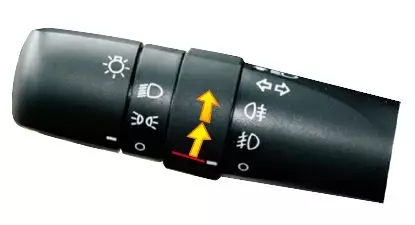

在前照燈開關位于或時可使用霧燈。如下圖所示，向前旋轉旋鈕，打開霧燈，向后旋轉旋鈕，關閉霧燈。可以從組合儀表上看到霧燈的開關狀態。旋鈕向前轉動1次，打開前霧燈；旋鈕再向前轉動1次，后霧燈與前霧燈同時點亮。

轉向信號燈開關圖解

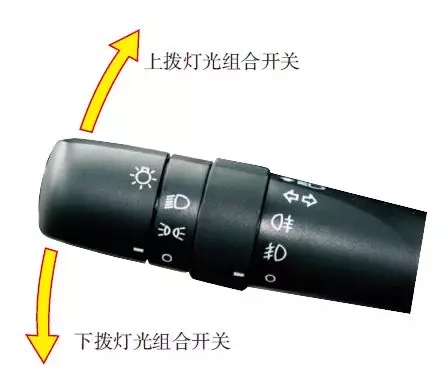

下撥燈光組合開關，左轉向信號燈就會閃爍，表示向左轉；上撥燈光組合開關，右轉向信號燈就會閃爍，表示向右轉（下圖）。

雨刮器及噴水器開關圖解

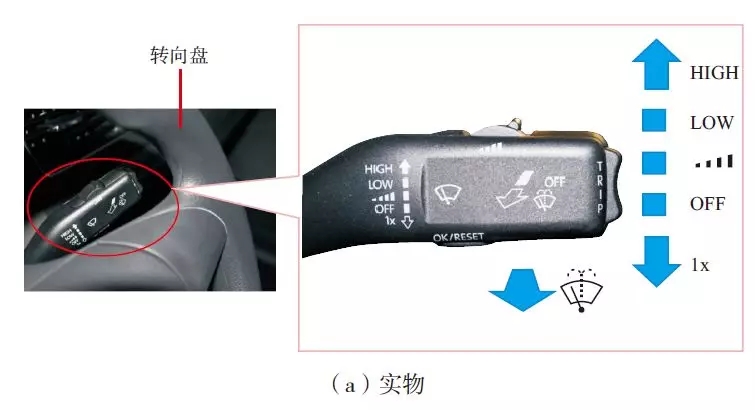

洗滌器是向擋風玻璃上噴水，而刮水器是將擋風玻璃刮拭干凈，確保駕駛員有良好的視線。刮水器及洗滌器開關一般安裝在轉向盤右下方，如下圖所示。

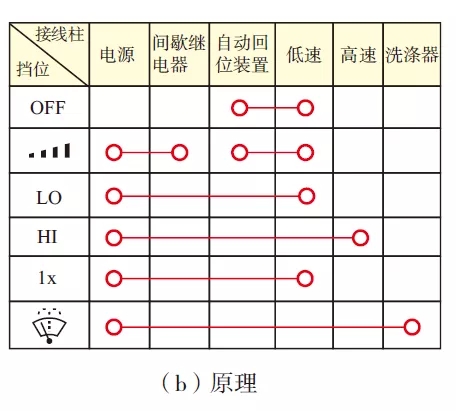

下面就是汽車組合開關接線圖了，如果汽車組合開關壞了可以按照下面的接線圖檢查哦。

汽車組合開關接線圖

雨刮器及洗滌器開關一般分以下幾個擋：

OFF關閉位置，當刮水器開關置于OFF擋時，自動回位裝置與電動機低速接通，轉到一定角度后停轉；間歇工作，當向上撥動操作桿到1擋時，自動回位裝置與電動機低速仍然接通，同時電源與間歇繼電器一端接通，間歇繼電器進入間歇工作狀態；LOW低速工作：當向上撥動操作桿到2擋時，電源與電動機低速接通，電動機低速運轉；HIGH高速工作，當向上撥動操作桿到3擋時，電源與電動機高速接通，電動機高速運轉；1x點動刮水，當在OFF位置向下撥動操作桿時，電動機低速短暫接通，電動機短促運轉；向后撥動操作桿可使風窗洗滌液噴出，可對車窗玻璃進行洗滌。

汽車維修網小編今天就介紹到汽車組合開關圖解 汽車組合開關接線圖這里了，對于上面的內容介紹你都記住了嗎，希望大家在汽車的日常使用中能有所幫助。
